Замена динамиков Dell Venue 11 Pro

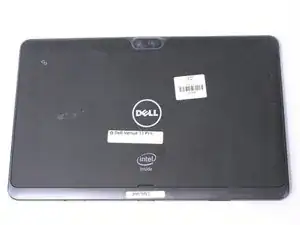

Переверните устройство на заднюю сторону. На выемке в нижней части планшета подденьте заднюю крышку пальцами и поднимите её.

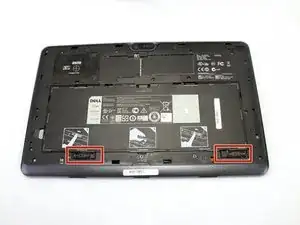

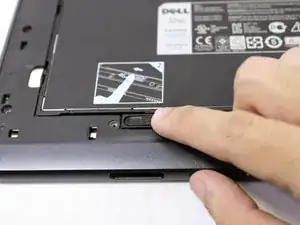

Под аккумуляторным блоком находятся два фиксирующих механизма. Сдвиньте КАЖДЫЙ фиксатор вЛЕВО до щелчка. Поднимите аккумулятор снизу вверх и извлеките его.

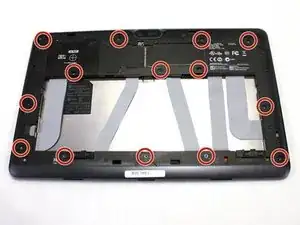

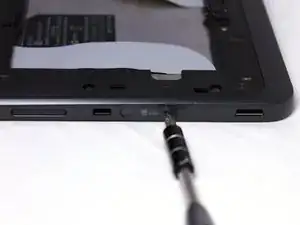

Отверткой Phillips №000 отвинтите четырнадцать винтов 2,5 мм, отмеченных на планшете.

Эти винты чрезвычайно маленькие. Поместите винты в контейнер или на магнитный коврик, чтобы избежать их потери.

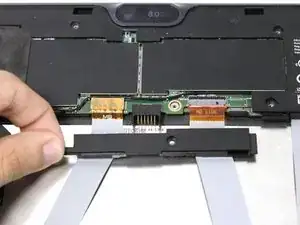

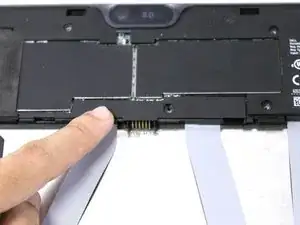

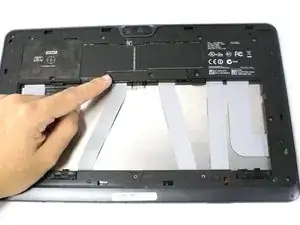

Сдвиньте крышку на двух средних ленточных кабелях, чтобы снять её. Она откроет оранжевые разъёмы кабелей.

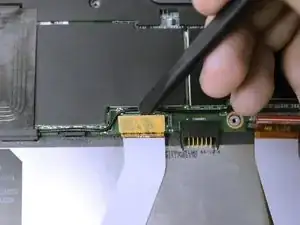

Чтобы отсоединить левый ленточный кабель от материнской платы, поместите плоский конец лопатки под край поп-разъёма и подденьте разъём прямо вверх.

Два ленточных кабеля соединяют разъёмы подключения клавиатуры с материнской платой. Повреждение любого из кабелей может вызвать проблемы с мобильной клавиатурой Dell.

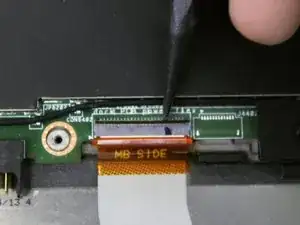

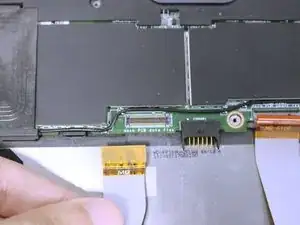

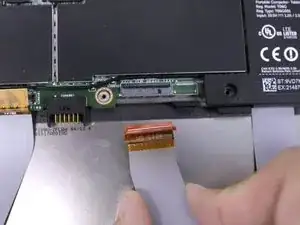

Правый ленточный кабель имеет ZIF-разъём. Используйте плоский конец лопатки, чтобы поднять небольшой фиксирующий язычок, затем вытяните кабель.

Вытягивание ленточного кабеля до разблокировки разъёма может повредить кабель.

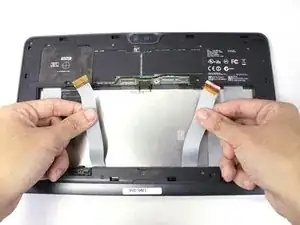

Между устройством и двумя отсоединёнными ленточными кабелями находятся клейкие полосы. Оттяните каждый кабель от устройства лишь настолько, чтобы разорвать клейкие соединения.

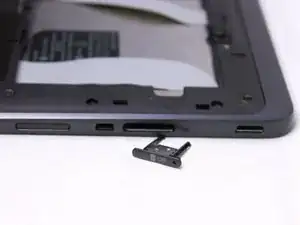

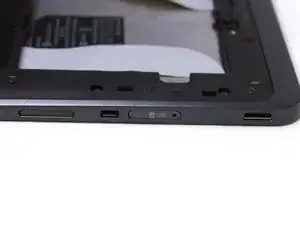

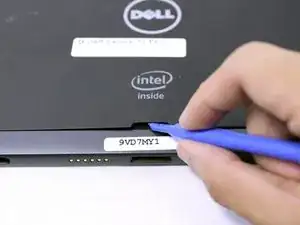

Используйте высечку для SIM-карты, чтобы нажать в отверстие на лотке SIM-карты, затем выньте лоток.

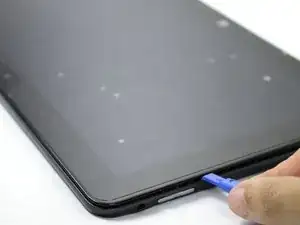

Вставьте пластиковый инструмент для открывания между экраном и рамкой и проведите им по краям, чтобы отделить рамку от планшета.

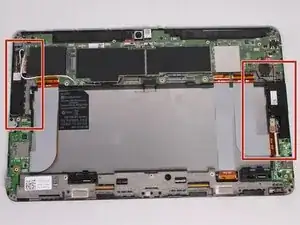

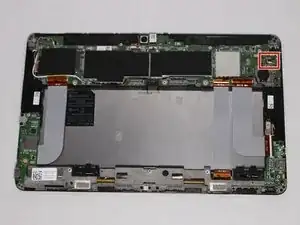

Найдите правый и левый динамики, которые нужно заменить. В этом руководстве сначала заменяется левый динамик, затем правый.

Если вы заменяете только материнскую плату, пропустите шаги 17 и 19.

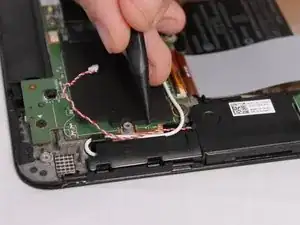

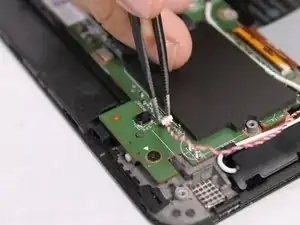

С помощью пинцета отсоедините красный и белый кабельный разъём от платы.

Ноутбук повернут на 130 градусов против часовой стрелки для лучшего обзора.

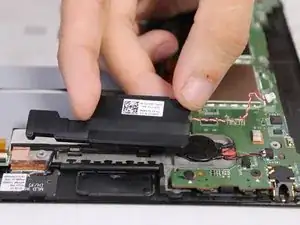

После отсоединения кабеля поднимите правый динамик вверх пальцами и извлеките его.

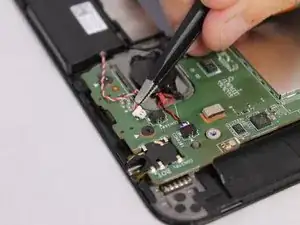

С правой стороны с помощью пинцета отсоедините красные и белые кабели от разъёма.

Устройство повернуто на 130 градусов по часовой стрелке для лучшего обзора.

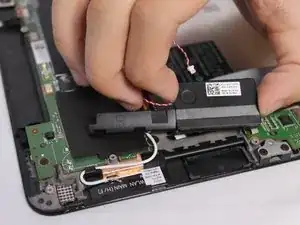

Поднимите правый динамик вверх пальцами и извлеките его.
