Замена HDMI-разъёма Dell Venue 11 Pro

Планшеты

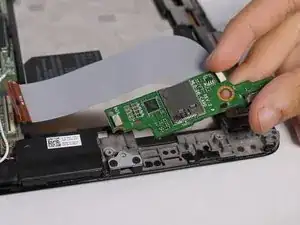

Если Вы часто используете HDMI-кабель с вашим Dell Venue 11 Pro, мини-HDMI-разъём на устройстве может износиться быстрее, чем Вы думаете. К счастью, мы подготовили относительно простой гид, которому Вы можете следовать, чтобы заменить плату с мини-HDMI. Перед выполнением замены мини-HDMI необходимо пройти руководства по замене аккумулятора и рамки.

Шаг 1

Переверните устройство на заднюю сторону. В выемке в нижней части планшета подденьте заднюю крышку пальцами и приподнимите её.

Шаг 2

Под аккумуляторным блоком находятся два фиксирующих механизма. Сдвиньте КАЖДЫЙ фиксатор в ЛЕВО, пока не услышите щелчок. Подденьте аккумулятор снизу и извлеките его.

Шаг 3

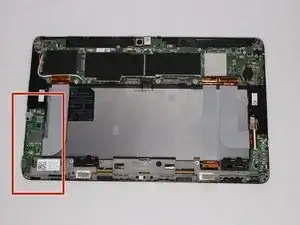

Отвинтите четырнадцать винтов 2,5 мм, отмеченных на планшете, используя крестовую отвертку Philips #000.

Эти винты крайне малы. Поместите винты в контейнер или на магнитный коврик, чтобы предотвратить их потерю.

Шаг 4

Сдвиньте крышку на двух средних ленточных кабелях, чтобы снять её. Она откроет оранжевые разъёмы кабелей.

Шаг 5

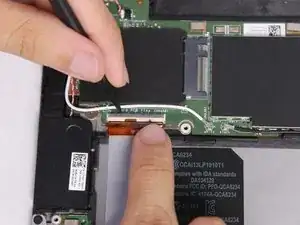

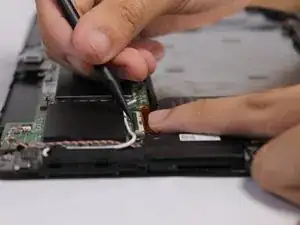

Чтобы отсоединить левый ленточный кабель от материнской платы, вставьте плоский конец лопатки под край защёлки pop-коннектора и подденьте защёлку прямо вверх.

Два ленточных кабеля соединяют порты подключения клавиатуры с материнской платой. Повреждение любого из кабелей может вызвать проблемы с мобильной клавиатурой Dell.

Шаг 6

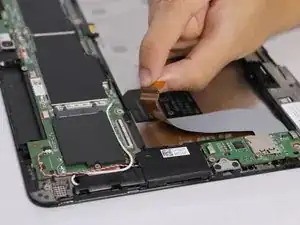

Правый ленточный кабель подключён к ZIF-разъёму. Используйте плоский конец лопатки, чтобы приподнять маленькую запорную планку, затем вытяните кабель.

Выдергивание ленточного кабеля до разблокировки разъёма может повредить кабель.

Шаг 7

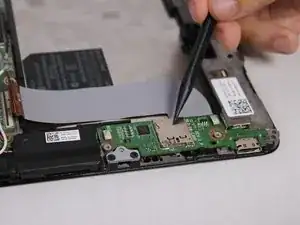

Между корпусом устройства и двумя отсоединёнными ленточными кабелями имеются клейкие полоски. Оттяните каждый кабель от устройства только настолько, чтобы разорвать склейку.
