Замена материнской платы Dell XPS 10

Вставьте один из пластиковых инструментов для вскрытия в зазор на стороне устройства с кнопкой Windows.

Вставьте другой пластиковый инструмент для вскрытия, направив его в противоположную сторону, в зазор рядом с первым и постепенно отщёлкивайте заднюю крышку или при необходимости проводите ими вдоль кромки.

Наконец, проведите двумя пластиковыми инструментами по периметру корпуса, пока он полностью не откроется.

Открутите три чёрных винта 4 мм крестовой отверткой PH0 (один из них находится под лентой золотистого цвета).

Открутите три серых винта 3 мм той же отверткой (крестовая отвертка PH0).

Отключите разъём, который соединяет аккумулятор с материнской платой.

Обязательно используйте пластиковый инструмент для вскрытия, а не металлическую лопатку, чтобы избежать случайного замыкания компонентов.

Открутите два винта, показанных в кольцах красного цвета на фотографии.

Используйте отвертку #0 Phillips, чтобы снять два винта 4 мм.

Поднимите штекер, который соединяет камеру с материнской платой, с помощью пластикового инструмента для вскрытия, как показано на фотографиях.

После снятия тыльной камеры вы можете удалить переднюю камеру.

Используйте нейлоновую лопатку, чтобы отключить кабель от материнской платы.

Обязательно используйте чёрную пластиковую лопатку, чтобы приподнять алюминиевую ленту, удерживающую переднюю камеру. Будьте осторожны, лента хрупкая.

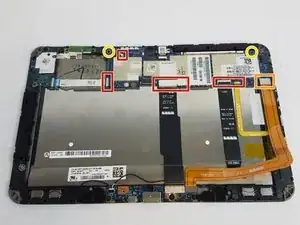

Используйте чёрную лопатку, чтобы отсоединить все ленточные кабели, кроме широкого оранжевого кабеля.

Используйте пластиковый инструмент для вскрытия, чтобы снять оранжевый кабель.

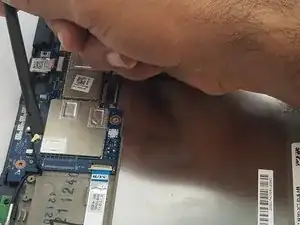

Используйте отвертку #0 Phillips, чтобы открутить два винта 3 мм.

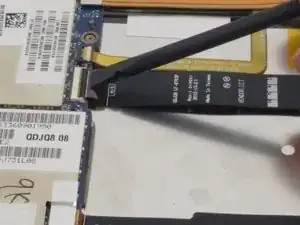

Продолжайте отключать все ленточные кабели от материнской платы.

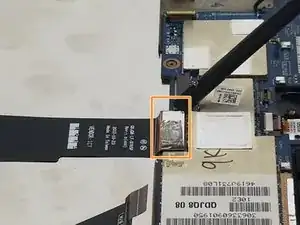

С помощью чёрной лопатки снимите алюминиевую ленту с широкого чёрного кабеля. Будьте осторожны, чтобы не порвать ленту, так как она хрупкая.

Используйте отвертку #0 Phillips, чтобы открутить последние два винта 3 мм.
