Замена разъёма клавиатуры Dell Venue 11 Pro

Переверните устройство на заднюю сторону. На выемке в нижней части планшета с помощью пальцев приподнимите заднюю крышку.

Под аккумуляторным блоком находятся два фиксирующих механизма. Сдвиньте КАЖДЫЙ фиксатор ВЛЕВО, пока он не щёлкнет. Подденьте аккумулятор снизу и снимите его.

Используйте отвёртку Phillips #000, чтобы выкрутить четырнадцать винтов 2,5 мм, отмеченных на планшете.

Эти винты очень маленькие. Разместите винты в контейнере или на магнитном коврике, чтобы избежать их потери.

Сдвиньте крышку на двух средних ленточных кабелях, чтобы снять её. Это откроет оранжевые разъёмы кабелей.

Чтобы отсоединить левый ленточный кабель от материнской платы, поместите плоский конец лопатки под край фиксирующего разъёма и подденьте разъём, подняв его прямо вверх.

Два ленточных кабеля соединяют порты подключения клавиатуры с материнской платой. Повреждение любого из кабелей может привести к проблемам с мобильной клавиатурой Dell.

Правый ленточный кабель имеет разъём с фиксатором ZIF. Используйте плоский конец лопатки, чтобы приподнять маленькую запорную планку, затем вытяните кабель.

Вытягивание ленточного кабеля до разблокировки разъёма может повредить кабель.

Между корпусом устройства и двумя отсоединёнными ленточными кабелями находятся клеевые полоски. Оттяните каждый кабель от корпуса немного, чтобы разорвать клеевые соединения.

Используйте выдвижной штифт (pin punch) и нажмите в отверстие на лотке SIM-карты, затем выньте лоток SIM.

Вставьте пластиковый инструмент для открытия между экраном и рамкой и проведите инструментом по краям, чтобы отделить рамку от планшета.

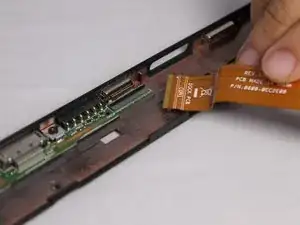

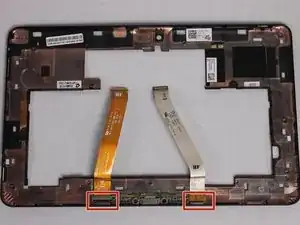

Далее нужно снять два ленточных кабеля, расположенные в нижней части рамки. Чтобы отсоединить первый ленточный кабель, потяните оранжевый разъём строго вверх.

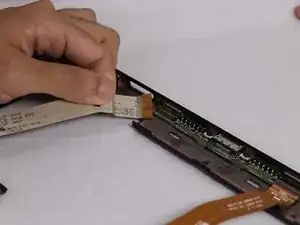

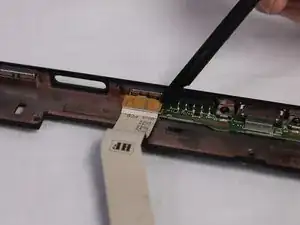

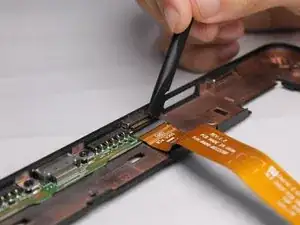

Чтобы снять второй ленточный кабель, сначала приподнимите чёрный удерживающий элемент тонким пластиковым инструментом. Затем потяните кабель вниз, чтобы освободить его из рамки.

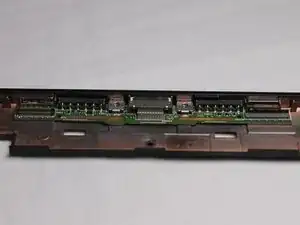

Теперь необходимо выкрутить два винта 2,5 мм, которые крепят разъём клавиатуры к рамке. При снятии винтов используйте биту Phillips #000.

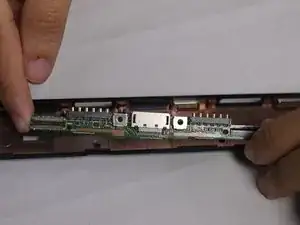

Финальный шаг — с помощью пальцев приподнимите разъём клавиатуры и извлеките его из рамки.
