Замена материнской платы Dell Latitude ST

Найдите защёлку задней панели.

Нажмите на защёлку, чтобы снять панель.

Используя крестовую отвёртку Phillips #0, отвинтите четыре винта 6 мм, крепящие внутреннюю панель к устройству.

Используйте синий пластиковый инструмент для вскрытия, чтобы нажать на защёлку, расположенную на задней стороне устройства.

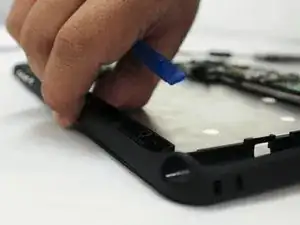

Проводите инструментом по краям устройства, чтобы отщёлкнуть защёлки и поддеть рамку.

Снимите три винта 6 мм крестовой отвёрткой Phillips #0, крепящие батарею.

Отсоедините белый кабель батареи вручную или пластиковым инструментом для вскрытия.

Сдвиньте вперёд верхнюю часть кабеля, чтобы отсоединить его от устройства.

Подденьте чёрную язычок в верхней части батареи и потяните вверх, чтобы вынуть батарею из устройства.

Удалите винт 3 мм крестовой отвёрткой Phillips #0 с SSD, расположенного над динамиком и слева от материнской платы.

Поднимите белый и чёрный кабели, подключенные к модулю WLAN, чтобы их отсоединить.

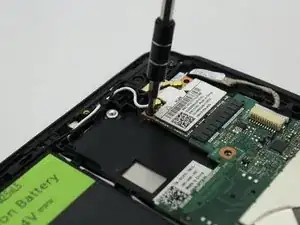

Удалите один винт 3 мм крестовой отвёрткой Phillips #0, крепящий модуль WLAN.

Снимите модуль WLAN.

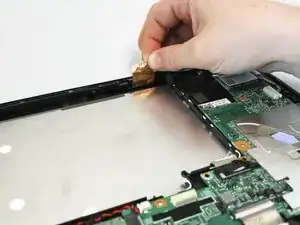

Поднимите медную ленту, чтобы ослабить её от экрана.

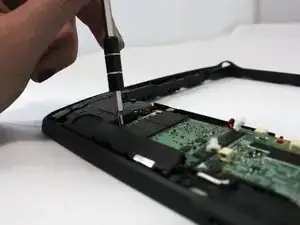

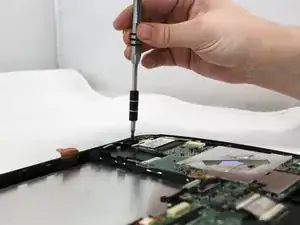

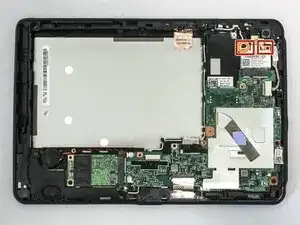

Отвинтите семь винтов 6 мм крестовой отвёрткой Phillips #0 от основания.

Найдите серый кабель ЖК-дисплея, подключённый к материнской плате устройства.

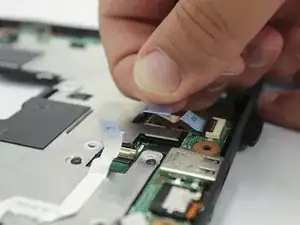

Потяните за чёрный язычок ленты, прикреплённой к кабелю ЖК-дисплея, чтобы отсоединить его.

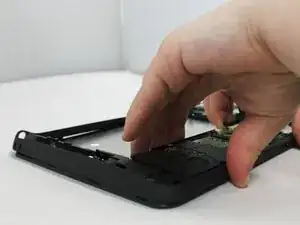

Вручную или с помощью синего пластикового инструмента для вскрытия пройдитесь по краям рамки и отщёлкните экран от средней рамки.

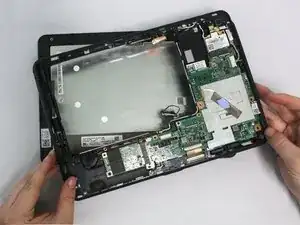

Переверните среднюю рамку.

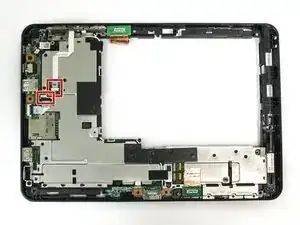

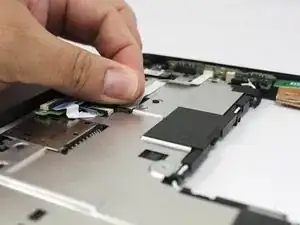

Потяните за белые кабели с синей лентой, чтобы отключить их.

Переверните среднюю рамку обратно.

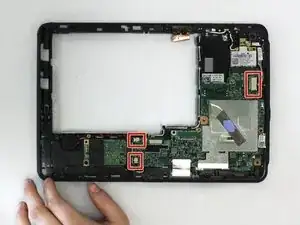

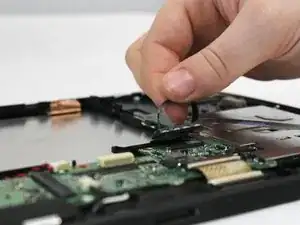

Отсоедините три белых кабеля, подключённых к материнской плате.

Используйте синий пластиковый инструмент для вскрытия, чтобы нажать на кабели и отсоединить их.

Отсоедините последний кабель материнской платы, подключённый к нижней части рамки и к материнской плате.

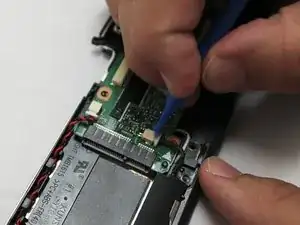

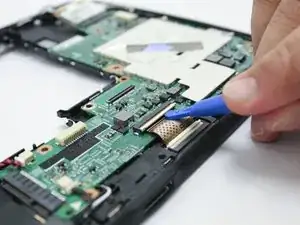

С помощью синего пластикового инструмента для вскрытия поднимите белый защёлочный фиксатор на верхней части кабеля.

Потяните кабель вверх, используя синий пластиковый инструмент для вскрытия, чтобы отсоединить его от материнской платы.

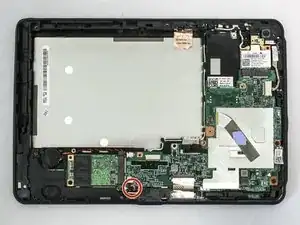

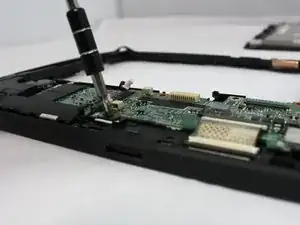

Удалите единственный винт 6 мм, крепящий материнскую плату.

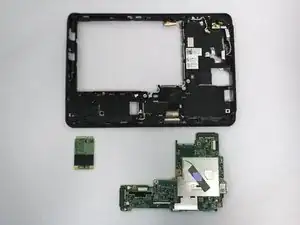

Извлеките материнскую плату из средней рамки устройства.
