Замена ЖК-экрана Dell Venue 11 Pro

Переверните устройство на заднюю сторону. На выемке в нижней части планшета поднимите заднюю крышку пальцами.

Под аккумуляторным блоком находятся два фиксирующих механизма. Сдвиньте КАЖДЫЙ фиксатор ВЛЕВО, пока не услышите щелчок. Поднимите аккумулятор снизу вверх и извлеките его.

Используйте отвертку Philips #000, чтобы выкрутить четырнадцать винтов 2.5 мм, отмеченных на планшете.

Эти винты очень маленькие. Поместите винты в контейнер или на магнитный коврик, чтобы предотвратить их потерю.

Сдвиньте крышку на двух средних ленточных кабелях, чтобы снять её. Она должна открыть оранжевые разъёмы кабелей.

Чтобы отсоединить левый ленточный кабель от материнской платы, подденьте плоским концом медиатора край разъёма с защёлкой и поднимите разъём вертикально вверх.

Два ленточных кабеля подключают порты клавиатурного модуля к материнской плате. Повреждение любого из кабелей может привести к неисправностям мобильной клавиатуры Dell.

Правый ленточный кабель подключён к ZIF‑разъёму. Используйте плоский конец медиатора, чтобы приподнять маленькую фиксирующую планку, затем вытяните кабель.

Вытягивание ленточного кабеля до разблокирования разъёма может повредить кабель.

Между корпусом устройства и двумя отключёнными ленточными кабелями находятся клейкие полоски. Оттяните каждый кабель от устройства лишь настолько, чтобы разорвать клейкие соединения.

Используйте шиловидный инструмент, чтобы нажать в отверстие на SIM‑карте, затем извлеките лоток для SIM‑карты.

Вставьте пластиковый инструмент для открывания между экраном и рамкой и проведите инструментом по периметру, чтобы отделить рамку от планшета.

Определите расположение порта HDMI — он находится в левой нижней части планшета.

Если Вы заменяете только материнскую плату, пропустите шаг 14.

Подденьте кончик пластикового медиатора между фиксатором ZIF‑разъёма и поднимите фиксатор. Вытяните ленточный кабель.

Поднимите мини‑плату HDMI пальцами и извлеките её.

Найдите правый и левый динамики, подлежащие замене. В этом руководстве начнём с левого динамика, затем перейдём к правому.

Если Вы заменяете только материнскую плату, пропустите шаги 17 и 19.

Пинцетом отсоедините красно‑белый разъём кабеля от печатной платы.

Ноутбук повернут на 130 градусов против часовой стрелки для лучшего обзора.

После отсоединения кабеля поднимите правый динамик пальцами вверх и извлеките его.

С правой стороны пинцетом отсоедините красно‑белые провода от разъёма.

Устройство повернуто на 130 градусов по часовой стрелке для лучшего обзора.

Поднимите правый динамик вверх пальцами, чтобы снять его.

Начните с удаления верхнего ZIF USB‑ленточного разъёма.

Если Вы заменяете только материнскую плату, пропустите шаги 23, 24 и 25.

Чтобы отсоединить ленточный кабель, поднимите вверх чёрный фиксатор. Затем потяните ленточный кабель назад, чтобы извлечь его.

Затем необходимо отсоединить ленточный кабель, подключённый к порту USB, расположенному здесь.

Используя отвёртку Philips #000, извлеките два винта длиной 2,5 мм в отмеченных местах.

Используя пинцет, отсоедините разъём от печатной платы.

После отключения всех компонентов снимите плату порта USB пальцами.

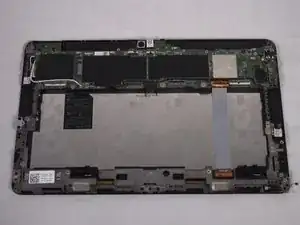

Это планшет с удалёнными mini HDMI, динамиками и портом USB. Если вы планируете заменить только материнскую плату, все предыдущие компоненты будут отключены от платы, но останутся на планшете.

Сначала необходимо отсоединить выделенный здесь ленточный кабель.

Используйте заострённый конец лопатки, чтобы приподнять фиксатор ZIF. Затем потяните ленточный кабель назад, чтобы отсоединить его.

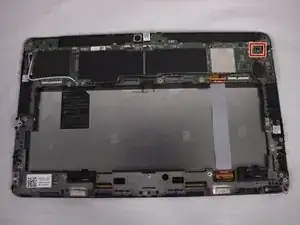

Теперь необходимо отсоединить маленький провод батареи, расположенный здесь на устройстве.

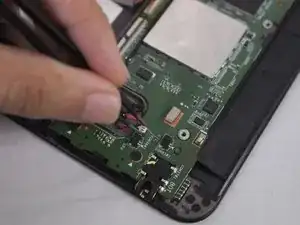

Чтобы отсоединить провод, захватите его пинцетом и потяните назад.

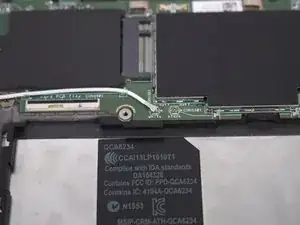

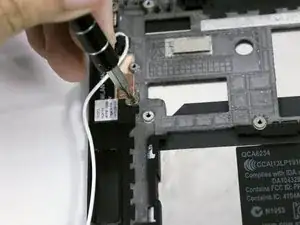

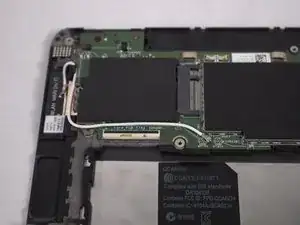

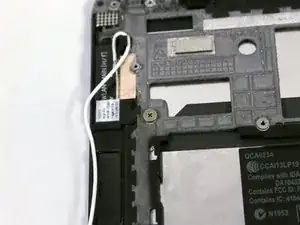

Далее необходимо отсоединить чёрный и белый коаксиальные кабели. Начнём с чёрного кабеля.

Снова используйте пинцет, чтобы захватить чёрный коаксиальный разъём и потянуть вверх для отключения.

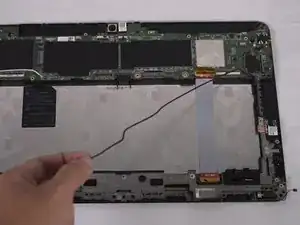

Теперь снимите чёрный кабель с материнской платы пальцами.

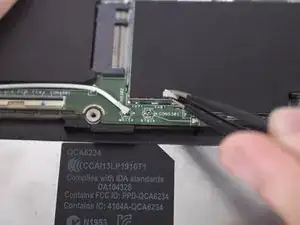

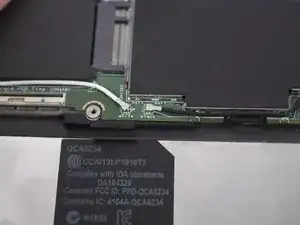

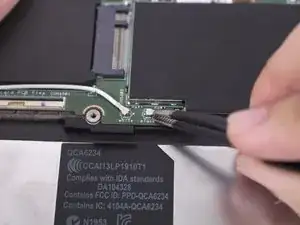

Далее снимите белый коаксиальный разъём, используя пинцет и потянув разъём вверх.

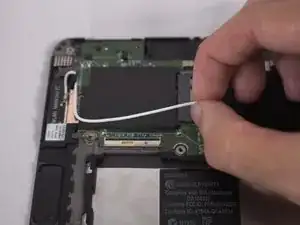

Далее просто отведите белый провод от материнской платы пальцами.

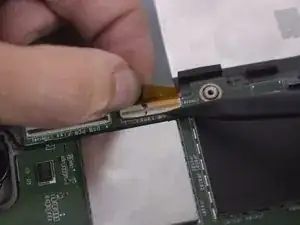

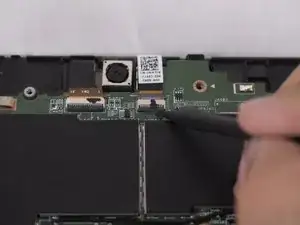

Теперь обратите внимание на два разъёма ZIF в верхней части. Левый ленточный кабель подключается к веб-камере, правый ленточный кабель — к задней камере.

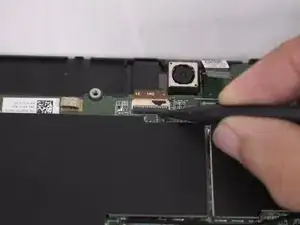

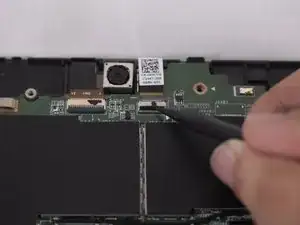

Чтобы снять правый ленточный кабель, используйте заострённый конец лопатки, чтобы перевернуть чёрный фиксатор ZIF вверх. Затем потяните ленточный кабель назад, чтобы отсоединить его.

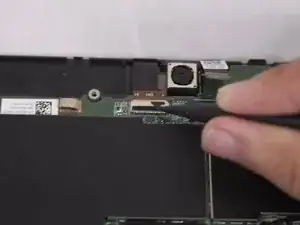

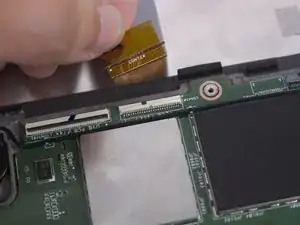

Чтобы снять левый ленточный кабель, используйте заострённый конец лопатки, чтобы перевести чёрный фиксатор ZIF в поднятое положение. Затем просто потяните кабель назад, чтобы извлечь его.

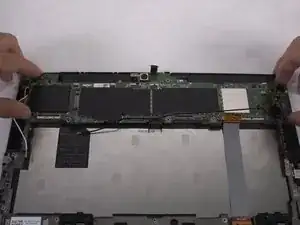

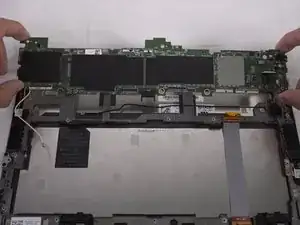

Наконец, материнскую плату можно поднять вручную и вынуть.

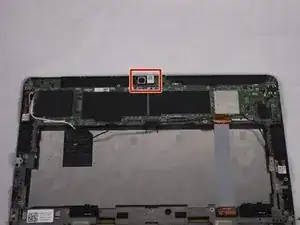

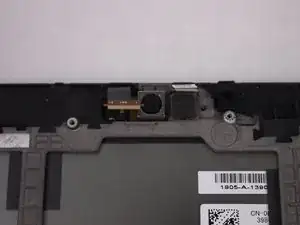

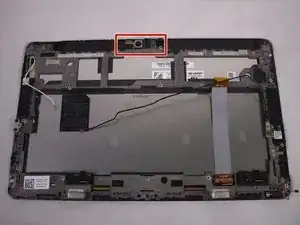

Теперь перейдём к задней веб-камере, расположенной в верхней части корпуса.

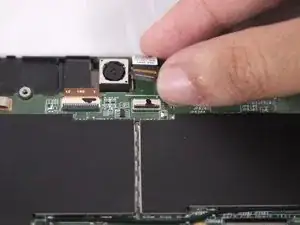

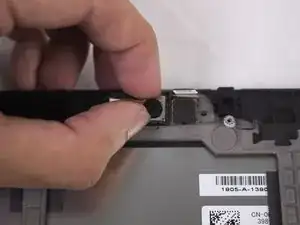

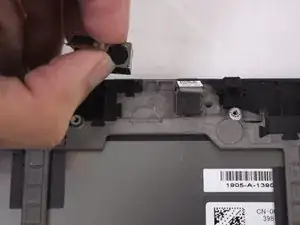

Поднимите заднюю камеру пальцами.

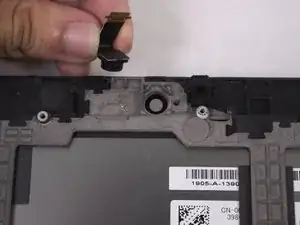

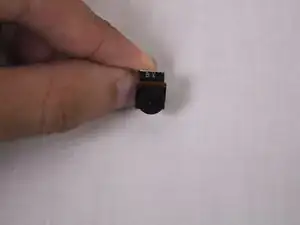

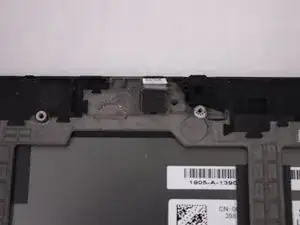

Поднимите переднюю камеру пальцами.

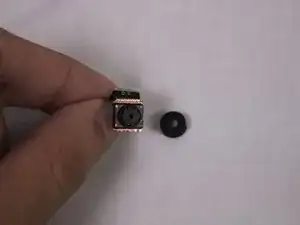

Будьте осторожны при снятии передней камеры вместе с резиновой накладкой. Накладка может легко слететь при малейшем движении.

Возьмите маленький блок батареи руками и поднимите вверх, чтобы извлечь.

Между батареей и корпусом сильный клей. Возможно потребуется приложить значительную силу, действуйте осторожно.

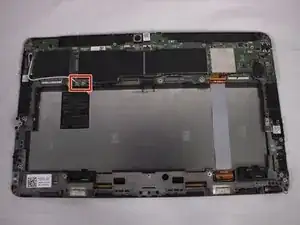

Теперь перенесём внимание на нижнюю правую часть задней крышки, где шлейф закреплён на своём месте.

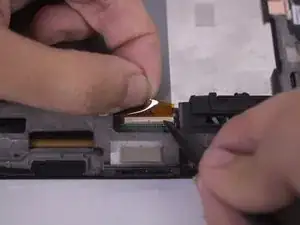

Используя острый конец пластикового лопатки, поднимите зажим ZIF, чтобы освободить шлейф, и потяните назад для отделения.

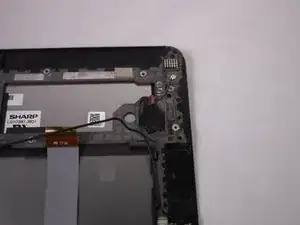

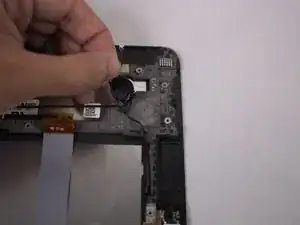

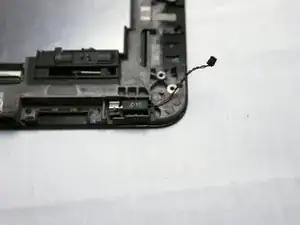

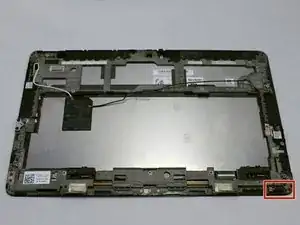

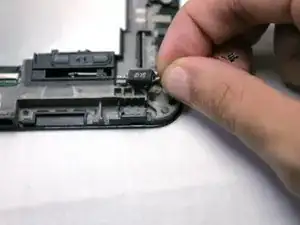

Найдите вибромотор в нижнем правом углу корпуса экрана. Возьмитесь за мотор за кабель и потяните вверх, чтобы снять.

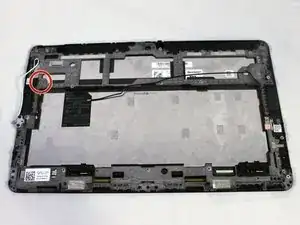

Последний шаг — снять бронзовый винт 2,5 мм с помощью отвертки Phillips #000.
