Замена Tristar в iPad Pro 10.5"

Экран удерживается сильным клеевым слоем. Чтобы отделить его, сначала надо нагреть и размягчить клей с помощью iOpener, фена или теплового пистолета.

В ходе операции может понадобиться многократно подогревать место, чтобы клей не остыл и не затвердел.

Подготовьте iOpener и поместите его на нижний край экрана iPad примерно на две минуты.

Если экран iPad сильно треснул, используйте защиту для кожи и глаз. Накройте экран ровным слоем прозрачной упаковочной ленты, чтобы удержать осколки стекла и помочь присоске прилипнуть. В качестве альтернативы используйте прочную ленту (например, клейкую ленту) и сложите её в ручку.

Поместите присоску рядом с кнопкой «Домой» и прижмите, чтобы создать герметичное сцепление.

Чтобы получить максимальный рычаг, расположите присоску как можно ближе к краю, не заходя за границу дисплея.

Если вы хотите использовать Anti-Clamp, инструмент, который мы разработали для упрощения процедуры открытия, следуйте этому руководству.

Сильно потяните присоску вверх, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, чтобы не разбить стекло. При необходимости примените дополнительный нагрев, чтобы ещё больше размягчить клей.

Когда зазор станет достаточным, вставьте в него медиатор для открывания.

Проведите медиатором под экраном, разрезая клей вдоль края дисплея в направлении нижнего левого угла.

Временно оставьте медиатор на месте, чтобы клей снова не склеился.

Подогрейте левый край iPad примерно две минуты, или пока он не станет чуть слишком горячим для комфортного касания.

При необходимости вновь разогрейте iOpener в течение нескольких секунд или до состояния, когда он будет немного слишком горячим для касания. Будьте осторожны, не перегрейте iOpener, иначе он может лопнуть.

Вставьте второй медиатор в нижний левый угол iPad.

Проведите второй медиатор вдоль левой стороны дисплея, чтобы отделить клей под ним.

Оставьте медиатор, вставленный вблизи верхнего левого угла iPad, чтобы клей не слипся.

Подогрейте верхний край iPad примерно две минуты, или пока он не станет чуть слишком горячим для комфортного касания.

Вставьте третий медиатор в верхний левый угол iPad.

Используя медиатор, разрежьте клей под верхним краем iPad, сдвигая его к верхнему правому углу.

Фронтальная камера расположена прямо в центре верхнего края iPad и может быть повреждена, если медиатор будет вставлен слишком глубоко. При работе вблизи камеры вставляйте только кончик медиатора.

Подогрейте последний, правый край iPad примерно две минуты, или пока он не станет чуть слишком горячим для комфортного касания.

Вставьте четвертый медиатор в верхний правый угол iPad.

Проведите медиатором вниз до нижнего правого угла, чтобы отрезать клей.

Проведите медиатор вокруг нижнего правого угла — при необходимости делайте паузы для дополнительного нагрева — и разрежьте оставшийся клей на нижнем крае, но остановитесь до достижения кнопки «Домой».

Вставьте пятый медиатор в верхней части iPad рядом с фронтальной камерой (не прямо на неё).

Осторожно проверните медиатор, чтобы отделить блок дисплея от iPad.

Не пытайтесь полностью снять дисплей сейчас! Он всё ещё подключён к плате логики.

При необходимости примените дополнительный нагрев и/или разрежьте оставшийся клей, мешающий отделению дисплея.

Поднимите блок дисплея за верхний край и аккуратно сдвиньте его вверх (в сторону фронтальной камеры и разъёма для наушников), пока внизу не откроется винт, который фиксирует разъём питания аккумулятора.

Не поднимайте дисплей более чем на 70°, чтобы не повредить присоединённые ленточные кабели.

Удалите винт Phillips длиной 1,9 мм, который фиксирует разъём питания аккумулятора.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.

На этих фотографиях показано, как выглядит разъём аккумулятора под платой логики. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что разъём аккумулятора имеет консольные пружины на плате логики, которые давят на контактные площадки аккумулятора. Поскольку и плата логики, и аккумулятор приклеены, вам потребуется провести тонким гибким предметом между контактами, чтобы отключить аккумулятор.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к необратимому повреждению.

Чтобы отключить батарею, подденьте одну ножку блокиратора батареи или кончик медиатора для вскрытия под разъём питания батареи, чтобы разорвать электрическую цепь.

Не заталкивайте блокиратор батареи под разъём с чрезмерной силой. Если вам сложно поддеть блокиратор под материнскую плату, можно попробовать использовать игральную карту для отключения батареи.

Блокиратор батареи или игральная карта должны скользить под материнскую плату без препятствий.

Оставьте блокиратор батареи на месте во время работы.

Медленно приподнимите дисплей за верхний край, следя за тем, чтобы не растянуть подключённые ленточные кабели.

Снимите два винта Phillips 1,3 мм, крепящие кронштейн крышки разъёма дисплея.

Возможно, придётся немного изменить угол держателя отвертки, чтобы не напрягать ленточные кабели.

Снимите кронштейн крышки разъёма дисплея.

Используйте лопаточку, чтобы отсоединить два видимых гибких разъёма дисплея, аккуратно поддевая их и поднимая прямо вверх из гнёзд.

Чтобы снова закрепить защёлкивающиеся разъёмы вроде этого, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Снизу вы найдёте два дополнительных разъёма кабелей дисплея.

Используйте лопаточку, чтобы аккуратно поддеть их и отсоединить.

Снимите сборку дисплея.

При сборке перед установкой дисплея удалите оставшийся клей с iPad и очистите склеенные поверхности изопропиловым спиртом высокой концентрации (90% или выше) и безворсовой салфеткой. Это подготовит поверхность для нового клея и обеспечит надёжное сцепление.

Если вы планируете повторно установить существующий дисплей, удалите оставшийся клей с задней стороны и очистите приклеенные участки изопропиловым спиртом.

Проверьте работу iPad и установите заранее нарезанные клеевые полосы на заднюю часть дисплея согласно нашему руководству по нанесению клея для дисплея перед окончательной герметизацией.

Удалите следующие 10 винтов Phillips #000.

Восемь винтов 1,3 мм

Два винта 2,3 мм

Снимите экранную защиту материнской платы

Отключите передние панельные разъёмы сенсорного блока слева и справа (FPC).

Отключите FPC фронтальной камеры.

Отключите FPC адаптера клавиатуры

Используйте пинцет, чтобы отсоединить антенные разъёмы.

Хватайтесь за кабель за металлическую экранирующую часть у разъёма и тяните строго вверх.

Аккуратно потяните коаксиальный антенный кабель вверх, чтобы отсоединить его от материнской платы.

Отогните ленту, закрывающую FPC динамика, и отсоедините FPC.

Повторите для второго FPC динамика

Удалите следующие винты Phillips #000.

Два винта 2,4 мм

Два винта 1,7 мм

Нагрейте заднюю часть iPad, чтобы ослабить клей, удерживающий материнскую плату в корпусе.

При желании можно использовать средство для удаления клея, например ацетон, чтобы помочь ослабить клей. Будьте осторожны, чтобы не попало слишком много под батарею, так как это может непреднамеренно ослабить клей батареи.

Аккуратно подденьте в верхней части материнской платы, чтобы оторвать клей.

Убедитесь, что все разъёмы освобождены от материнской платы при её извлечении.

Оттяните материнскую плату с разъёмом Lightning от основного корпуса.

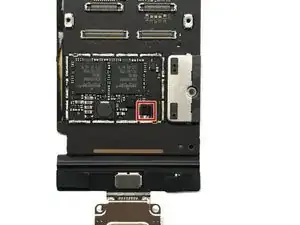

Чип Tristar находится ближе к нижней части платы логики, рядом с разъёмом Lightning.

Чип скрыт под металлическим экраном, припаянным к плате логики.

Идентификатор Tristar на этом iPad — 610A3B. Это тот же чип, что используется в iPhone 7/7+

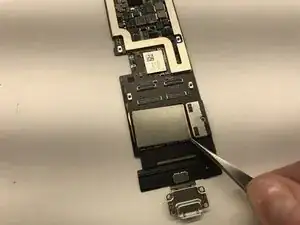

Снимите металлический экран с iPad.

Для этого шага используйте максимальную температуру и максимальный поток воздуха на вашем паяльно-воздушном фенe. Перемещайте насадку по краю крышки, чтобы расплавить припой, удерживающий её на плате логики.

Поднимайте вертикально вверх так, чтобы плата логики слегка приподнялась над столом. Плата опустится вниз, как только припой расплавится.

Горячий воздух очень горячий! Большинство паяльно-воздушных фенов могут достигать 500ºC (900ºF). Используйте соответствующие средства индивидуальной защиты.
