Замена камеры Windows Hello (лицо) в Microsoft Surface Pro 7

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлёст поверх дисплея Surface до полного покрытия лицевой стороны.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как указано. Однако, если стекло уже треснуло, оно, вероятно, будет продолжать раскалываться в процессе работы, и вам, возможно, придётся использовать металлический инструмент для поддевания, чтобы выбрать стекло.

Полностью выключите Surface перед началом разборки.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, вам придётся несколько раз разогреть и снова приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для более сильного нагрева можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Обратите внимание на расположение клея экрана перед продолжением:

В этих областях содержится только клей, их безопасно резать.

Плата дисплея и гибкие кабели находятся здесь близко к краю. Режьте осторожно и не вставляйте медиатор глубже, чем на 1/8 дюйма (3 мм).

Хрупкие антенные кабели проходят под этой частью экрана. Тщательно следуйте процедуре в шаге 13, чтобы избежать их повреждения. Клей также здесь самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите медиатор между стеклом и решёткой динамика.

Не вставляйте медиатор глубже чёрной рамки на краю экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Поверните медиатор в направлении нижней части Surface, чтобы поддеть его под нижний край выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение остальной части процедуры, если при скольжении медиатора вы встретите значительное сопротивление, остановитесь и разогрейте участок, над которым вы работаете. Слишком сильное давление медиатора может расколоть стекло.

Оставьте этот медиатор в правом крае, чтобы клей не склеился вновь.

Разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, вам придётся несколько раз разогреть и снова приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для более сильного нагрева можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новый медиатор в правый нижний угол и проведите его вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже чёрной рамки на боковой части экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Проведите медиатор по нижнему краю Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не склеился вновь.

Разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, вам придётся несколько раз разогреть и снова приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для более сильного нагрева можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новый медиатор в левый нижний угол и проведите его вокруг угла в направлении левого края.

Будьте осторожны при резке под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) здесь. Кабели дисплея находятся рядом с этой частью рамки и легко повреждаются. Пройдя область кабелей дисплея, не вставляйте медиатор глубже рамки.

Проведите медиатор по левому краю Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не склеился вновь.

Разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Клей на этом краю самый толстый, и вам возможно придётся несколько раз разогреть и снова приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для более сильного нагрева можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Округлите левый угол лопаткой для вскрытия и проведите ею вдоль верхнего края Surface. Остановитесь, когда лопатка будет на расстоянии 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса перекрыты левыми и правыми антеннами, которые размещены между корпусом и рамкой экрана. Тщательно соблюдайте дальнейшие шаги, чтобы не повредить антенны.

Хрупкие антенные кабели пролегают под верхним краем экрана. Тщательно следуйте процедуре, чтобы не повредить их.

Вставьте кончик лопатки под дисплей там, где вы только что прекратили резать. Не вставляйте лопатку глубже, чем край рамки.

Осторожно прокатывайте лопатку вправо, прижимая длинный край лопатки к клею экрана под рамкой, разрезая клей по ходу движения. Не проводите лопаткой вдоль кромки Surface.

Повторяйте это движение: вставляйте кончик лопатки туда, где вы только что разрезали, и прокатывайте вправо вдоль всего верхнего края Surface, пока лопатка не будет на расстоянии 2,5 дюйма (64 мм) от правого края Surface.

Как только вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лопатку до конца вдоль верхнего края корпуса и обойдите верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно приподнимите узел экрана от корпуса Surface. Если встретите сопротивление, остановитесь и проверьте, полностью ли отделён клей.

Не снимайте экран пока. Он всё ещё подключён к плате двумя кабелями.

Используйте лопаточку для вскрытия, чтобы разрезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Следите за ним и верните в вырез в корпусе при обратной сборке.

Убедитесь, что пинцет и лопатка находятся под рукой.

Поднимите верхнюю часть узла экрана от корпуса, сдвигая нижнюю часть экрана ближе к разъёмам дисплея на плате.

Не создавайте натяжения на шлейфах дисплея.

Держите экран одной рукой, чтобы он не двигался.

Используйте заострённый наконечник лопатки, чтобы осторожно нажать по обе стороны разъёма аккумулятора.

Чередуя стороны, аккуратно «шагающими» движениями выведите разъём из гнезда.

С помощью пинцета отогните серебристую ленту, закрывающую разъём левого кабеля дисплея.

Не снимайте ленту с самого шлейфа.

Вставьте плоский конец лопатки под ленту и подденьте разъём, чтобы отключить его от платы.

С помощью пинцета отогните серебристую ленту, фиксирующую правый кабель дисплея к плате.

Не снимайте ленту с самого шлейфа.

Используйте плоский конец лопатки, чтобы поднять правый кабель дисплея вертикально вверх и отключить его от платы.

Снимите экран.

Когда вы дойдёте до этого шага при обратной сборке, следуйте руководству по замене клея экрана для завершения ремонта.

Используйте отвёртку Torx T3, чтобы выкрутить четыре винта 2,4 мм, фиксирующие экран EMI-экрана платы.

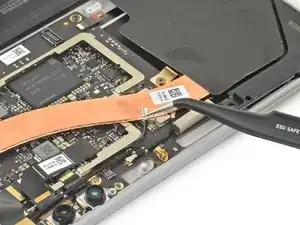

С помощью пинцета осторожно отогните три куска серебристой ленты, приклеивающей EMI-экран платы к медному радиатору.

Эти куски ленты можно оставить на EMI-экране платы — их не требуется полностью удалять.

Обратите внимание на маленькие стрелки по периметру EMI-экрана платы. Они отмечают места расположения защёлок, фиксирующих экран на плате.

При обратной сборке нажмите на каждую из этих стрелок, чтобы убедиться, что защёлки зафиксированы.

Осторожно: не проколите и не деформируйте аккумулятор инструментом для вскрытия.

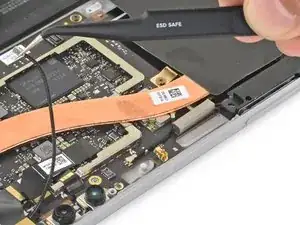

Начиная с защёлок, примыкающих к аккумулятору, используйте инструмент для вскрытия, чтобы аккуратно поддеть EMI-экран платы прямо вверх под каждой стрелкой, чтобы освободить защёлки.

Старайтесь минимально деформировать EMI-экран. Он потребуется для повторного использования.

Продолжайте использовать инструмент для вскрытия, чтобы освободить защёлки по всему периметру EMI-экрана платы.

Старайтесь минимально деформировать EMI-экран. Он потребуется для повторного использования.

Снимите экранирующую пластину EMI материнской платы.

С помощью отвертки Torx T5 отвинтите четыре следующих винта, крепящих кронштейн антенны:

Три винта 4,5 мм

Один винт 6 мм

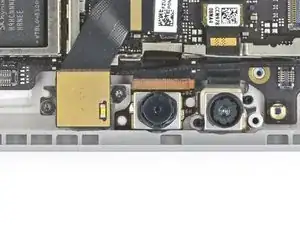

Используйте заострённый конец лопатки, чтобы поддеть разъём рядом с тыльной камерой и отключить его.

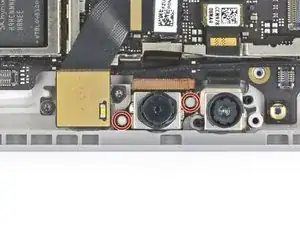

Используйте заострённый конец лопатки, чтобы поддеть разъём рядом с фронтальной камерой и отключить его.

Снимите кронштейн антенны.

Уберите оставшийся незакреплённый прозрачный пластиковый световод и отложите его в сторону.

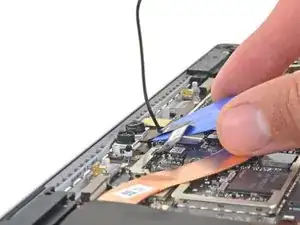

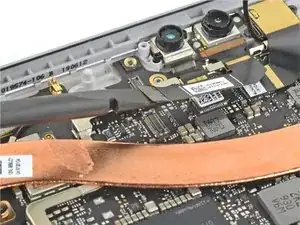

С помощью пинцета отключите антенный кабель, который перекрывает ленточные кабели камеры.

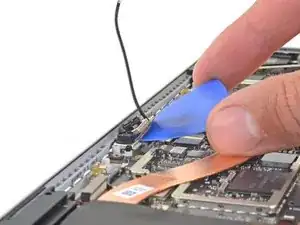

Отведите антенный кабель в сторону от ленточных кабелей камеры.

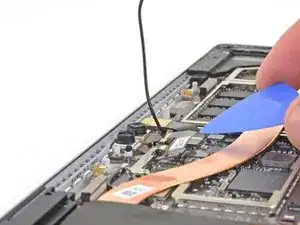

Используйте плоский конец лопатки, чтобы поддеть разъём камеры и отсоединить его от материнской платы.

Осторожно подденьте монтажной пластиной под камеру, чтобы отделить её от Surface.

Камера удерживается лёгким клеевым слоем. Если она не снимается легко, нанесите несколько капель изопропилового спирта высокой концентрации (≥90%) под камеру, подождите одну минуту и попробуйте снова.

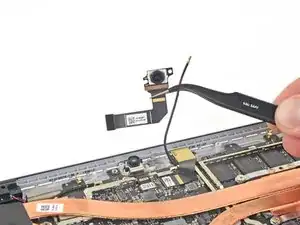

Снимите камеру Windows Hello для распознавания лица.

При установке новой камеры начните с совмещения вырезов на задней стороне камеры с направляющими на корпусе (отмечены красным), чтобы обеспечить правильную посадку. Закрепите новую камеру универсальным клеем.
