Замена разъёма зарядки Samsung Galaxy Tab 10.1 4G

Перед началом разборки выключите планшет.

Поместите экран лицевой стороной к себе и поверните устройство на 180 градусов так, чтобы логотип «SAMSUNG» оказался вверх ногами.

Используя пластиковый инструмент для вскрытия, начните в центре возле разъёма зарядки и задвиньте его под углом между пластиковой задней крышкой и стеклянным экраном.

Создайте клин и примените давление. Используйте инструмент, чтобы отделить экран от задней крышки, пока не услышите характерный «щёлк».

Продолжайте подсовывать инструмент примерно через каждый дюйм вдоль текущего края.

Как только нижний край ослабнет, двигайтесь к нижнему углу с другого края и продолжайте аккуратно поддевать, пока не сможете «щёлкнуть» угол наружу.

Продолжайте тот же процесс с другим нижним углом, пока он тоже не выйдет наружу.

Разместите руку между устройством и задней панелью. Затем продолжайте движение клином вдоль верхнего края устройства, пока задняя панель не отойдёт.

Не поддевайте инструмент прямо над кнопками питания и разъёмом для наушников. Поддевайте рядом, чтобы не повредить внутренние компоненты.

Снимите заднюю крышку с устройства.

Сильная сила здесь не должна потребоваться. Если задняя панель держится, найдите участок края, ближайший к точке заедания, и подденьте инструмент там, пока панель не отщёлкнется.

При работе с электроникой важно выбирать антистатический инструмент, чтобы избежать случайного повреждения устройства. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

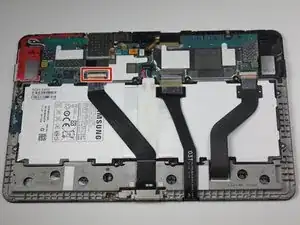

Соединение между батареей и платой представляет собой группу из четырёх проводов в чёрном корпусе, расположенную ближе к верхней середине устройства. Используя пластиковую лопатку или плоский тонкий инструмент, поднимите чёрный корпус разъёма вверх, чтобы отключить его.

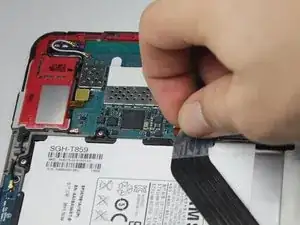

Снимите ленту, закрывающую ленточный кабель разъёма зарядки.

Сохранять ленту необязательно.

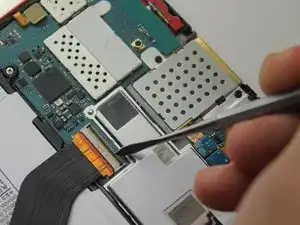

Заведите пластиковую лопатку под полоску чёрного пластика на задней части разъёма ленточного кабеля.

Металлические лопатки могут пробить незащищённую батарею и вызвать возгорание. При работе с электроникой важно выбирать антистатический инструмент, чтобы избежать случайного повреждения устройства. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Осторожно поднимите лопатку, чтобы перевернуть разъём вверх. Это освободит ленту от соединения.

Вытяните ленточный кабель из разъёма.

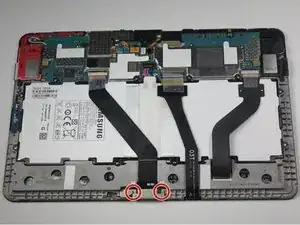

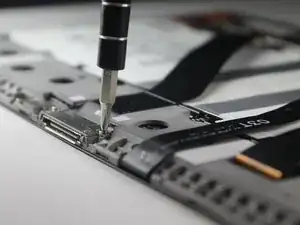

С помощью отвёртки Phillips #00 выкрутите обе 3-миллиметровые винты.

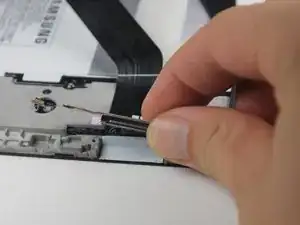

Заведите пластиковую лопатку под разъём зарядки, чтобы приподнять его из посадочного места.

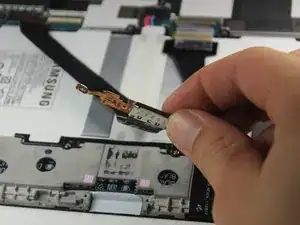

Поднимите разъём зарядки и извлеките его вместе с ленточным кабелем.

Возможно, придётся приложить значительную силу; клей плотно держит нижнюю часть кабеля к планшету.
