Замена разъёма для наушников Samsung Galaxy Tab 10.1 4G

Перед началом разборки отключите планшет.

Положите устройство экраном к себе и поверните его на 180 градусов так, чтобы логотип «SAMSUNG» оказался вверх ногами.

Используя пластиковый инструмент для вскрытия, начните в центре рядом с разъёмом зарядки и вставьте наклонный наконечник между пластиковой задней панелью и стеклянным экраном.

Создайте клин и приложите давление. Используйте инструмент, чтобы отделить экран от задней панели, пока не услышите характерный «щелчок».

Продолжайте вставлять инструмент примерно через каждый дюйм вдоль текущего края.

Как только нижний край ослаблен, работайте к нижнему углу с другого края и продолжайте аккуратно поддевать, пока не сможете «выщелкнуть» угол.

Продолжайте этот процесс на другом нижнем углу, пока он также не выйдет.

Поместите руку между устройством и задней панелью. Затем продолжайте движение клина вдоль верхнего края устройства, пока задняя панель не отпадёт.

Не вставляйте инструмент непосредственно над кнопками питания и разъёмом для наушников. Поддевайте рядом, чтобы не повредить внутреннее оборудование.

Снимите заднюю панель с устройства.

Не потребуется чрезмерная сила. Если задняя панель застряла, найдите участок кромки, ближайший к точке заедания, и вставьте инструмент там, пока панель не выскочит.

При работе с электроникой важно выбирать инструмент, стойкий к электростатическому разряду, чтобы избежать случайного повреждения устройства. Следует по возможности использовать обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Соединение между батареей и платой представляет собой группу из четырёх проводов в чёрном корпусе, расположенную примерно в верхней средней части устройства. Используя пластиковую лопатку или тонкий плоский инструмент, приподнимите чёрный разъём вверх, чтобы отключить его.

Отверткой Phillips #00 отвинтите все 4 чёрных винта длиной 2,5 мм, фиксирующих серебристый держатель SIM-карты на плате.

Используя пластиковую лопатку, аккуратно отожмите разъём держателя SIM-карты от материнской платы.

Есть 5 точек подключения в ряд. Тот, который нужно снять, находится крайний слева.

Поднимите держатель SIM-карты и извлеките его.

Вы сможете взять его пальцами. Если деталь трудно схватить, подденьте держатель металлической лопаткой, чтобы приподнять его.

Снимите держатель SIM-карты с материнской платы и замените его новым держателем.

Не забудьте извлечь свою SIM-карту из старого держателя.

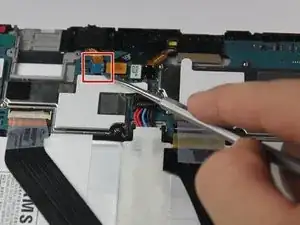

Используя пластиковую лопатку, аккуратно приподнимите разъём от материнской платы.

При работе с электроникой важно выбирать инструмент, стойкий к электростатическому разряду, чтобы избежать случайного повреждения устройства. Следует по возможности использовать обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Если вы правильно сняли держатель SIM-карты, разъём гнезда для наушников теперь будет крайним слева.

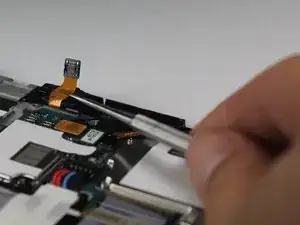

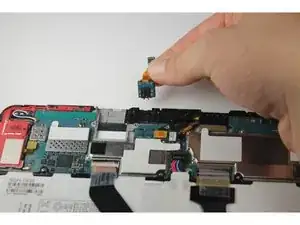

Сильно потяните за разъём, чтобы извлечь гнездо для наушников.

При необходимости используйте металлическую лопатку, чтобы поддеть разъём из его посадочного места — он закреплён сильным клеем.

Не беспокойтесь о потере клея: у нового разъёма будет собственный клей для фиксации.
