Замена материнской платы Samsung Galaxy Tab 10.1

Разместите нижнюю часть планшета ближе к себе.

Удалите 4,1 мм винты возле разъема зарядки с помощью отвертки Tri-Wing.

Если эти винты закрыты пластиковыми заглушками, используйте острые пинцеты, чтобы поддеть и извлечь заглушки.

Для модели GT-P7500 этот шаг пропускается, так как у этой модели нет этих двух винтов.

Начните с середины левой стороны и вставьте пластиковый инструмент для вскрытия между задней панелью и передним модулем.

Аккуратно проведите пластиковым инструментом вдоль левой и верхней кромки, чтобы отогнуть заднюю панель от остальной части устройства.

Поместите медиаторы для вскрытия вдоль уже отогнутой стороны, чтобы удерживать заднюю панель отделённой от корпуса.

Работайте осторожно: чрезмерное поддевание может треснуть экран.

Используя пластиковые инструменты для вскрытия, продолжайте аккуратно работать вдоль правой и нижней кромки, затем поднимите экран с задней панели.

Поднимите фиксирующие защёлки на ZIF-разъёмах, удерживающих три крупные гибкие шлейфы.

Аккуратно вытяните три гибких шлейфа из их гнезд на материнской плате.

Удалите десять винтов Phillips #00 длиной 3 мм, окружающих батарею.

Поднимите край батареи пальцем или лопаткой.

Отсоедините батарею, удерживая материнскую плату вниз и осторожно поднимая батарею вверх.

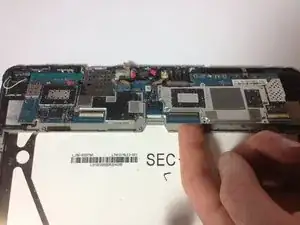

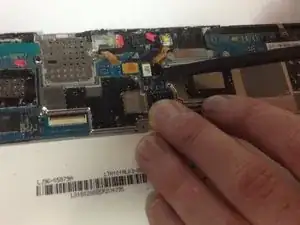

Удерживая материнскую плату пальцем, используйте лопаточку, чтобы аккуратно поддеть и отсоединить разъём для клавиш регулировки громкости и кнопки питания.

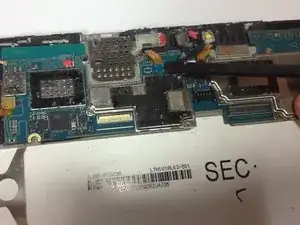

Плоским концом лопатки отсоедините чёрный разъём кабеля вспышки от материнской платы.

Отсоедините белый разъём задней камеры.

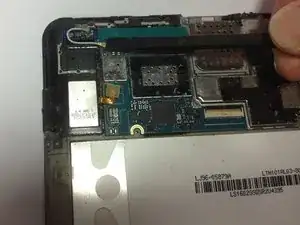

Плоским концом лопатки отсоедините оранжевый разъём фронтальной камеры.

Отсоедините синий разъём разъёма Micro SD/разъёма наушников от его гнезда на материнской плате.

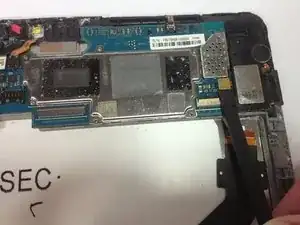

Плоским концом лопатки отсоедините оранжевые разъёмы динамиков для левого и правого динамиков.

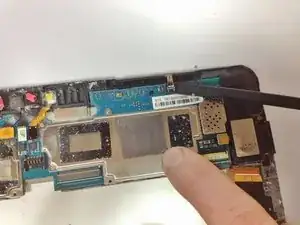

Отсоедините золотой разъём антенны от его гнезда на материнской плате.

Подденьте снизу и аккуратно извлеките материнскую плату.
