Замена задней камеры Samsung Galaxy Tab 10.1 4G

Выключите планшет перед началом разборки.

Расположите экран к себе и поверните устройство на 180 градусов так, чтобы логотип «SAMSUNG» оказался вниз головой.

С помощью пластиковой лопатки начните в центре возле порта зарядки и заправьте скошенный наконечник между пластиковой задней частью и стеклянным экраном.

Создайте клин и оказав давление, используйте инструмент, чтобы отделить экран от задней панели, пока не услышите характерный «щёлчок».

Продолжайте подставлять инструмент примерно через каждый дюйм вдоль текущего края.

Когда нижний край ослаблен, двигайтесь к нижнему углу от противоположного края и продолжайте аккуратно поддевать, пока не сможете «высадить» угол.

Повторите этот процесс на другом нижнем углу, пока он тоже не выйдет.

Разместите руку между устройством и задней панелью. Затем продолжайте движение клина вдоль верхнего края устройства, пока задняя панель не отойдёт.

Не вставляйте инструмент непосредственно над кнопками питания и разъёмом для наушников. Поддевайте рядом, чтобы не повредить внутренние компоненты.

Снимите заднюю панель с устройства.

Приложение чрезмерной силы не должно быть необходимым. Если задняя панель застряла, найдите участок кромки, ближайший к месту заедания, и подденьте инструментом в этом месте, пока панель не освободится.

При работе с электроникой важно использовать инструмент, защищённый от статического электричества, чтобы избежать случайного повреждения устройства. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый монтажный инструмент.

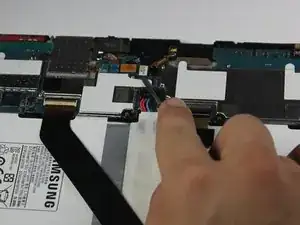

Соединение между аккумулятором и платой представляет собой группу из четырёх проводов в чёрной крышке, расположенную примерно в верхней средней части устройства. Используя пластиковую лопатку или плоский тонкий инструмент, поднимите чёрный разъём вверх, чтобы отключить его.

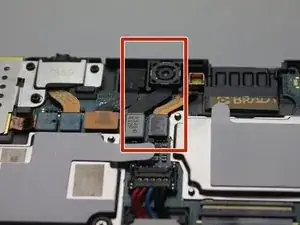

Отключите прямоугольный разъём камеры от материнской платы.

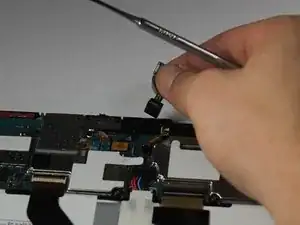

Группа из пяти разъёмов расположена вместе. Начиная слева, четвертый разъём — тот, который нужно удалить.

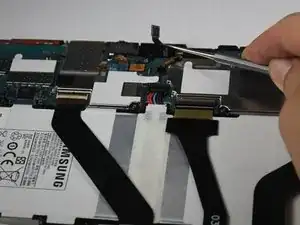

Снимите заднюю камеру.
