Замена фронтальной камеры Samsung Galaxy Tab 10.1
В этом руководстве Вы узнаете, как демонтировать и заменить фронтальную камеру на Samsung Galaxy Tab 10.1. Сломанная фронтальная камера затрудняет селфи и видеозвонки. Сначала необходимо выполнить несколько предварительных действий!
Шаг 1
Разместите нижнюю часть планшета ближе к себе.
С помощью отвертки Tri-Wing открутите два винта 4,1 мм возле разъёма зарядки.
Если винты закрыты пластиковыми заглушками, используйте заострённые пинцеты, чтобы поддеть и вынуть заглушки.
Для модели GT-P7500 этот шаг пропускается, так как у неё этих двух винтов нет.
Шаг 2
Начните с середины левой стороны и вставьте пластиковый инструмент для вскрытия между задней панелью и передней сборкой панели.
Осторожно проведите пластиковым инструментом вдоль левого и верхнего края, чтобы отжать заднюю панель от остальной части устройства.
Разместите наборы для открытия вдоль уже отжатой стороны, чтобы удерживать заднюю панель отделённой от остальной части устройства.
Работайте аккуратно: сильное поддевание может треснуть экран.
Шаг 3
Используя пластиковые инструменты для вскрытия, аккуратно продолжайте проводить вдоль правого и нижнего края, затем поднимите экран от задней панели.
Шаг 4
Поднимите защёлки на ZIF-разъёмах, фиксирующих три широкие гибкие шлейфа.
Осторожно вытяните три шлейфа из их посадочных разъёмов на плате.
Шаг 5
Снимите десять винтов Phillips #00 длиной 3 мм, окружающих аккумулятор.
Шаг 6
Подденьте край аккумулятора пальцем или лопаткой.
Отсоедините аккумулятор, удерживая плату, и аккуратно приподнимая аккумулятор вверх.
Шаг 7

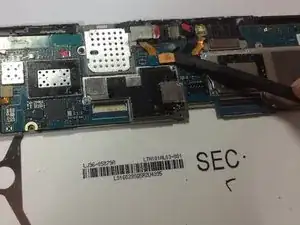

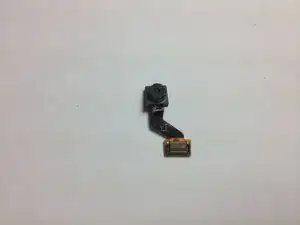

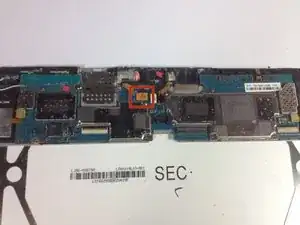

Используйте лопатку, чтобы поддеть оранжевый разъём. Это разъём, ведущий к фронтальной камере.
Шаг 8

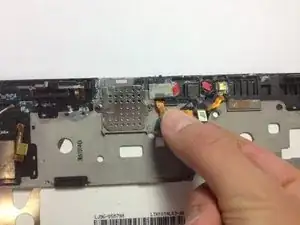

Возьмите оранжевый разъём пальцами и приподнимите его из гнезда.
На фотографиях мы сняли материнскую плату для наглядности, но это не обязательно для выполнения этого шага.
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
