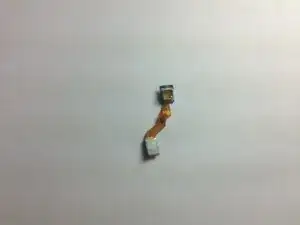

Замена подсветки задней камеры (фонарика) Samsung Galaxy Tab 10.1

Разместите нижнюю часть планшета ближе к себе.

Удалите два винта 4.1 мм возле разъёма зарядки с помощью отвёртки Tri-Wing.

Если винты закрыты пластиковыми заглушками, используйте острую пинцету, чтобы поддеть и вынуть заглушки.

На модели GT-P7500 этот шаг пропускается, так как у этой модели отсутствуют эти два винта.

Начните посередине левой стороны и вставьте пластиковый инструмент для открывания между задней панелью и передним модулем.

Аккуратно проведите пластиковым инструментом вдоль левого и верхнего края, чтобы отщёлкнуть заднюю панель от остальной части устройства.

Разместите проставочные ломаки вдоль открытой стороны, чтобы удерживать заднюю панель отдельно от остального корпуса.

Работайте осторожно: чрезмерное усилие при поддевании может треснуть экран.

Используя пластиковые инструменты для открывания, аккуратно продолжайте работать вдоль правого и нижнего края, затем приподнимите экран от задней панели.

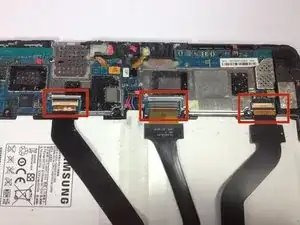

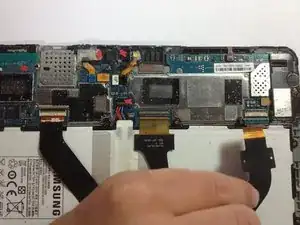

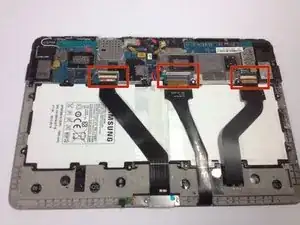

Поднимите защёлки ZIF-коннекторов, фиксирующие три больших гибких шлейфа.

Аккуратно выньте три шлейфа из их гнёзд на плате.

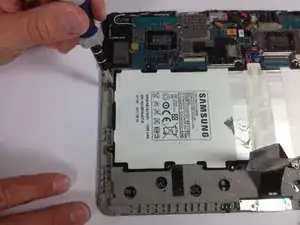

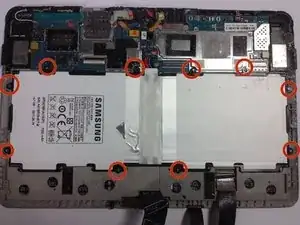

Удалите десять винтов Phillips #00 длиной 3 мм, окружающих батарею.

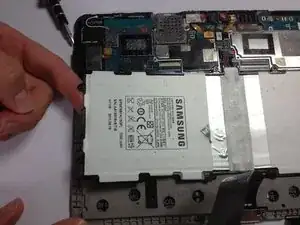

Подденьте край батареи пальцем или лопаткой.

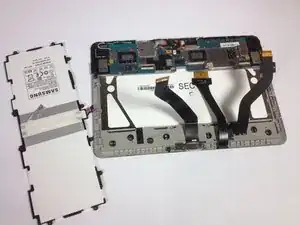

Отсоедините батарею, удерживая плату вниз и аккуратно приподнимая батарею вверх.

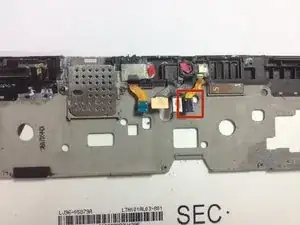

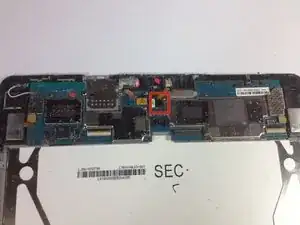

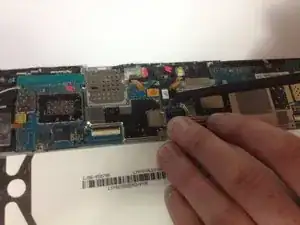

Используйте лопатку, чтобы аккуратно поддеть чёрный разъём подсветки камеры и отсоединить его от платы.

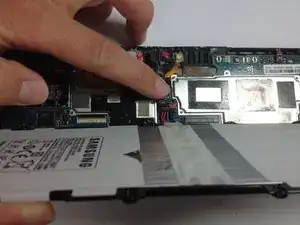

Схватите чёрный разъём пальцами и поднимите его из гнезда.

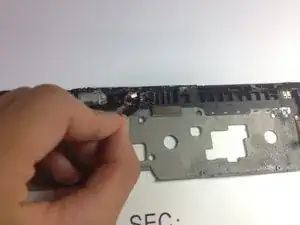

На фотографиях мы сняли плату, чтобы было легче видеть, но это не обязательно для выполнения этого шага.
