Замена вибромотора Samsung Galaxy Tab 8.9

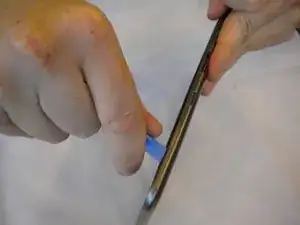

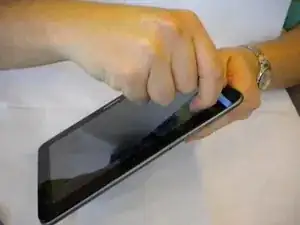

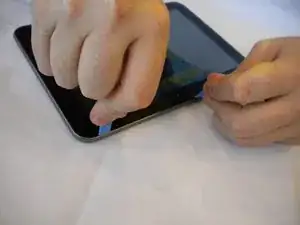

Вставьте пластиковый инструмент для вскрытия между задней крышкой и экраном Samsung Galaxy Tab 8.9 (как показано на фотографии).

Вставьте второй пластиковый инструмент для вскрытия на расстоянии 6 см (~2,4 дюйма) от первого инструмента.

Проведите вторым пластиковым инструментом вдоль кромки устройства, чтобы отделить заднюю крышку.

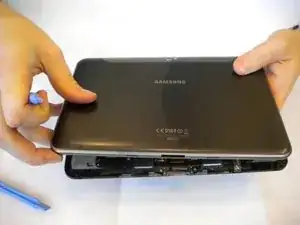

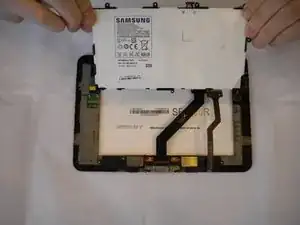

Снимите заднюю крышку руками.

Вставьте пластиковый инструмент для вскрытия между задней крышкой и экраном Samsung Galaxy Tab 8.9.

На расстоянии 6 см [2 дюйма] от первого пластикового инструмента вставьте второй пластиковый инструмент между задней крышкой и экраном.

Проведите вторым пластиковым инструментом вдоль кромки устройства, чтобы отделить заднюю крышку от экрана.

Откройте заднюю крышку руками.

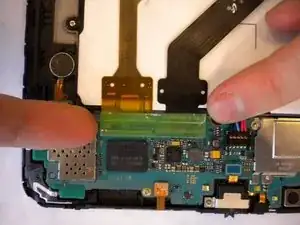

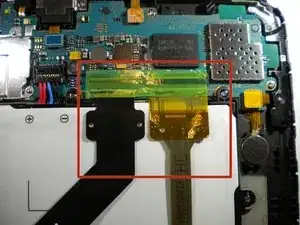

С помощью пинцета отогните зелёную ленту, расположенную поверх двух гибких шлейфов.

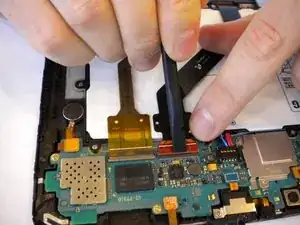

Подденьте оранжевую защёлку медиатором (spudger).

Аккуратно отожмите защёлку, чтобы отсоединить чёрный гибкий шлейф от материнской платы.

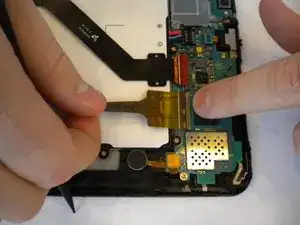

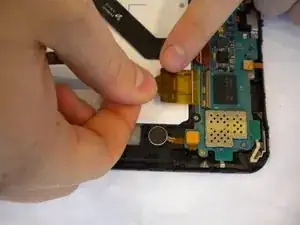

Аккуратно вытащите жёлтый гибкий шлейф, чтобы отсоединить его от материнской платы.

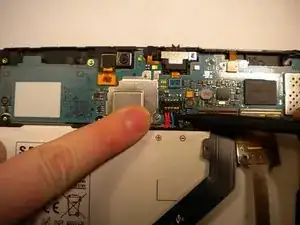

Подденьте медиатором красный, чёрный и белый провода.

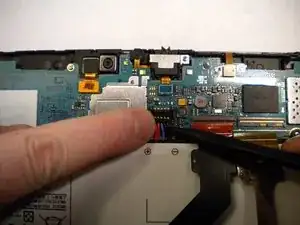

Отожмите и отсоедините батарею от материнской платы.

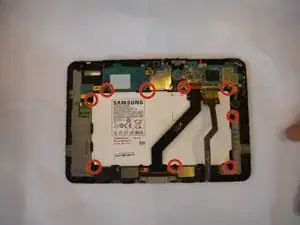

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить девять винтов длиной 1 мм, расположенных вокруг батареи.

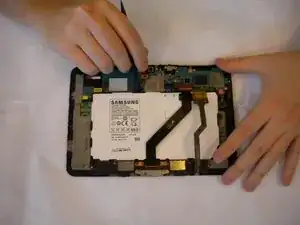

Используйте медиатор, чтобы приподнять и отделить батарею от её отсека.

Найдите материнскую плату и 5 разъёмов на ней.

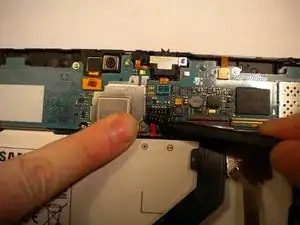

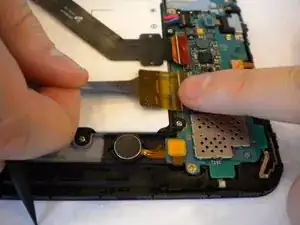

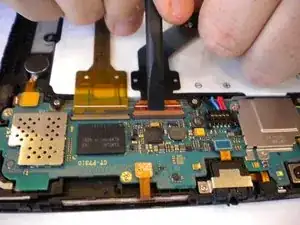

Подденьте и отсоедините разъём от материнской платы плоским краем медиатора.

Повторите для остальных 4 разъёмов.

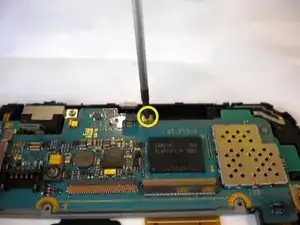

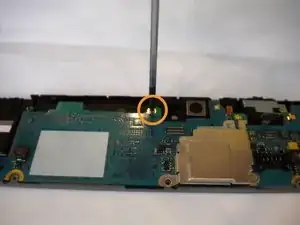

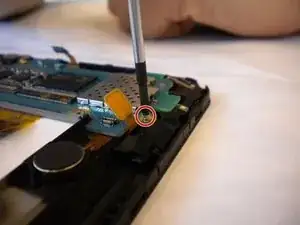

Используя крестовую отвёртку Phillips #00, открутите 3 винта (1 мм), расположенные рядом с:

Камера

Кнопки питания и громкости

Датчик наклона

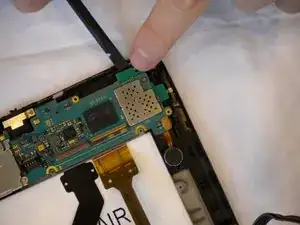

Плоским краем медиатора подденьте и приподнимите материнскую плату.

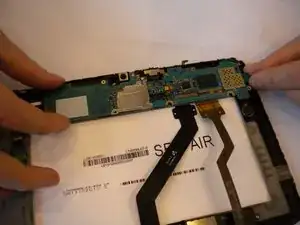

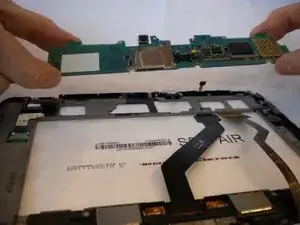

Оттяните материнскую плату от отсека.

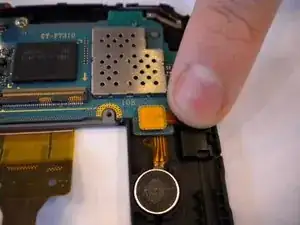

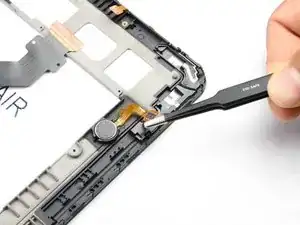

С помощью пинцета захватите вывод провода и аккуратно приподнимите, чтобы освободить клей, удерживающий провод в отсеке.

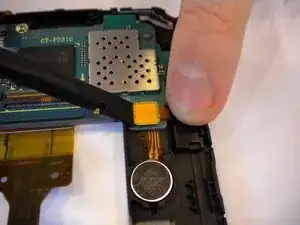

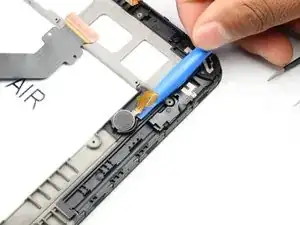

Используйте инструмент для вскрытия, чтобы поддеть мотор и вытащить его из отсека.
