Замена ЖК-экрана Samsung Galaxy Tab 2 7.0

Полностью выключите устройство

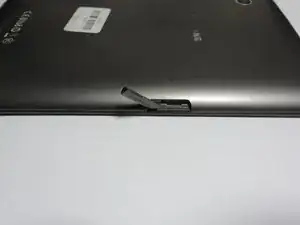

Извлеките карту памяти из слота для карты microSD.

Извлеките SIM‑карту из слота, если у Вас версия с SIM, показанная на одном из изображений.

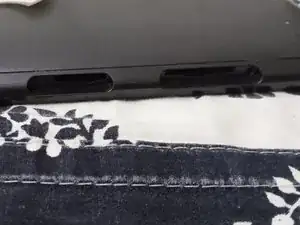

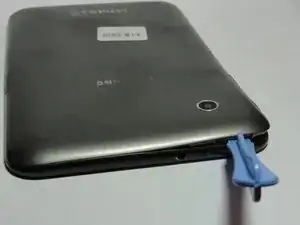

Используйте монтажный инструмент, чтобы отделить переднюю и заднюю панели, поддев инструментом край экрана и проводя им по периметру устройства.

Убедитесь, что отпустили все защёлки на задней панели, иначе снять её будет сложно и можно повредить планшет.

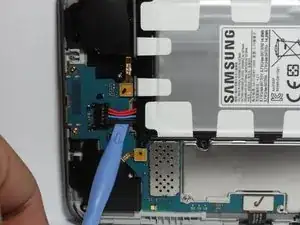

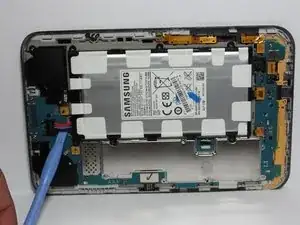

Отсоедините гибкий кабель батареи от разъёма, поддев провода монтажным инструментом и аккуратно поддев кабель.

При установке новой батареи полезно сначала подключить разъём, иначе правильно совместить его после установки батареи будет сложно.

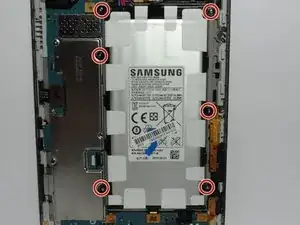

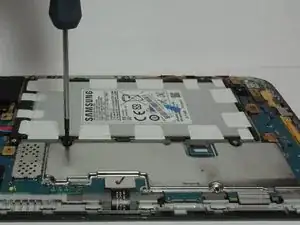

С помощью прецизионной крестовой отвёртки PH снимите шесть винтов длиной 4 мм, фиксирующих батарею.

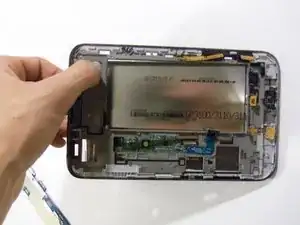

Когда батарея ослаблена, извлеките её, как показано.

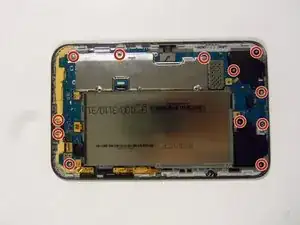

С помощью прецизионной отвёртки Phillips #00 выкрутите двенадцать винтов 4 мм, фиксирующих материнскую плату.

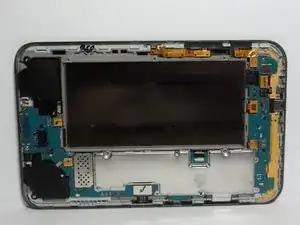

Отсоедините все гибкие кабели в нижней части материнской платы.

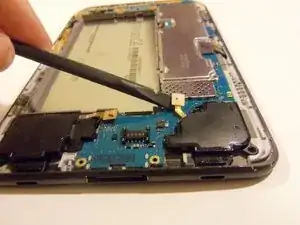

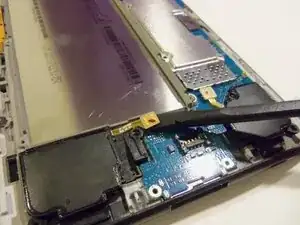

С помощью пластикового монтажного инструмента отсоедините разъёмы обоих динамиков.

После отсоединения аккуратно извлеките динамики из корпуса.

Отсоедините все гибкие кабели на правой стороне материнской платы, как показано.

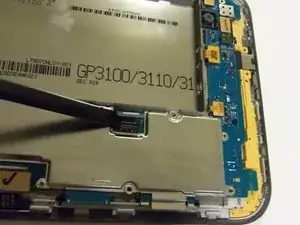

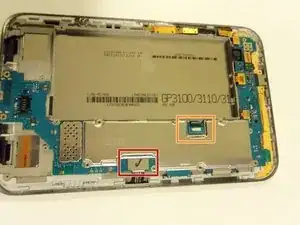

С помощью пластикового монтажного инструмента отсоедините гибкий кабель сенсорного экрана от его разъёма.

Тем же инструментом отсоедините гибкий кабель ЖК‑экрана от его разъёма.

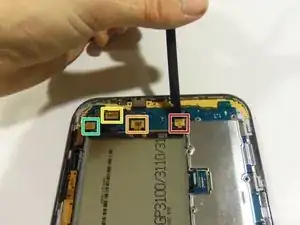

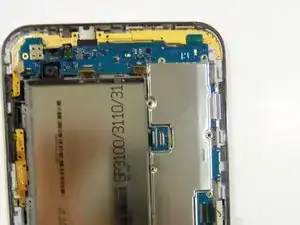

Отсоедините все гибкие кабели в верхней части материнской платы.

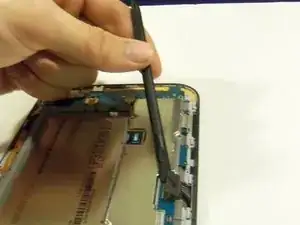

С помощью пластикового монтажного инструмента отсоедините гибкий кабель датчика от его разъёма.

Тем же инструментом отсоедините гибкий кабель основной камеры от её разъёма.

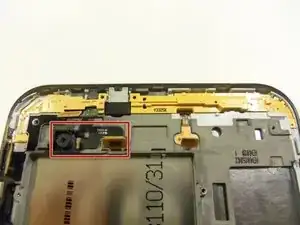

Отсоедините гибкий кабель фронтальной камеры от его разъёма.

Отсоедините гибкий кабель боковых кнопок от его разъёма.

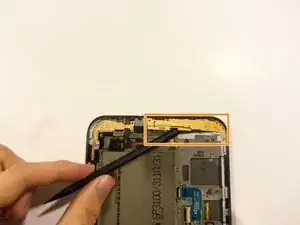

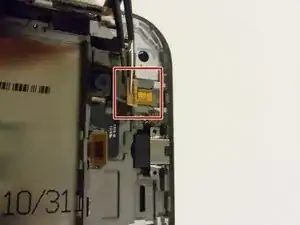

Ещё один гибкий кабель нужно снять — он расположен справа от разъёма фронтальной камеры (см. предыдущее изображение с выделенным жёлтым прямоугольником). Он соединяет верхний микрофон и разъём для наушников.

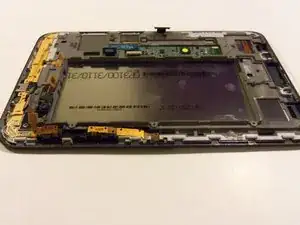

Аккуратно извлеките материнскую плату из корпуса устройства.

Убедитесь, что ни один гибкий кабель не застрял за платой при её извлечении, иначе кабели могут повредиться.

Проще начинать поднимать плату с верхней части, а не с нижней.

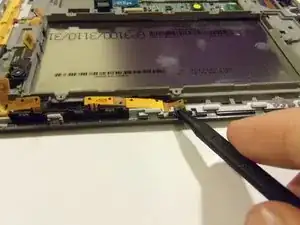

Отсоедините гибкий кабель кнопки с помощью пластиковой лопатки.

Будьте осторожны при снятии этого гибкого кабеля из‑за его маленького размера и сильного клея, удерживающего его.

Снимите основную камеру с помощью пластиковой лопатки.

С помощью пластиковой лопатки снимите два основных распорных элемента.

Удалите фронтальную камеру с помощью прецизионных пинцетов.

Снимите гибкий кабель датчика с помощью плоской отвёртки.

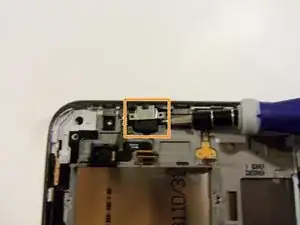

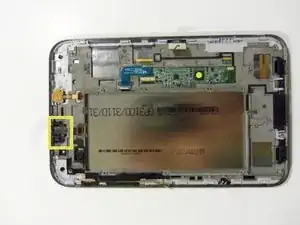

Снимите крышку над разъёмом для наушников с помощью прецизионной плоской отвёртки.

Снимите разъём для наушников с помощью прецизионной плоской отвёртки.

Будьте осторожны при снятии разъёма для наушников и действуйте медленно — клей очень сильный.

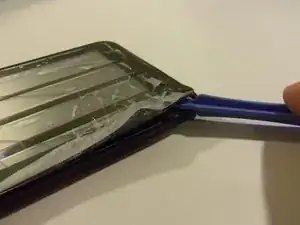

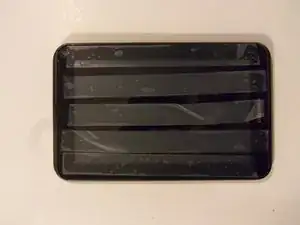

Наклейте ленту на переднюю часть сенсорного экрана, чтобы удерживать осколки стекла. Чем шире лента, тем лучше.

Подогрейте сенсорный экран, чтобы ослабить сильный клей.

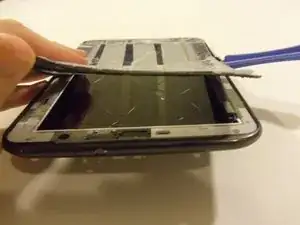

С помощью безопасного монтажного инструмента подденьте край сенсорного экрана и медленно продвигайтесь по периметру устройства.

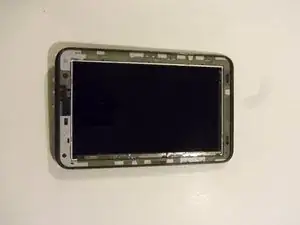

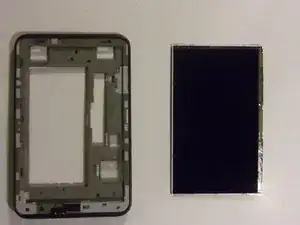

Поздравляем, так должно выглядеть устройство после снятия сенсорного экрана.

Аккуратно нажмите сзади устройства, чтобы ослабить ЖК‑экран, пока он не отделится.

Будьте осторожны с гибким кабелем, чтобы он не зацепился за корпус при снятии экрана.
