Замена считывателя SIM-карт Samsung Galaxy Tab 10.1 4G

Выключите планшет перед началом разборки.

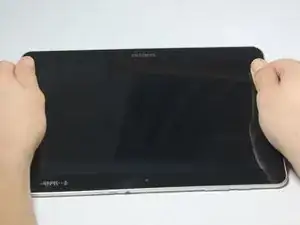

С экраном к себе, поверните устройство на 180 градусов так, чтобы логотип "SAMSUNG" оказался вверх ногами.

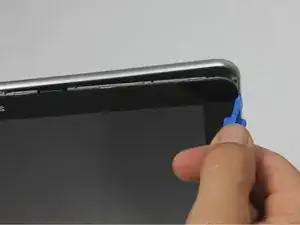

С помощью пластикового инструмента для вскрытия начните в центре рядом с разъемом для зарядки и вставьте наклонный конец между пластиковой задней панелью и стеклянным экраном.

Создайте зазор и приложите давление. Используйте инструмент, чтобы отделить экран от задней панели, пока не услышите хлопок.

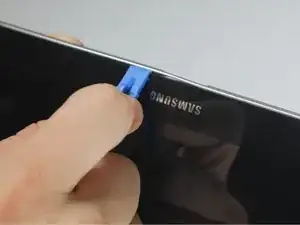

Продолжайте засовывать инструмент примерно через каждые 2.5 см вдоль текущего края.

Когда нижний край ослаблен, работайте к нижнему углу с другого края и продолжайте аккуратно вдвигать, пока не сможете вытащить угол.

Продолжайте этот процесс на другом нижнем углу, пока он не сможет также вытащиться.

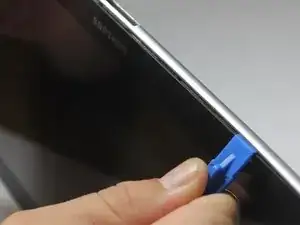

Поместите руку между устройством и задней панелью. Затем продолжайте движение инструмента вдоль верхнего края устройства, пока задняя панель не освободится.

Не засовывайте инструмент непосредственно на кнопки питания и разъем для наушников. Вставляйте рядом, чтобы не повредить внутренние компоненты.

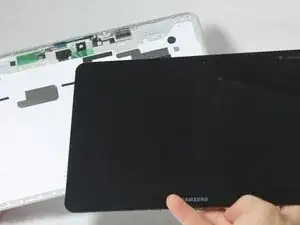

Снимите заднюю панель с устройства.

Не следует применять чрезмерную силу. Если задняя панель застряла, найдите область края, ближайшую к застреванию, и вставьте инструмент для вскрытия туда, пока задняя панель не освободится.

При работе с электроникой важно выбирать инструмент, который безопасен для ESD, чтобы избежать случайного повреждения устройства. Регулярное черное нейлоновое приспособление или пластиковый инструмент для вскрытия следует использовать при каждом возможном случае.

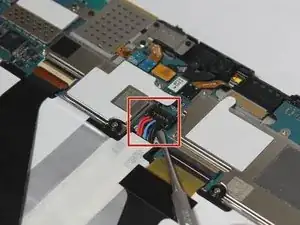

Соединение между батареей и материнской платой — это группа из четырех проводов в черном корпусе, расположенных примерно в центре верхней части устройства. Используя пластиковый инструмент, поднимите черный корпус разъема вверх, чтобы отключить его.

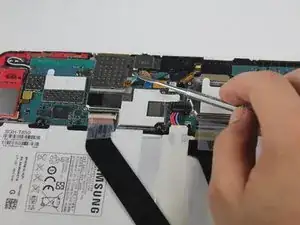

Используйте отвертку Phillips #00, чтобы удалить все 4 черных винта размером 2.5 мм, удерживающих серебряный считыватель SIM-карт на материнской плате.

Используя пластиковый инструмент, аккуратно отсоедините разъем считывателя SIM-карт от материнской платы.

Существует 5 контактных точек, расположенных в ряд. Вам нужно отключить самый левый из них.

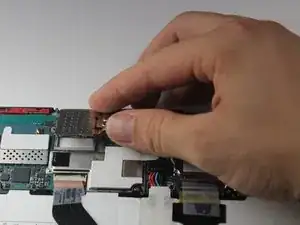

Поднимите считыватель SIM-карт и удалите его.

Вы должны быть в состоянии просто поднять его пальцами. Если деталь трудно захватить, подвиньте металлический инструмент под считыватель, чтобы поднять его.

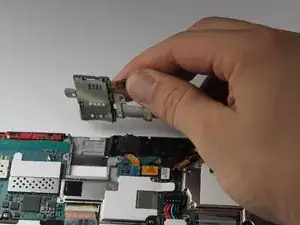

Поднимите считыватель SIM-карт с материнской платы и замените его новым считывателем SIM-карт.

Не забудьте извлечь вашу SIM-карту из старого считывателя.
