Замена вспомогательного (aux) порта Samsung Galaxy Tab 2 7.0

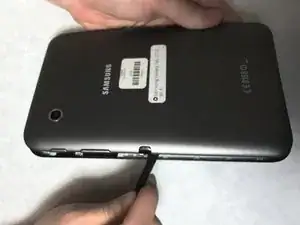

С помощью нейлоновой лопатки или плоского пластикового инструмента для вскрытия подденьте заднюю крышку устройства.

Проще всего начать этот процесс с гнезда для карты micro SD.

Отверткой с крестовой головкой снимите 6 винтов 4 мм, удерживающих батарею в устройстве.

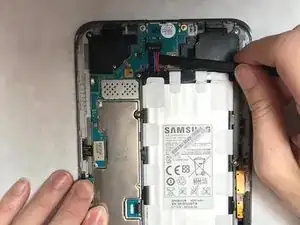

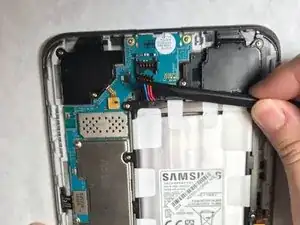

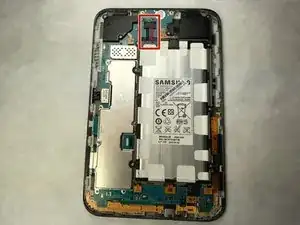

Осторожно отсоедините комплект проводных зажимов, соединяющих батарею с устройством, используя нейлоновую лопатку.

Снимите батарею и отложите её в сторону.

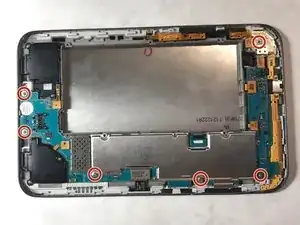

Отверткой с крестовой головкой снимите 6 винтов 4 мм, удерживающих материнскую плату в устройстве.

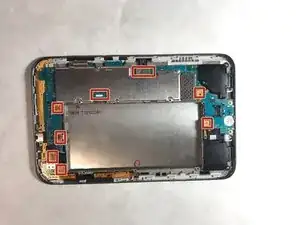

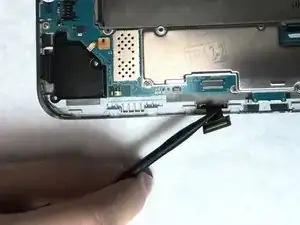

Найдите гибкие шлейфы, прикреплённые к материнской плате. С помощью нейлоновой лопатки аккуратно отсоедините каждый шлейф от материнской платы.

Будьте осторожны при отсоединении гибких шлейфов. Чрезмерная сила и острые инструменты могут повредить эти компоненты.

Поднимите материнскую плату из устройства и отложите её в сторону.

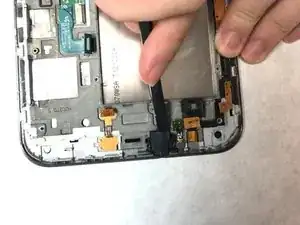

Найдите жёлтые скобы в нижней части устройства.

Отверткой с крестовой головкой снимите по одному винту 4 мм на каждой скобе, расположенных по обе стороны от вспомогательного порта.

Поднимите скобы из устройства и отложите их в сторону.

Возможно, вам потребуется использовать нейлоновую лопатку или любой плоский инструмент, чтобы поднять скобы с места.

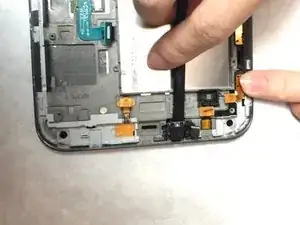

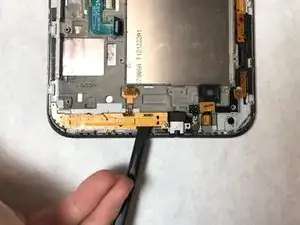

С помощью нейлоновой лопатки или любого плоского инструмента аккуратно подденьте и снимите небольшое металлическое покрытие с вспомогательного порта.

Это откроет резиновое покрытие.

С помощью нейлоновой лопатки или любого плоского инструмента аккуратно подденьте и снимите небольшое резиновое покрытие, чтобы обнажить вспомогательный порт.

Это откроет сам вспомогательный порт.

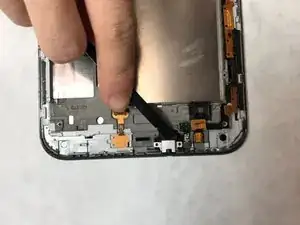

Подденьте вспомогательный порт нейлоновой лопаткой и приподнимите его.

Снимите компонент вспомогательного порта.

Проще всего приподнять этот элемент с внутренней стороны порта, противоположной отверстию.
