Замена передней камеры планшета Samsung Galaxy Tab 10.1 4G
По тем или иным причинам камера может делать плохие снимки или вовсе не работать. Если дело не в программном обеспечении, возможно, потребуется заменить саму камеру. В этом подробном руководстве пошагово описан процесс замены камеры. Самая сложная часть — снятие задней панели, будьте аккуратны на этом этапе. Уже через несколько минут вы снова сможете делать селфи!
Шаг 1
Перед началом разборки выключите планшет.
Поверните устройство экраном к себе и разверните на 180 градусов так, чтобы логотип «SAMSUNG» оказался вверх ногами.
Шаг 2
Используя пластиковую открывалку, начните в центре возле порта зарядки, вставьте наконечник под углом между пластиковой задней панелью и стеклянным экраном.
Создайте зазор и приложите усилие. Продолжайте использовать инструмент для разделения экрана и задней панели, пока не услышите характерный щелчок.
Продолжайте вставлять инструмент примерно через каждый дюйм вдоль текущей кромки.
Шаг 3
После того как нижний край ослаблен, двигайтесь к нижнему углу с другой стороны и продолжайте осторожно вставлять инструмент, пока угол не отделится.
Повторите процесс для другого нижнего угла, пока он тоже не выйдет из зацепления.
Шаг 4
Поместите руку между устройством и задней панелью. Продолжайте вставлять инструмент вдоль верхнего края устройства, пока задняя панель не освободится.
Не вставляйте инструмент прямо над кнопками питания и разъёмом наушников. Вставляйте его рядом, чтобы не повредить внутренние компоненты.
Шаг 5
Снимите заднюю панель с устройства.
Использовать чрезмерное усилие не следует. Если панель застревает, найдите ближайший к проблемному месту участок края и вставьте туда открывалку, пока панель не освободится.
Шаг 6
При работе с электроникой важно использовать инструменты, защищённые от электростатического разряда, чтобы избежать повреждений. Всегда по возможности используйте обычную чёрную нейлоновую лопатку или пластиковую открывалку.
Соединение между аккумулятором и материнской платой — это группа из четырёх проводов в чёрном корпусе, расположенная в верхней средней части устройства. Используя пластиковую лопатку или тонкое плоское приспособление, поднимите чёрный разъём вверх, чтобы отсоединить его.
Шаг 7

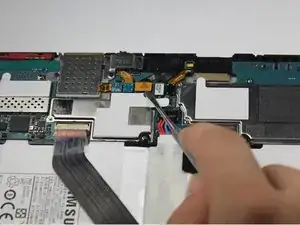

Разъём, который необходимо отключить, представляет собой оранжевый прямоугольник с чёрным кабелем. Подденьте его оранжевый разъём ногтем или металлической лопаткой.
Аккуратно извлеките разъём из материнской платы.
Шаг 8

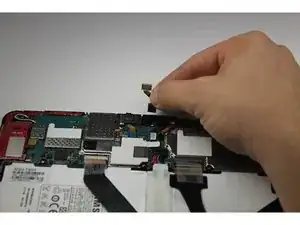

Снимите переднюю камеру.
Завершение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
