Замена аккумулятора Samsung Galaxy Tab 10.1 4G

Планшеты

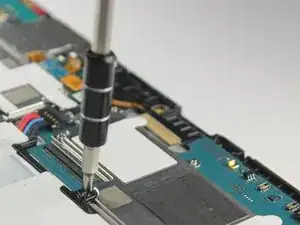

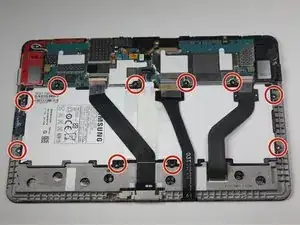

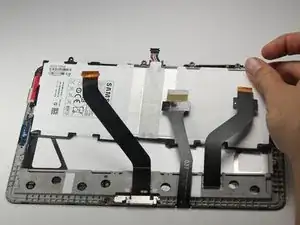

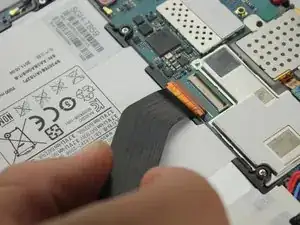

Сначала необходимо снять заднюю панель устройства, чтобы получить доступ к отсеку аккумулятора. Всего требуется отключить четыре кабеля перед тем, как аккумулятор можно будет вынуть: один силовой кабель, соединяющий материнскую плату с самим аккумулятором, и три ленточных кабеля, ограничивающие доступ к аккумулятору. Небольшая отвёртка для электроники, предпочтительно Phillips #00, позволит открутить винты, удерживающие аккумулятор в посадочном месте. После этого аккумулятор можно заменить.

Шаг 1

Перед началом разборки выключите планшет.

Поместив экран к себе, поверните устройство на 180 градусов так, чтобы логотип «SAMSUNG» оказался вверх ногами.

Шаг 2

Используя пластиковый инструмент для вскрытия, начните в центре рядом с разъёмом зарядки и задвиньте наклонённый наконечник между пластиковой задней панелью и стеклянным экраном.

Создайте клин и приложите усилие. Используйте инструмент, чтобы отделить экран от задней панели, пока не услышите характерный щелчок.

Продолжайте вкладывать инструмент примерно через каждый дюйм вдоль текущего ребра.

Шаг 3

Когда нижний край ослаблен, двигайтесь к нижнему углу с другой стороны и продолжайте аккуратно поддевать, пока не сможете «выщелкнуть» угол.

Повторите этот процесс для другого нижнего угла, пока он также не выйдет из защёлки.

Шаг 4

Просуньте руку между устройством и задней панелью. Затем продолжайте движение клином вдоль верхнего ребра устройства, пока задняя панель не освободится.

Не задвигайте инструмент непосредственно над кнопками питания и разъёмом для наушников. Поддевайте рядом, чтобы не повредить внутренние компоненты.

Шаг 5

Снимите заднюю панель с устройства.

Не требуется прилагать чрезмерную силу. Если задняя панель заедает, найдите участок кромки, ближайший к точке заедания, и подденьте инструмент там, пока панель не отщёлкнется.

Шаг 6

При работе с электроникой важно выбирать инструмент, защищённый от электростатического разряда (ESD), чтобы избежать случайного повреждения устройства. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Соединение между аккумулятором и материнской платой представляет собой группу из четырёх проводов в чёрном корпусе, которую можно найти у верхней средней части устройства. Используя пластиковую лопатку или плоский тонкий инструмент, приподнимите чёрный корпус разъёма вверх, чтобы отсоединить его.
