Замена разъёма для наушников iPad 8

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей разогревается и ослабляет сцепление, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вперёд для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте предмет под iPad так, чтобы он лежал ровно между присосками.

Разместите присоски ближе к середине левой кромки — одна вверху, другая внизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность вашего iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабить сцепление и образовалась щель.

Если экран недостаточно нагревается, можно использовать фен, нагревая вдоль левой кромки iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте плоскую лопатку под дигитайзер, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, нагрейте область сильнее и поверните ручку по часовой стрелке ещё на полоборота.

Не вращайте более чем на полоборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующий шаг.

Если дисплей серьёзно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске зацепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить супер‑клеем к разбитому экрану.

Когда экран станет тёплым на ощупь, примените присоску-ручку к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски-ручки, чтобы создать небольшую щель между дигитайзером и корпусом.

Вставьте плоскую лопатку в образовавшуюся щель между дигитайзером и корпусом.

Вставьте вторую плоскую лопатку в созданную щель.

Сдвиньте лопатку к нижнему левому углу устройства, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если вы видите лопатку сквозь дигитайзер — аккуратно вытащите её. ЖК‑экран не должен пострадать, но вы рискуете оставить трудноудаляемый клей.

Если лопатка застряла в клее, «раскатывайте» лопатку вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первую лопатку к верхнему левому углу устройства, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните лопатку вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите монтажную лопатку вдоль верхнего края устройства, остановившись незадолго до фронтальной камеры.

Избегайте проведения лопаткой по фронтальной камере, чтобы не повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Проведите лопатку над фронтальной камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением работы.

Вставьте лопатку снова и сдвиньте её к правому верхнему углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в правом верхнем углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг правого верхнего угла устройства, чтобы отделить клей.

Вставьте новую монтажную лопатку и сдвиньте её до середины правого края iPad.

Шлейфы дисплея расположены примерно на середине расстояния от низа iPad. Остановитесь, достигнув трёх дюймов от низа iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку внизу слева к левому нижнему углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла, чтобы не повредить антенну.

Оставьте лопатку в левом нижнем углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в щель, которую вы только что создали на нижнем краю iPad.

Проведите лопатку над антенной, остановившись незадолго до кнопки «Домой».

Сдвигайте лопатку только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова провести лопатку через этот участок, выньте её и вставьте заново в левом нижнем углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте монтажную лопатку в созданную щель.

Проведите лопатку под кнопкой «Домой» и в сторону правого нижнего угла, убедившись, что между дигитайзером и рамкой находится только кончик.

Вставляйте лопатку не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её в сторону кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова провести лопатку через этот участок, выньте её и вставьте заново в правом нижнем углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте крайне осторожны на этом шаге. Действуйте медленно, убедитесь, что клей нагрет и стал мягким, и что вы отделили весь клей монтажной лопаткой. Не стесняйтесь остановиться и повторно нагреть.

Поверните две монтажные лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя при этом оставшийся клей.

Если ощущается значительное сопротивление, повторно нагрейте края и поработайте по ним монтажной лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте монтажную лопатку между двумя шлейфами дисплея, чтобы отделить последний участок клея.

Как только весь клей будет отделён, раскройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите остатки клея с рамки — и с дигитайзера, если вы планируете использовать его повторно — изопропиловым спиртом. Замените клей нашими клеевыми полосками или предварительно вырезанными клеевыми картами.

При повторной сборке учитывайте шлейфы дисплея. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, крепящие ЖК-дисплей к корпусу.

Снимите любую ленту, закрывающую винты ЖК-дисплея.

В течение всего ремонта следите за каждым винтом и ставьте его обратно на то же место, чтобы избежать повреждения устройства.

Не пытайтесь полностью снять ЖК-дисплей на этом шаге — он всё ещё подключён с помощью гибкого кабеля.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в его пазу лишь настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-дисплей как страницу книги, поднимая около камеры и поворачивая его через торец корпуса с кнопкой «Домой».

Положите ЖК-дисплей на чистую мягкую поверхность, не оставляющую ворсинок, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,3 мм, фиксирующий разъём аккумулятора на плате.

На этих фотографиях показан вид разъёма аккумулятора под платой. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что у разъёма аккумулятора на плате имеются консольные пружины, прижимающиеся к контактным площадкам аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам нужно будет поддвинуть что‑то тонкое и гибкое между контактами, чтобы отключить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью блокиратора батареи. Контакты аккумулятора легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи направлен вверх.

Подденьте блокиратор батареи и подведите его под разъём аккумулятора на плате под углом примерно 35 градусов.

Не толкайте блокиратор батареи под разъём с избыточной силой. Если блокиратор плохо вставляется под плату, можно попробовать использовать игральную карту, чтобы отключить аккумулятор.

Блокиратор батареи или игральная карта должны проходить под платой без препятствий. После вставки он должен находиться под углом примерно 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие пластину кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять пластину кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс‑разъём кабеля ЖК-дисплея.

Чтобы снова подсоединить пресс‑разъёмы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны.

Не нажимайте посередине. При смещении разъёма контакты могут согнуться и получить необратимые повреждения.

Полностью снимите ЖК‑дисплей и положите его лицом вниз на чистую мягкую поверхность, не оставляющую ворсинок.

Используйте пинцет, чтобы снять ленту, закрывающую ZIF‑разъём кабеля кнопки «Домой».

Используйте лопатку, приспособление для вскрытия или ноготь, чтобы поднять маленькую шарнирную крышку блокировки на ZIF‑разъёме кабеля кнопки «Домой».

Используйте пинцет, чтобы аккуратно вытянуть ленточный кабель кнопки «Домой» прямо из ZIF‑разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отключить два пресс‑разъёма кабелей дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не гнёзда на плате.

Используйте плоский конец лопатки, чтобы поддеть демпфер вибрации в правом нижнем углу устройства.

Будьте осторожны, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите демпфер вибрации.

Кабель кнопки «Домой» закреплён лёгким клеем.

Используйте пинцет, чтобы отлепить кабель кнопки «Домой» от корпуса.

Снимите передний модуль панели.

Используйте медиатор для отделения оставшихся участков клея, которые могут всё ещё соединять передний модуль панели с рамкой.

Если после установки нового дисплея возникают проблемы с «призрачными» или «фантомными» касаниями, это можно исправить, добавив слой очень тонкой изолирующей ленты, например ленты из полиимида (Каптон), в выделенные области на тыльной стороне панели. Замещающие дигитайзеры iFixit уже имеют необходимую изоляцию и, как правило, не требуют добавления любой ленты.

При отсутствии правильной изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои в работе сенсора.

Изоляция не видна невооружённым глазом и отличается от поролоновых пылезащитных полосок, которые встречаются во многих iPad.

При сборке, перед установкой дисплея удалите оставшийся клей с iPad и очистите клеевые поверхности раствором изопропилового спирта высокой концентрации (90% или выше) и безворсовой тканью. Это подготовит iPad к нанесению нового клея и обеспечит надёжное склеивание.

Проверьте функции iPad и приклейте заранее вырезанные клеевые полоски на заднюю часть дисплея, используя наше руководство по нанесению клея для дисплея, перед окончательным запечатыванием.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, закрепляющих верхнюю монтажную скобу.

С помощью пинцета или пальцами снимите верхнюю монтажную скобу с рамки.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить соединитель ленточного кабеля фронтальной камеры.

Корпус фронтальной камеры слабо приклеен к рамке.

Вставьте медиатор между корпусом фронтальной камеры и рамкой.

Проведите медиатором по периметру корпуса камеры, чтобы отделить клей.

Подденьте медиатором, чтобы отделить корпус фронтальной камеры от рамки.

Снимите корпус фронтальной камеры.

Фронтальная камера приклеена к узлу микрофона.

Вставьте лопатку между фронтальной камерой и узлом микрофона.

Подденьте, чтобы отделить клей фронтальной камеры.

Снимите фронтальную камеру.

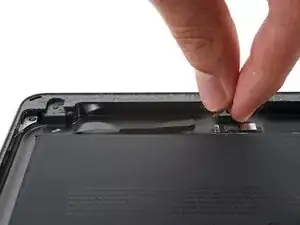

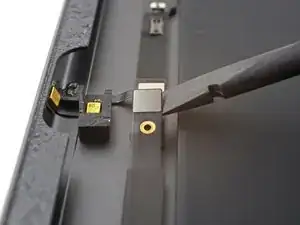

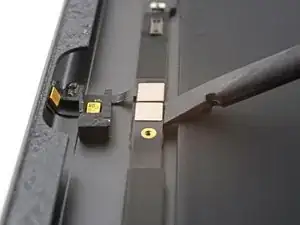

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор разъёма для наушников.

Кабель разъёма для наушников слабо приклеен к рамке.

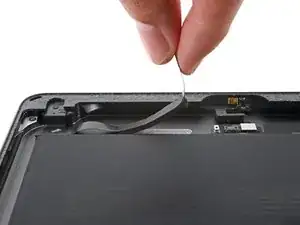

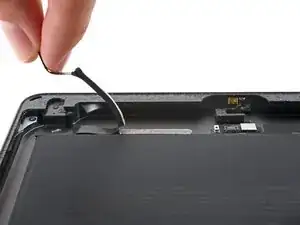

Используйте пинцет или пальцы, чтобы отлепить кабель разъёма для наушников от рамки.

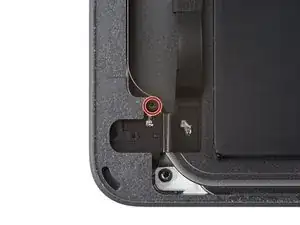

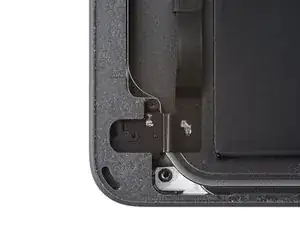

Используйте крестовую отвертку, чтобы выкрутить винт длиной 4,2 мм, крепящий разъём для наушников к рамке.

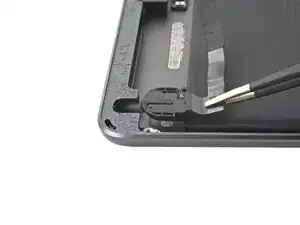

С помощью пинцета извлеките разъём для наушников из его корпуса и снимите его.
