Замена шлейфа кнопок iPad 8

Разогрейте iOpener и приложите его к левому краю устройства на две минуты.

Пока клей разогревается и ослабевает, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют использование Anti‑Clamp — инструмента, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad какой‑то предмет так, чтобы он ровно опирался между присосками.

Расположите присоски примерно посередине левого края — одну сверху, другую снизу.

Удерживая нижнюю часть Anti‑Clamp неподвижно, сильно надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не удерживается, используйте ленту, чтобы сделать поверхность более цепкой.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Если экран недостаточно нагревается, можно использовать фен, прогревая вдоль левого края iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Когда Anti‑Clamp создаст достаточно большую щель, вставьте медиатор под дигитайзер.

Если Anti‑Clamp не создаёт достаточной щели, примените больше тепла к области и поверните ручку по часовой стрелке ещё на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте работе выполнить Anti‑Clamp и времени.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить к разбитому экрану суперклеем.

Когда экран станет тёплым на ощупь, приложите ручку‑присоску к левому краю экрана как можно ближе к кромке.

Поднимите экран с помощью присоски, чтобы создать небольшую щель между дигитайзером и рамкой.

Вставьте медиатор в щель между дигитайзером и рамкой.

Вставьте второй медиатор в щель, которую вы только что создали.

Проведите медиатором к нижнему левому углу устройства, чтобы оторвать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не слипся снова.

Не волнуйтесь, если вы видите медиатор сквозь дигитайзер — просто вытащите его. ЖК‑экран не должен пострадать, но вы рискуете оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатывайте» медиатор по боковой стороне iPad, чтобы продолжать отделять клей.

Проведите первым медиатором к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхнему краю устройства на две минуты.

Проведите медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите медиатором вдоль верхнего края устройства, остановившись непосредственно перед фронтальной камерой.

Избегайте проведения медиатора по фронтальной камере — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите медиатор так, чтобы между дигитайзером и рамкой остался только его кончик.

Проведите медиатором над фронтальной камерой, чтобы отделить клей.

Оставьте медиатор возле правой стороны фронтальной камеры перед продолжением.

Вставьте медиатор обратно и поднесите его к правому верхнему углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в правом верхнем углу, чтобы клей не склеился повторно.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг правого верхнего угла устройства, чтобы отделить клей.

Вставьте новый медиатор и проведите им к середине правого края iPad.

Кабели дисплея находятся примерно на полпути от нижней части iPad. Прекратите движение, как только окажетесь в трёх дюймах от нижней части устройства.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Проведите нижним левым медиатором до нижнего левого угла, чтобы отделить клей.

Не проворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в образовавшийся зазор на нижнем краю iPad.

Проведите медиатором над антенной, останавливаясь непосредственно перед кнопкой «Домой».

Двигайте медиатор только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно повторно провести медиатор через этот участок, выньте его и вставьте заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в созданный зазор.

Проведите медиатор под кнопкой «Домой» в направлении нижнего правого угла, убедившись, что между дигитайзером и рамкой находится только кончик медиатора.

Вставляйте медиатор не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и проведите его к кнопке «Домой», чтобы полностью отделить нижний клей.

Двигайте медиатор только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно повторно провести медиатор через этот участок, выньте его и вставьте заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом этапе. Работайте медленно, убедитесь, что клей нагрет и размягчён, и что вы отделили весь клей с помощью медиатора. Не стесняйтесь остановиться и подогреть снова.

Поверните двумя медиаторами на левых углах iPad, чтобы немного приподнять дигитайзер, завершив процесс отделения последнего клея.

Если возникает значительное сопротивление, подогрейте края и проработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей по правому краю iPad.

Поддерживая дигитайзер, проведите медиатором между двумя кабелями дисплея, чтобы отделить оставшийся клей.

Как только весь клей будет разделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — изопропиловым спиртом. Замените клей нашими клейкими лентами или предварительно вырезанными клейкими картами.

Будьте осторожны с кабелями дисплея при сборке устройства. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 4.3 мм, фиксирующие ЖК-экран к рамке.

Снимите любую ленту, закрывающую винты ЖК-экрана.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он вернётся точно на своё место, чтобы избежать повреждения устройства.

Не пытайтесь полностью снять ЖК-экран на этом шаге — он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы приподнять ЖК-экран из посадочного места лишь настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-экран как страницу книги, приподнимая его в районе камеры и переворачивая через край рамки с кнопкой «Домой».

Положите ЖК-экран на чистую, мягкую, не оставляющую ворса поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 2.3 мм, фиксирующий разъём аккумулятора на логической плате.

Эти фотографии показывают, как выглядит разъём аккумулятора под логической платой. Используйте их в качестве ориентира при безопасном отключении аккумулятора.

Обратите внимание, что у разъёма аккумулятора на логической плате есть консольные пружины, которые давят на контактные площадки аккумулятора. Поскольку и логическая плата, и аккумулятор приклеены, вам нужно будет подвести что-нибудь тонкое и гибкое между контактами, чтобы отключить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью заглушки для аккумулятора. Контакты аккумулятора легко гнутся или ломаются, что приводит к необратимому повреждению.

Убедитесь, что логотип iFixit на заглушке аккумулятора направлен вверх.

Вставьте заглушку аккумулятора под разъём аккумулятора на логической плате под углом 35 градусов.

Не вставляйте заглушку под разъём с чрезмерной силой. Если у вас возникают трудности с подведением заглушки под логическую плату, вы можете попробовать использовать игральную карту для отключения аккумулятора.

Заглушка или игральная карта должны подойти под логическую плату без препятствий. После вставки она должна располагаться примерно под углом 15 градусов.

Оставьте заглушку на месте во время работы.

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 1.4 мм, фиксирующие крепление кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять крепление кабеля дисплея.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить прижимной разъём кабеля ЖК-экрана.

Чтобы снова закрепить прижимные разъёмы такого типа, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны.

Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-экран и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность.

Используйте пинцет, чтобы отклеить ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Используйте пинцет, чтобы вытащить ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

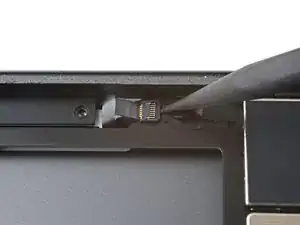

Используйте плоский конец лопатки, чтобы приподнять и отсоединить два прижимных разъёма кабелей дигитайзера.

Чтобы не повредить iPad, подденьте только сами разъёмы, а не гнёзда на логической плате.

Используйте плоский конец лопатки, чтобы приподнять виброизоляционный элемент в правом нижнем углу устройства.

Осторожно, чтобы не проткнуть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизоляционный элемент.

Кабель кнопки «Домой» закреплён лёгким клеем.

Используйте пинцет, чтобы отслоить кабель кнопки «Домой» от корпуса.

Снимите передний модуль панели.

Используйте медиатор для вскрытия, чтобы отрезать остатки клея, которые всё ещё могут соединять передний модуль с корпусом.

Если после установки нового дисплея у вас возникают «призрачные» или «фантомные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой, в выделенные области на задней стороне модуля. Запасные дигитайзеры iFixit уже имеют необходимую изоляцию и не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои в работе сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых полосок-пылевых барьеров, встречающихся на многих iPad.

При сборке перед установкой дисплея удалите оставшийся клей с iPad и очистите клеевые поверхности с помощью изопропилового спирта высокой концентрации (90% и выше) и безворсовой ткани. Это подготовит поверхность для новой клеевой ленты и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на заднюю сторону дисплея, воспользовавшись нашим руководством по нанесению клея для дисплея, прежде чем окончательно запечатывать устройство.

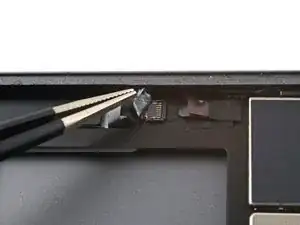

Снимите ленту, закрывающую ZIF-разъём кабеля управления кнопками.

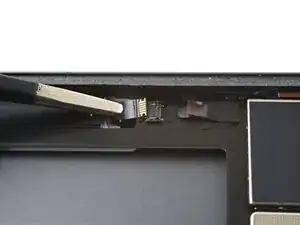

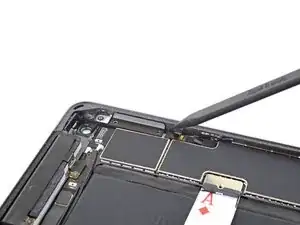

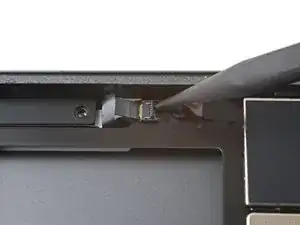

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы поднять небольшой шарнирный фиксатор на ZIF-разъёме кабеля управления кнопками.

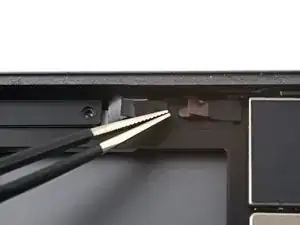

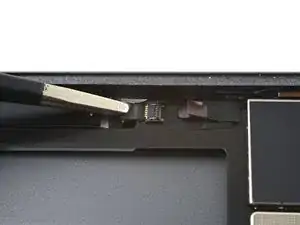

Используйте пинцет, чтобы аккуратно вытащить кабель управления кнопками прямо из ZIF-разъёма.

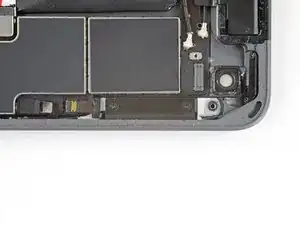

Отверткой Phillips удалите два винта длиной 2,3 мм, закрепляющие кронштейн кнопок регулировки громкости на задней панели.

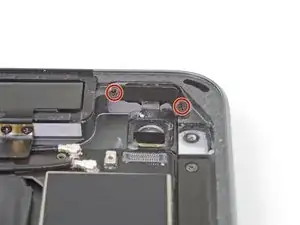

Отверткой Phillips удалите два винта длиной 2,3 мм, закрепляющие кронштейн кнопки блокировки.

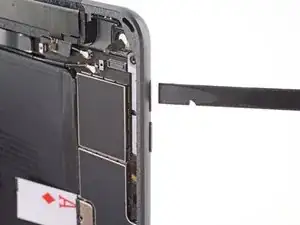

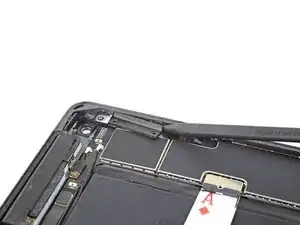

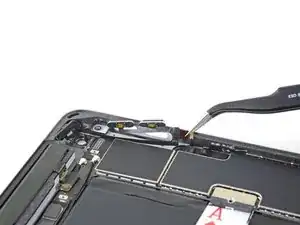

Вставьте наконечник лопатки между задней панелью и нижней частью кронштейна кнопок громкости, чтобы поддеть его.

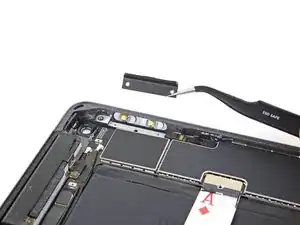

Снимите кронштейн кнопок громкости.

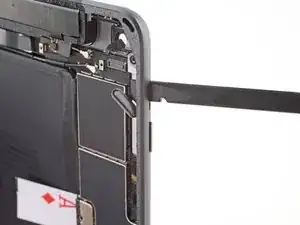

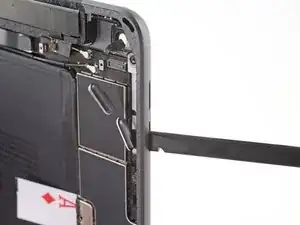

Используйте плоский конец лопатки, чтобы выдвинуть кнопки громкости из их пазов в задней панели.

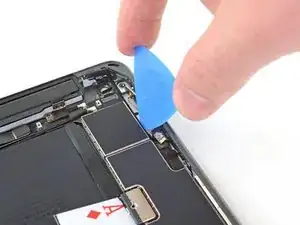

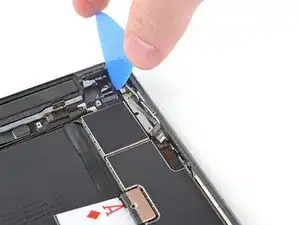

Вставьте медиатор между кабелем управления кнопками и задней панелью.

Сдвиньте медиатор вверх в сторону кнопки блокировки, чтобы отрезать клей, фиксирующий кабель управления кнопками к задней панели.

Снимите кабель управления кнопками.

После снятия кабеля управления кнопкой блокировки станет подвижной.

При сборке не забудьте установить кнопку блокировки обратно в её слот.

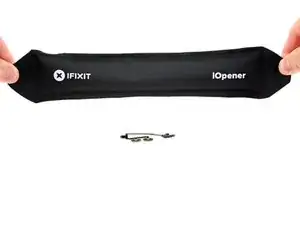

Разогрейте iOpener и приложите его к кабелю управления кнопками на тридцать секунд.

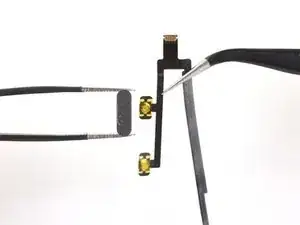

С помощью пинцета захватите верхнюю кнопку громкости.

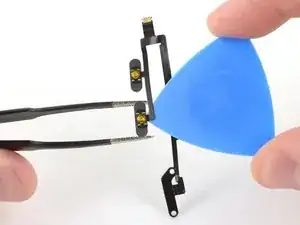

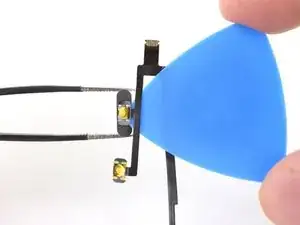

Вставьте медиатор между кабелем управления громкостью и верхней кнопкой громкости.

Отслойте кабель управления громкостью от верхней кнопки громкости.

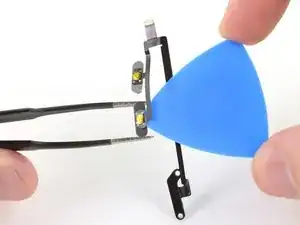

Повторите ту же процедуру, чтобы отслоить кабель управления громкостью от нижней кнопки громкости.

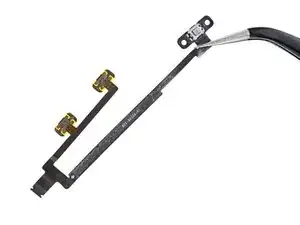

Пинцетом захватите кронштейн кнопки блокировки.

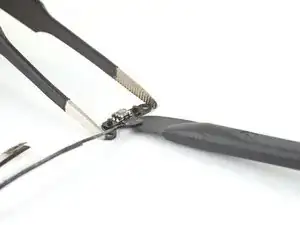

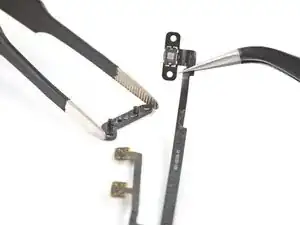

Вставьте штыковую лопатку или медиатор между кронштейном кнопки блокировки и кабелем управления кнопками.

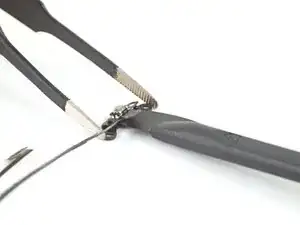

Отслойте кабель управления кнопками от штырей на кронштейне кнопки блокировки.

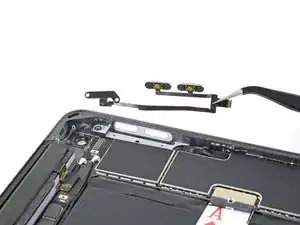

При сборке используйте ленту Tesa, чтобы прикрепить кнопки громкости и кронштейн кнопки блокировки к кабелю управления кнопками.

Остался только кабель управления кнопками.
