Замена правого динамика iPad 8

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного описания использования Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы он находился вровень между присосками.

Расположите присоски близко к середине левой кромки — одну сверху, одну снизу.

Удерживайте низ Anti‑Clamp неподвижно и крепко прижмите верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, прогревая вдоль левой кромки iPad.

Для полного описания использования фена ознакомьтесь с этим руководством.

Вставьте инструмент для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, добавьте нагрева в эту область и поверните ручку по часовой стрелке ещё на полоборота.

Не заворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте инструмент для вскрытия в зазор между дигитайзером и рамкой.

Вставьте второй инструмент для вскрытия в образовавшийся зазор.

Сдвиньте инструмент к нижнему левому углу устройства, чтобы отделить клей.

Оставьте инструмент в нижнем левом углу, чтобы клей не слипся снова.

Не волнуйтесь, если вы видите инструмент через дигитайзер — просто вытяните инструмент. ЖК‑экран не должен повредиться, но вы рискуете оставить трудноудаляемый клей.

Если инструмент для вскрытия застрял в клее, «прокатывайте» его вдоль стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первый инструмент для вскрытия к верхнему левому углу устройства, чтобы отделить клей.

Оставьте инструмент в верхнем левом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните инструмент вокруг верхнего левого угла устройства, чтобы отделить клей.

Просуньте монтажную лопатку вдоль верхнего края устройства, останавливаясь непосредственно перед фронтальной камерой.

Избегайте проведения лопаткой по фронтальной камере — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Выньте лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте лопатку над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку возле правой стороны фронтальной камеры перед продолжением.

Вставьте лопатку обратно и проведите её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую монтажную лопатку и проведите её к середине правого края iPad.

Кабели дисплея расположены примерно на полпути от нижнего края iPad. Прекратите движение, как только дойдёте до трёх дюймов от нижнего края iPad.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Проведите нижне‑левую лопатку к нижне‑левому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла, вы можете повредить антенну.

Оставьте лопатку в нижне‑левом углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в зазор, который вы только что создали на нижнем крае iPad.

Проведите лопатку над антенной, останавливаясь непосредственно перед кнопкой «Домой».

Проводите лопатку только в направлении к кнопке «Домой», а не в обратном, чтобы не повредить антенну.

Если нужно ещё раз провести лопатку по этому участку, выньте её и снова вставьте в нижне‑левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте монтажную лопатку в созданный зазор.

Проведите лопатку под кнопку «Домой» и к нижне‑правому углу, убедившись, что между дигитайзером и рамкой находится только кончик.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку обратно и проведите её в направлении кнопки «Домой», чтобы полностью отделить нижний клей.

Проводите лопатку только в направлении кнопки «Домой», а не в обратном, чтобы не повредить антенну.

Если нужно снова провести лопатку по этому участку, выньте её и снова вставьте в нижне‑правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей тёплый и мягкий, и что вы отделили весь клей монтажной лопаткой. Не стесняйтесь остановиться и повторно разогреть.

Поверните две монтажные лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя оставшийся клей в процессе.

Если ощущаете сильное сопротивление, повторно прогрейте края и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте монтажную лопатку между двумя кабелями дисплея, чтобы отделить оставшийся клей.

Когда весь клей будет отделён, откройте дигитайзер «как книгу» и расположите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — с помощью изопропилового спирта. Замените клей нашими клейкими полосками или предварительно вырезанными клейкими полосками.

Будьте внимательны к кабелям дисплея при сборке. Убедитесь, что они правильно сложены под экраном LCD, чтобы предотвратить повреждения.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, фиксирующие ЖК-дисплей в рамке.

Удалите любую ленту, закрывающую винты ЖК-дисплея.

В ходе ремонта отслеживайте каждый винт и обязательно возвращайте его на то же место, чтобы не повредить устройство.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе, он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы приподнять ЖК-дисплей в его пазе настолько, чтобы можно было взять его пальцами.

Переверните ЖК-дисплей, как страницу в книге: приподнимите около камеры и переверните над концом рамки с кнопкой «Домой».

Положите ЖК-дисплей на чистую, мягкую, не оставляющую волокон поверхность экраном вниз, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,3 мм, фиксирующий разъём аккумулятора на плате.

На этих фотографиях показан внешний вид разъёма батареи под логической платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что у разъёма батареи на плате имеются консольные пружины, которые прижимаются к контактным площадкам батареи. Поскольку и плата, и батарея приклеены, потребуется провести тонким гибким предметом между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью демпфера для батареи. Контакты батареи легко согнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на демпфере для батареи направлен вверх.

Подденьте демпфер для батареи под разъём батареи на плате под углом 35 градусов.

Не засовывайте демпфер под разъём с излишней силой. Если трудно разместить демпфер под платой, можно попробовать использовать игральную карту, чтобы отключить батарею.

Демпфер или игральная карта должны скользить под платой без препятствий. После вставки они должны находиться примерно под углом 15 градусов.

Оставьте демпфер для батареи на месте во время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие планку кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять планку кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отключить прижимной разъём кабеля ЖК-дисплея.

Чтобы вновь присоединить такие прижимные разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны.

Не нажимайте по центру. Если разъём сдвинут, контакты могут согнуться, что вызовет необратимое повреждение.

Полностью снимите ЖК-дисплей и расположите его экраном вниз на чистой, мягкой, не оставляющей волокон поверхности.

Используйте пинцет, чтобы отклеить ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы перевернуть маленькую шарнирную защёлку на ZIF-разъёме кабеля кнопки «Домой».

Используйте пинцет, чтобы вытащить ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отключить два прижимных разъёма кабелей дигитайзера.

Чтобы не повредить iPad, поддевать следует только сами разъёмы, а не гнездо на логической плате.

Используйте плоский конец лопатки, чтобы приподнять виброизоляционный элемент в нижнем правом углу устройства.

Будьте осторожны, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизоляционный элемент.

Кабель кнопки «Домой» закреплён небольшой клеящейся лентой.

Используйте пинцет, чтобы отклеить кабель кнопки «Домой» от рамки.

Снимите передний модуль панели.

Используйте монтажную лопатку, чтобы срезать остатки клея, которые могут продолжать скреплять передний модуль панели с рамой.

Если после установки нового дисплея у вас возникают «призрачные» или «фантомные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в выделенные зоны на тыльной стороне панели. Ремонтные дигитайзеры iFixit поставляются с необходимой изоляцией и, как правило, не требуют дополнительной ленты.

При отсутствии надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая сбои работы сенсора.

Изоляция невидима невооружённым глазом и отличается от поролоновых полос-пылезащит, встречающихся во многих iPad.

При сборке, перед установкой дисплея, удалите все остатки клея с корпуса iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% или выше) и безворсовой тканью. Это подготовит поверхность для нового клея и обеспечит надёжное склеивание.

Проверьте функции iPad и установите заранее нарезанные клеевые полосы на тыльную сторону дисплея согласно нашему руководству по нанесению клея для дисплея перед окончательной герметизацией.

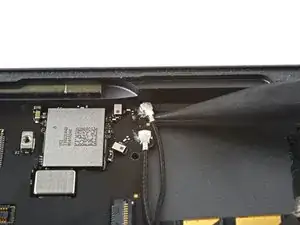

Вставьте остроконечный конец лопатки под правый антенный кабель и потяните строго вверх, чтобы отключить его.

При сборке эти соединения бывает сложно восстановить. Удерживайте каждый разъём на месте над его гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

Отделите правый антенный кабель.

Держите антенный кабель за сам кабель, а не за разъём. Тяга за разъёмы коаксиальных кабелей может их повредить.

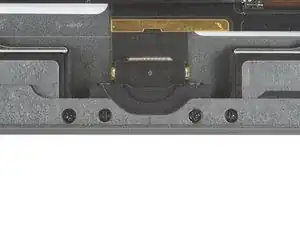

С помощью крестообразной отвёртки отвёрните три винта, закрепляющие правую антенну.

Один винт длиной 2.3 мм

Два винта длиной 1.4 мм

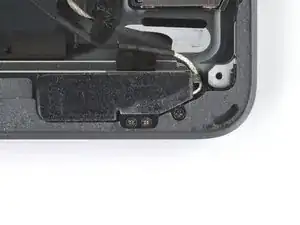

Антенный кабель закреплён на динамике небольшой металлической скобой. Скоба постоянно зажата на антенне и приклеена к корпусу динамика. Клей необходимо перерезать, чтобы извлечь антенну.

Осторожно вставьте монтажную лопатку между корпусом динамика и скобой.

Сдвиньте лопатку в сторону разъёма зарядки, чтобы перерезать клей.

Оттолкните скобу от динамика, пока она не освободится от ленты снизу.

Вставьте монтажную лопатку между антенной и сборкой динамика.

Подведите лопатку под антенну, чтобы перерезать поролоновый клей.

Снимите правую антенну.

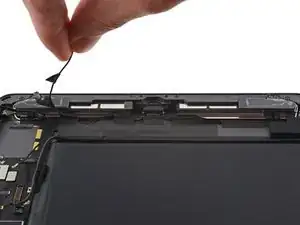

Вставьте остроконечный конец лопатки под левый антенный кабель и потяните строго вверх, чтобы отключить его.

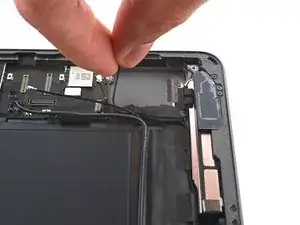

Отделите левый антенный кабель от задней крышки вдоль нижнего края iPad.

Отодвиньте левый антенный кабель в сторону.

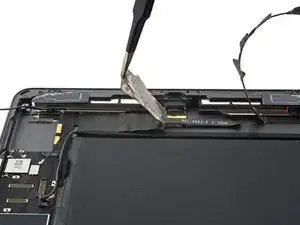

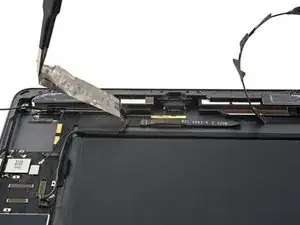

Используйте пинцет или ноготь, чтобы отодрать ленту, закрывающую разъёмы динамика.

Вы можете полностью снять ленту или остановиться, когда получите доступ к ZIF-разъёму правого динамика.

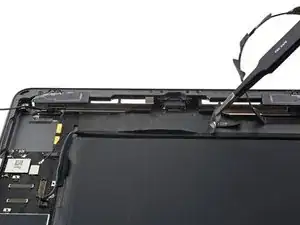

Используйте острый конец лопатки, монтажный инструмент или ноготь, чтобы поднять вверх маленький шарнирный фиксатор на ZIF-разъёме кабеля правого динамика.

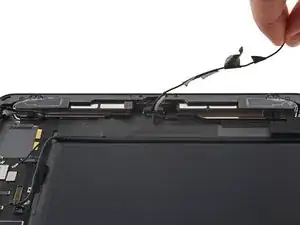

Используйте пинцет, чтобы осторожно вытянуть кабель правого динамика прямо из ZIF-разъёма.

С помощью крестообразной отвёртки отвёрните винт длиной 2.3 мм, закрепляющий правый динамик.

Осторожно оторвите уплотнительную ленту экрана от задней крышки.

Вставьте плоский конец лопатки в паз в корпусе динамика, рядом с углом задней крышки.

Оттолкните динамик от задней крышки.

Выдвиньте динамик из-под выступа на задней крышке.

Снимите правый динамик.
