Замена микрофонного блока iPad 8

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей разогревается, обратите внимание на следующие участки, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте под iPad какой‑нибудь предмет так, чтобы он ровно опирался между присосками.

Разместите присоски примерно по центру левой кромки — одну сверху, другую снизу.

Держите низ Anti‑Clamp неподвижно и сильно нажмите сверху на присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более цепкой.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабить и образовался зазор.

Если экран недостаточно прогревается, вы можете использовать фен, нагревая вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте монтажную лопатку под дигитайзер, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создает достаточного зазора, примените больше тепла к участку и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно подклеить присоску к разбитому экрану суперклеем.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте монтажную лопатку в зазор между дигитайзером и рамкой.

Вставьте вторую монтажную лопатку в созданный зазор.

Проведите лопаткой к нижнему левому углу устройства, чтобы разъединить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не слипся обратно.

Не беспокойтесь, если лопатка видна сквозь дигитайзер — просто выньте лопатку. ЖК‑экран не должен пострадать, но вы рискуете оставить трудноудаляемый клей.

Если лопатка застряла в клее, «прокатите» лопатку вдоль боковой стороны iPad, чтобы продолжить разделение клея.

Сдвиньте первую лопатку к верхнему левому углу устройства, чтобы разъединить клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не слипся обратно.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните лопатку вокруг верхнего левого угла устройства, чтобы разъединить клей.

Сдвиньте открывающую лопатку вдоль верхнего края устройства, остановившись непосредственно перед передней камерой.

Не проводите лопаткой по передней камере — вы можете повредить линзу. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между цифроаналоговым стеклом и рамкой остался только кончик.

Просуньте лопатку над передней камерой, чтобы разделить клей.

Оставьте лопатку рядом с правой стороной передней камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился заново.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую открывающую лопатку и сдвиньте её к середине правого края iPad.

Кабели дисплея находятся примерно на полпути от нижнего края iPad. Прекратите сдвигать лопатку, как только достигнете трёх дюймов от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы отделить клей.

Не вращайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в нижнем левом углу перед переходом к следующему шагу.

Вставьте новую открывающую лопатку в образованный зазор на нижнем краю iPad.

Проводите лопатку по антенне, останавливаясь непосредственно перед кнопкой «Домой».

Сдвигайте лопатку только в сторону кнопки «Домой», а не в противоположную сторону, иначе вы можете повредить антенну.

Если нужно снова пройти по этому участку, выньте лопатку и вставьте её заново в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте открывающую лопатку в образованный зазор.

Просуньте лопатку под кнопку «Домой» и направьте её к нижнему правому углу, убедившись, что между цифроаналоговым стеклом и рамкой находится только кончик лопатки.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её к кнопке «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в сторону кнопки «Домой», а не в противоположную сторону, иначе вы можете повредить антенну.

Если нужно снова пройти по этому участку, выньте лопатку и вставьте её заново в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом этапе. Не торопитесь, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей с помощью лопатки. Не стесняйтесь остановиться и подогреть снова.

Поверните две открывающие лопатки в левых углах iPad, чтобы слегка приподнять цифроаналоговое стекло, отделяя при этом оставшийся клей.

Если ощущается значительное сопротивление, снова подогрейте края и пройдитесь по ним открывающей лопаткой.

Поднимите левый край цифроаналогового стекла вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая цифроаналоговое стекло, просуньте открывающую лопатку между двумя кабелями дисплея, чтобы отделить последний участок клея.

Как только весь клей будет отделён, откройте цифроаналоговое стекло как книгу и разложите параллельно iPad.

При сборке очистите остатки клея с рамки — и с цифроаналогового стекла, если вы собираетесь использовать его повторно — изопропиловым спиртом. Замените клей на наши клейкие ленты или предварительно вырезанные клейкие карточки.

Будьте внимательны к кабелям дисплея при сборке устройства. Убедитесь, что они правильно сложены под экраном ЖК, чтобы избежать повреждений.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, крепящие ЖК-дисплей к рамке.

Снимите любую ленту, закрывающую винты ЖК-дисплея.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы избежать повреждения устройства.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе, он всё ещё подключён с помощью гибкого шлейфа.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в его посадочном месте лишь настолько, чтобы можно было взять его пальцами.

Переверните ЖК-дисплей как страницу книги, приподнимая в районе камеры и переворачивая его через сторону рамки с кнопкой «Домой».

Положите ЖК-дисплей на чистую, мягкую, не оставляющую ворс поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,3 мм, фиксирующий разъём аккумулятора на плате.

На этих фотографиях показан внешний вид разъёма аккумулятора под платой. Используйте их в качестве ориентира при безопасном отключении аккумулятора.

Обратите внимание, что у разъёма аккумулятора на плате есть консольно прикреплённые пружины, которые прижимают контакты аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам нужно будет поддвинуть что‑то тонкое и гибкое между контактами, чтобы разъединить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью изолятора батареи. Контакты аккумулятора легко согнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на изоляторе аккумулятора обращён вверх.

Вставьте изолятор аккумулятора под разъём аккумулятора на плате под углом 35 градусов.

Не проталкивайте изолятор аккумулятора под разъём с чрезмерной силой. Если трудно подвести изолятор под плату, можно попробовать использовать игральную карту, чтобы отключить аккумулятор.

Изолятор аккумулятора или игральная карта должны скользить под платой без препятствий. После вставки он должен находиться примерно под углом 15 градусов.

Оставьте изолятор аккумулятора на месте на время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие кронштейн кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём кабеля ЖК-дисплея.

Для повторного подключения прижимных разъёмов, подобных этому, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны.

Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворс поверхность.

Используйте пинцет, чтобы снять ленты, покрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять небольшой шарнирный фиксатор на ZIF-разъёме кабеля кнопки «Домой».

Используйте пинцет, чтобы вытащить ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два прижимных разъёма кабеля дигитайзера.

Чтобы не повредить iPad, поддевайте только сами разъёмы, а не гнездо на плате.

Используйте плоский конец лопатки, чтобы поддеть виброизолятор рядом с нижним правым углом устройства.

Будьте осторожны, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

Кабель кнопки «Домой» закреплён с помощью лёгкого клея.

Используйте пинцет, чтобы отодрать кабель кнопки «Домой» от рамки.

Снимите переднюю панель в сборе.

Используйте медиатор для вскрытия, чтобы срезать оставшийся клей, который может все еще соединять переднюю панель с рамой.

Если после установки нового дисплея у вас появляются «призрачные» или «фантомные» нажатия, это можно исправить, добавив слой очень тонкой изоляционной ленты, например ленты Каптон (полиимидной), в выделенные зоны на задней стороне панели. Запасные дигитайзеры iFixit имеют необходимую изоляцию и обычно не требуют добавления дополнительной ленты.

При отсутствии надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, что вызывает сбои сенсора.

Изоляция невидима невооруженным глазом и отличается от поролоновых полосок-пылезащитников, применяемых во многих iPad.

При повторной сборке, перед установкой дисплея удалите весь оставшийся клей с iPad и очистите места склейки раствором изопропилового спирта высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхность для нового клея и обеспечит надежное сцепление.

Проверьте функции iPad и установите заранее нарезанные полоски клея на заднюю сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем окончательно закрыть устройство.

Используйте отвертку Phillips, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие верхний кронштейн компонентов.

Используйте пинцет или пальцы, чтобы снять верхний кронштейн компонентов с рамы.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-коннектор шлейфа фронтальной камеры.

Корпус фронтальной камеры слабо приклеен к раме.

Вставьте медиатор для вскрытия между корпусом фронтальной камеры и рамой.

Проведите медиатором по периметру корпуса камеры, чтобы отделить клей.

Подденьте медиатором, чтобы отделить корпус фронтальной камеры от рамы.

Снимите корпус фронтальной камеры.

Фронтальная камера приклеена к сборке микрофона.

Вставьте лопатку между фронтальной камерой и сборкой микрофона.

Подденьте, чтобы отделить клей фронтальной камеры.

Снимите фронтальную камеру.

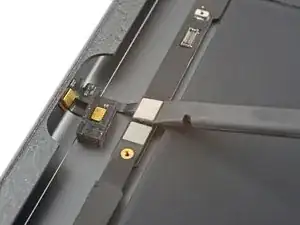

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-коннектор шлейфа микрофона.

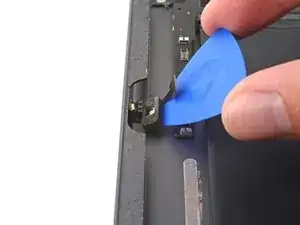

Вставьте медиатор между рамой и нижней частью микрофона, рядом с пресс-коннектором.

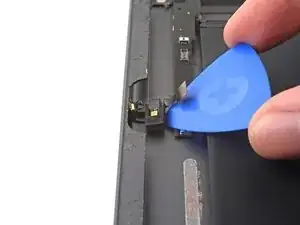

Проведите медиатор под микрофоном, поддевая вверх, чтобы отделить клей.

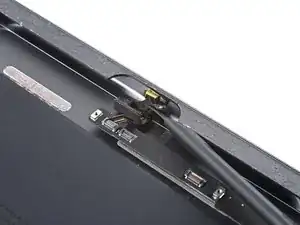

Вставьте лопатку с острым концом между рамой и верхней частью микрофона вдоль стенки рамы.

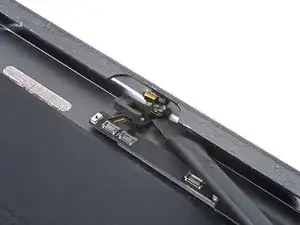

Проведите лопаткой под микрофоном и подденьте вбок, чтобы отделить клей.

С правой стороны микрофона находится большой комок клея; возможно, потребуется несколько раз прикладывать тепло, чтобы его разрыхлить.

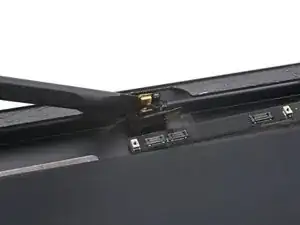

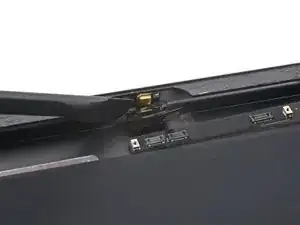

Вставьте лопатку с острым концом между рамой и правой стороной микрофона.

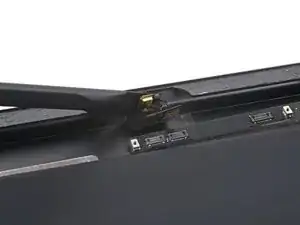

Проведите лопаткой, поддевая вверх, чтобы отделить клей.

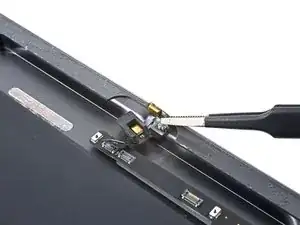

Используйте пинцет или пальцы, чтобы снять сборку микрофона с рамы.
