Замена левого динамика iPad 8

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей ослабляется, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите предмет под iPad так, чтобы он лежал ровно между присосками.

Расположите присоски ближе к середине левой кромки — одну вверху, одну внизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более цепкой.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать из выравнивания, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Если экран недостаточно нагревается, можно использовать фен, нагревая вдоль левой кромки iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте медиатор для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, дополнительно прогрейте область и поверните рукоятку по часовой стрелке ещё на полоборота.

Не проворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить свою работу.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске схватиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если всё остальное не помогает, можно приклеить присоску супер‑клеем к разбитому экрану.

Когда экран станет тёплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный вами зазор.

Сдвигайте медиатор к нижнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

Не беспокойтесь, если вы видите медиатор сквозь дигитайзер — просто вытяните медиатор. ЖК‑экран не должен пострадать, но вы рискуете оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатывайте» медиатор по боковой части iPad, чтобы продолжить отделение клея.

Сдвигайте первый медиатор к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите лопатку вдоль верхнего края устройства, остановившись непосредственно перед передней камерой.

Не проводите лопатку по передней камере, вы можете повредить объектив. Последующие шаги покажут, как этого избежать.

Вытяните лопатку так, чтобы между дигитайзером и рамкой остался только её кончик.

Проведите лопатку над передней камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной передней камеры перед продолжением.

Повторно вставьте лопатку и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся заново.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую лопатку и сдвиньте её к середине правого края iPad.

Шлейфы дисплея находятся примерно на полпути от низа iPad. Остановитесь, как только вы окажетесь в трёх дюймах от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в нижнем левом углу перед переходом к следующему шагу.

Вставьте новую лопатку в зазор, который вы только что создали на нижнем крае iPad.

Проведите лопатку над антенной, остановившись непосредственно перед кнопкой «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если нужно снова провести лопатку по этому участку, извлеките её и вставьте заново в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте лопатку в зазор, который вы только что создали.

Проведите лопатку под кнопкой «Домой» и к нижнему правому углу, убедившись, что только кончик находится между дигитайзером и рамкой.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Повторно вставьте лопатку и сдвиньте её к кнопке «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если нужно снова провести лопатку по этому участку, извлеките её и вставьте заново в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Работайте спокойно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей лопаткой. Не стесняйтесь остановиться и повторно разогреть.

Поверните две лопатки на левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя последний клей в процессе.

Если возникает значительное сопротивление, повторно разогрейте кромки и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте лопатку между двумя шлейфами дисплея, чтобы отделить последний клей.

После того как весь клей отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — изопропиловым спиртом. Замените клей нашими клеевыми полосками или предварительно вырезанными клеевыми картами.

При сборке учтите шлейфы дисплея. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

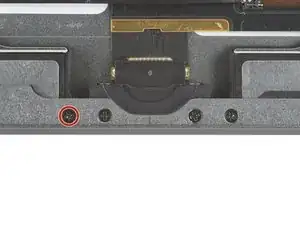

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, крепящие ЖК-дисплей к раме.

Удалите любую ленту, закрывающую винты ЖК-дисплея.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить устройство.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе, он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей из гнезда так, чтобы можно было взять его пальцами.

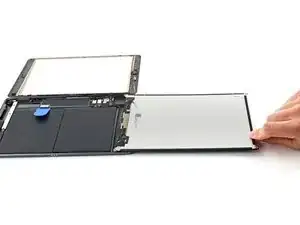

Переверните ЖК-дисплей как страницу в книге, поднимая у камеры и переворачивая через край рамы с кнопкой «Домой».

Положите ЖК-дисплей на чистую, мягкую, не оставляющую ворса поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,3 мм, крепящий разъём батареи к плате.

Эти фотографии показывают, как выглядит разъём батареи под платой. Используйте их как справку при безопасном отключении батареи.

Обратите внимание, что у разъёма батареи на плате есть консольные пружины, которые нажимают на контактные площадки батареи. Поскольку и плата, и батарея приклеены, вам потребуется вставить что‑то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи повернут вверх.

Вставьте блокиратор батареи под разъём батареи на плате под углом примерно 35 градусов.

Не засовывайте блокиратор под разъём с чрезмерной силой. Если трудно подвести блокиратор под плату, можно попробовать использовать игральную карту, чтобы отключить батарею.

Блокиратор батареи или игральная карта в идеале должны скользить под плату без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, крепящие кронштейн кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля дисплея.

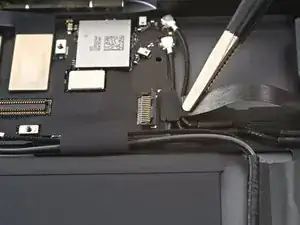

Используйте плоский конец лопатки, чтобы поддеть и отключить нажимной разъём кабеля ЖК-дисплея.

Чтобы снова подключить такие нажимные разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите на другой стороне.

Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

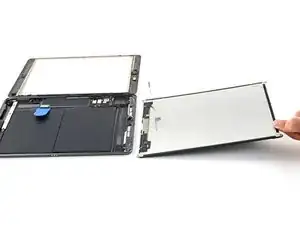

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность.

Используйте пинцет, чтобы отклеить ленту, покрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Используйте пинцет, чтобы вытянуть шлейф кабеля кнопки «Домой» прямо из ZIF-разъёма.

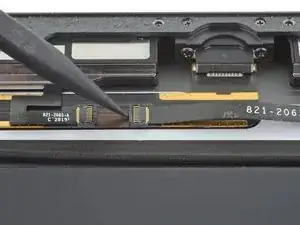

Используйте плоский конец лопатки, чтобы поддеть и отключить два нажимных разъёма шлейфов дигитайзера.

Чтобы не повредить iPad, поддевайте только сами разъёмы, а не разъёмную гнездо на плате.

Используйте плоский конец лопатки, чтобы приподнять виброизоляцию внизу справа устройства.

Следите, чтобы не проколоть и не порвать шлейф кнопки «Домой».

Снимите виброизоляцию.

Кабель кнопки «Домой» закреплён небольшой полосой клея.

Используйте пинцет, чтобы отклеить кабель кнопки «Домой» от рамы.

Снимите переднюю панель в сборе.

Используйте медиатор для отслаивания оставшегося клея, который может всё ещё соединять переднюю панель с рамкой.

Если при использовании нового дисплея вы сталкиваетесь с «призрачными» или «фантомными» касаниями, это можно устранить, нанесением слоя очень тонкой изоляционной ленты, например каптоновой ленты, на выделенные зоны с обратной стороны панели. Запасные дигитайзеры iFixit уже оснащены необходимой изоляцией и не должны требовать дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая некорректную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых пылевых уплотнительных полос, применяемых во многих iPad.

При сборке, перед установкой дисплея удалите остатки клея с iPad и очистите поверхности, на которые будет наноситься клей, с помощью изопропилового спирта высокой концентрации (90% и выше) и безворсовой ткани. Это подготовит поверхности к новой адгезии и обеспечит надёжное склеивание.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на заднюю сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, перед окончательной герметизацией.

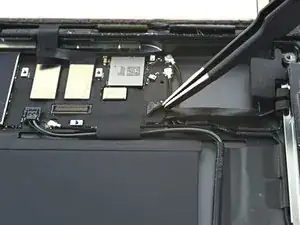

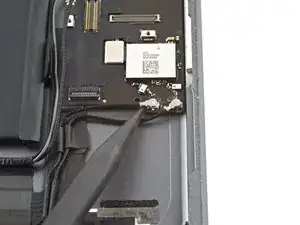

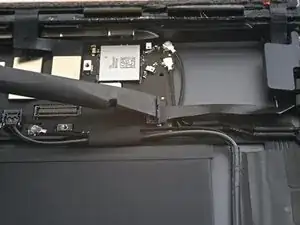

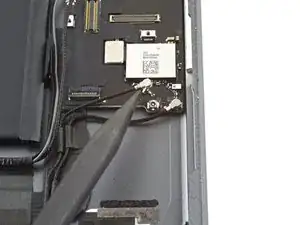

Вставьте заострённый конец лопатки под левый антенный кабель и поднимите строго вверх, чтобы отсоединить его.

При сборке такие разъёмы бывает трудно подсоединить. Зафиксируйте каждый разъём над его гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

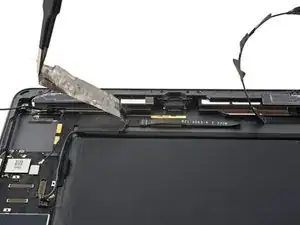

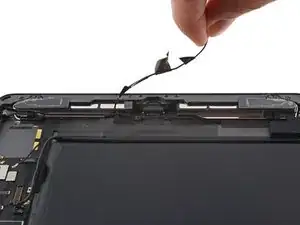

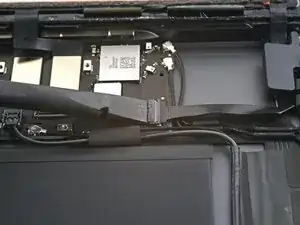

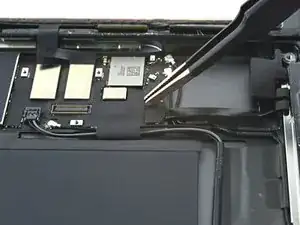

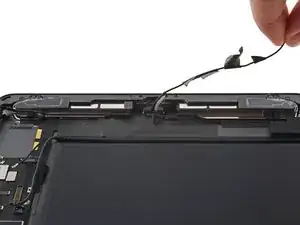

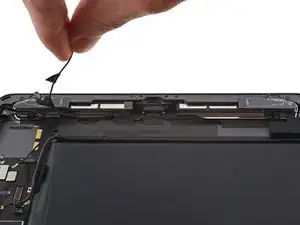

Отклейте левый антенный кабель от задней крышки.

Держите антенный кабель за сам кабель, а не за разъём. Тяну за разъёмы коаксиальные кабели могут ломаться.

Лента, фиксирующая левый антенный кабель, находится под лентой, фиксирующей правый антенный кабель. Если возникают трудности, отсоедините и отодвиньте правый антенный кабель.

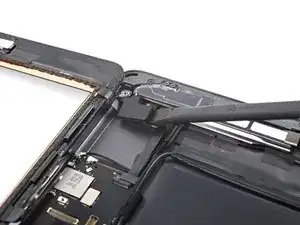

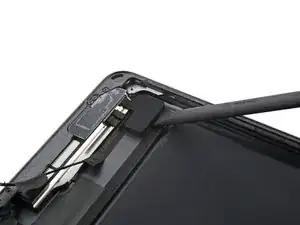

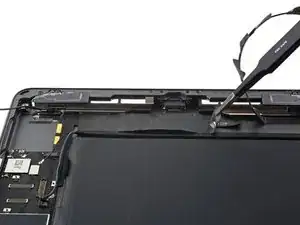

Используйте плоский конец лопатки, чтобы приподнять демпфер вибрации в нижнем левом углу iPad.

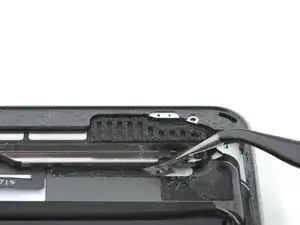

Снимите демпфер вибрации пинцетом.

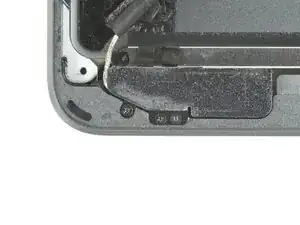

Используйте крестовую отвёртку, чтобы вынуть три винта, крепящие правую антенну.

Один винт длиной 2,3 мм

Два винта длиной 1,4 мм

Антенный кабель прикреплён к динамику небольшой металлической скобой. Скоба герметично обжата на кабеле и приклеена к корпусу динамика. Клей необходимо разрезать, чтобы извлечь антенну.

Вставьте медиатор между корпусом динамика и скобой.

Проведите медиатором в направлении зарядного порта, чтобы перерезать клей.

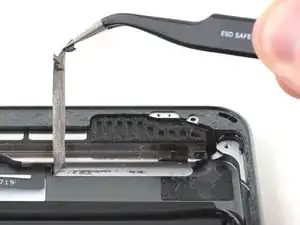

Оттолкните скобу от динамика, чтобы освободить её от ленты под ней.

Вставьте медиатор между антенной и сборкой динамика.

Пропустите медиатор под антенной, чтобы перерезать пенопластовый клей.

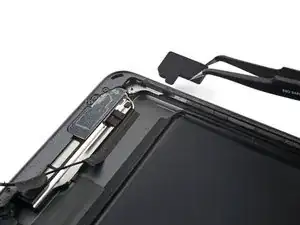

Используйте пинцет или пальцы, чтобы снять левую антенну.

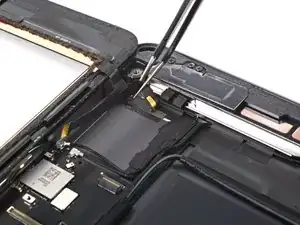

Пинцетом или ногтем отогните ленту, закрывающую разъёмы динамика.

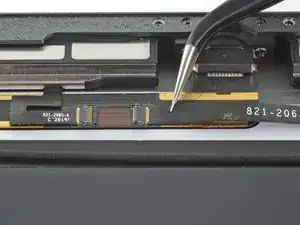

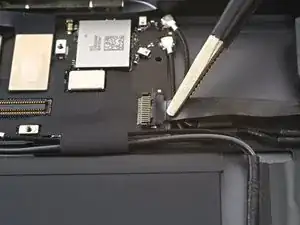

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную защёлку на ZIF-разъёме кабеля левого динамика.

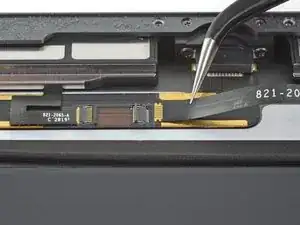

Аккуратно потяните кабель левого динамика прямо из ZIF-разъёма с помощью пинцета.

Используйте крестовую отвёртку, чтобы вынуть винт длиной 2,3 мм, крепящий левый динамик.

Снимите ленту, удерживающую динамик к задней крышке.

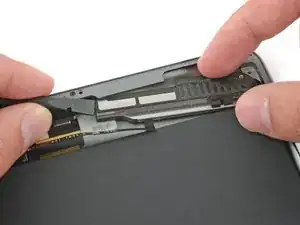

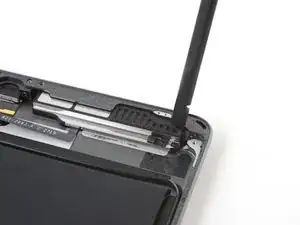

Вставьте плоский конец лопатки в паз корпуса динамика, рядом с углом задней крышки.

Оттолкните динамик от задней крышки.

Выдвиньте динамик, пододвинув его из-под полки на задней крышке.

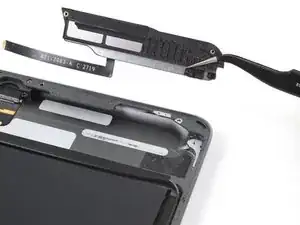

Снимите левый динамик.
