Замена передней камеры iPad 8

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока вы ждёте ослабления клея, обратите внимание на следующие области, чувствительные к поддеванию:

Передняя камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного способа.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad предмет так, чтобы устройство лежало ровно между присосками.

Расположите присоски ближе к середине левой кромки — одна сверху, другая снизу.

Удерживая нижнюю часть Anti‑Clamp, крепко прижмите верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, ослабьте присоски немного и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для вскрытия.

Если экран недостаточно прогревается, можно использовать фен, чтобы нагреть вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте медиатор под оцифровщик, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните ручку по часовой стрелке ещё на полоборота.

Не проворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удерживаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску на супер‑клей к разбитому стеклу.

Когда экран станет тёплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между оцифровщиком и рамкой.

Вставьте медиатор в зазор между оцифровщиком и рамкой.

Вставьте второй медиатор в созданный зазор.

Проведите медиатором к нижнему‑левому углу устройства, чтобы отделить клей.

Оставьте медиатор в нижнем‑левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если вы видите медиатор сквозь оцифровщик — просто вытащите его. ЖК‑экран не должен быть повреждён, но есть риск оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатите» медиатор вдоль боковой поверхности iPad, чтобы продолжить отделение клея.

Проведите первым медиатором к верхнему‑левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем‑левом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего‑левого угла устройства, чтобы отделить клей.

Проведите монтажную лопатку вдоль верхнего края устройства, останавливаясь незадолго до передней камеры.

Избегайте проведения лопаткой по передней камере, так как вы можете повредить линзу. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Проведите лопатку над передней камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной передней камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её в сторону верхнего правого угла устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы предотвратить повторное склеивание.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы разъединить клей.

Вставьте новую монтажную лопатку и сдвиньте её до середины правого края iPad.

Кабели дисплея находятся примерно на половине расстояния от нижней части iPad. Остановитесь, когда достигнете трёх дюймов от нижней части iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла, так как вы можете повредить антенну.

Оставьте лопатку в нижнем левом углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в образованный зазор на нижнем краю iPad.

Проведите лопатку над антенной, остановившись незадолго до кнопки «Домой».

Проводите лопатку только в направлении к кнопке «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если нужно снова провести лопатку по этому участку, выньте её и вставьте заново в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте монтажную лопатку в созданный зазор.

Проведите лопатку под кнопку «Домой» и в сторону нижнего правого угла, убедившись, что между дигитайзером и рамкой находится только кончик.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её в сторону кнопки «Домой», чтобы полностью отделить нижний клей.

Проводите лопатку только в направлении к кнопке «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если нужно снова провести лопатку по этому участку, выньте её и вставьте заново в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Не торопитесь, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей при помощи лопатки. Не бойтесь остановиться и снова нагреть.

Поверните две монтажные лопатки на левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя при этом последние участки клея.

Если ощущается сильное сопротивление, снова нагрейте края и проработайте их монтажной лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте монтажную лопатку между двумя кабелями дисплея, чтобы отделить последние участки клея.

После того как весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При обратной сборке удалите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — с помощью изопропилового спирта. Замените клей нашими клейкими лентами или готовыми клейкими картами.

Будьте внимательны к кабелям дисплея при сборке устройства. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, крепящие ЖК-дисплей к раме.

Удалите любую ленту, закрывающую винты ЖК-дисплея.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно в то же место, откуда был извлечён, чтобы не повредить устройство.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе, он всё ещё подключён через гибкий кабель.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в углублении лишь настолько, чтобы взять его пальцами.

Переверните ЖК-дисплей как страницу в книге, приподнимая возле камеры и поворачивая его через сторону с кнопкой «Домой».

Положите ЖК-дисплей на чистую мягкую безворсовую поверхность лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,3 мм, крепящий разъём батареи к плате логики.

На этих фотографиях показан вид разъёма батареи с обратной стороны платы логики. Используйте их в качестве ориентира при безопасном отключении батареи.

Обратите внимание: на плате логики у разъёма батареи есть консольные пружины, которые давят на контактные площадки батареи. Поскольку и плата, и батарея приклеены, потребуется сдвинуть тонкий гибкий предмет между контактными точками, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко согнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи направлен вверх.

Slide the battery blocker underneath the logic board's battery connector at a 35 degree angle.

Не засовывайте блокиратор батареи под разъём с чрезмерной силой. Если у вас возникают трудности с установкой блокиратора под плату логики, вы можете попробовать использовать карточку для отключения батареи.

Блокиратор батареи или карточка должны по возможности скользить под плату логики без препятствий. После вставки он должен располагаться под углом примерно 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, крепящие кронштейн кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём кабеля ЖК-дисплея.

Для повторного подключения подобных прижимных разъёмов аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны.

Не нажимайте на середину. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую мягкую безворсовую поверхность.

Используйте пинцет, чтобы оторвать ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Используйте пинцет, чтобы вытащить ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два прижимных разъёма кабелей дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не гнездо на плате логики.

Используйте плоский конец лопатки, чтобы поддеть виброизолятор в правом нижнем углу устройства.

Берегитесь не проткнуть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

Ленточный кабель кнопки «Домой» зафиксирован лёгким клеем.

Используйте пинцет, чтобы отлепить ленточный кабель кнопки «Домой» от рамы.

Снимите переднюю панель в сборе.

Используйте медиатор для разрезания оставшегося клея, который может всё ещё соединять переднюю панель с рамой.

Если после установки нового дисплея возникают проблемы с «призрачными» или «фантомными» касаниями, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в выделенные области на обратной стороне панели. Заменяемые дигитайзеры iFixit поставляются с надлежащей изоляцией и обычно не требуют дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои в работе сенсора.

Изоляция невидима невооружённым глазом и отличается от пеновых пылезащитных полосок, используемых на многих iPad.

При сборке перед установкой дисплея удалите остатки клея с iPad и очистите склеиваемые поверхности спиртом высокой концентрации (90% или выше) и безворсовой тканью. Это подготовит устройство к новой клейкой ленте и обеспечит надёжное склеивание.

Проверьте функции iPad и установите заранее вырезанные клейкие полосы на обратную сторону дисплея, следуя нашему руководству по нанесению клейких полос для дисплея, прежде чем окончательно закрыть устройство.

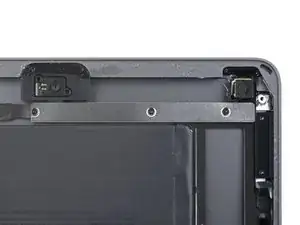

Используйте крестообразную отвёртку, чтобы выкрутить три винта длиной 1,4 мм, крепящие верхний кронштейн компонентов.

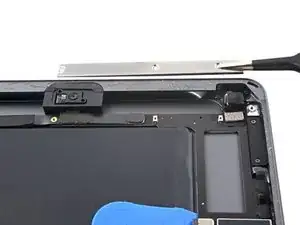

Используя пинцет или пальцы, снимите верхний кронштейн компонентов с рамы.

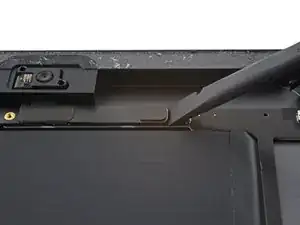

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор кабеля фронтальной камеры.

Корпус фронтальной камеры слабо приклеен к раме.

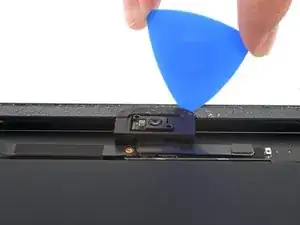

Вставьте медиатор между корпусом фронтальной камеры и рамой.

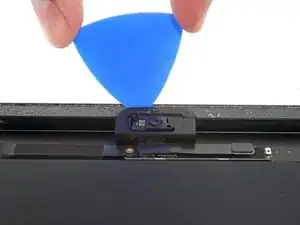

Проведите медиатором по периметру корпуса камеры, чтобы отделить клей.

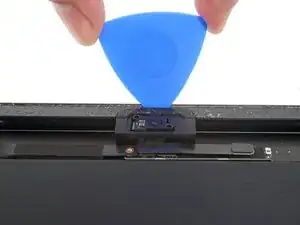

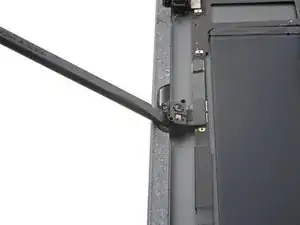

Подденьте медиатором, чтобы отделить корпус фронтальной камеры от рамы.

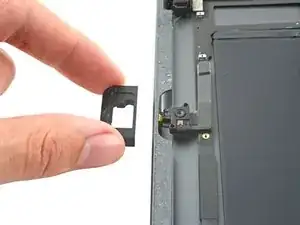

Снимите корпус фронтальной камеры.

Фронтальная камера приклеена к узлу микрофона.

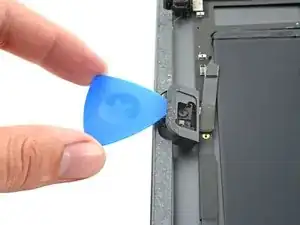

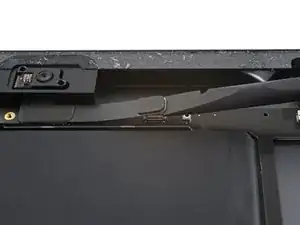

Вставьте лопатку между фронтальной камерой и узлом микрофона.

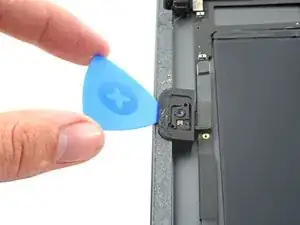

Подденьте, чтобы отделить клей фронтальной камеры.

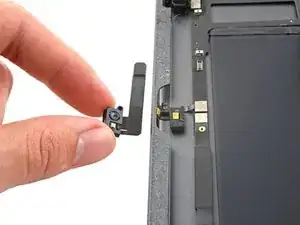

Снимите фронтальную камеру.
