Замена задней камеры iPad 8

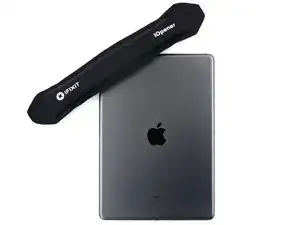

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полного описания использования Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы он опирался ровно между присосками.

Расположите присоски примерно по центру левой кромки — одну сверху, одну снизу.

Удерживая нижнюю часть Anti‑Clamp неподвижно, сильно надавите на верхнюю присоску, чтобы создать всасывание.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту для создания более цепкой поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать из положения, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Если экран недостаточно нагревается, можно использовать фен, чтобы прогреть вдоль левой кромки iPad.

Для полного описания использования фена ознакомьтесь с этим руководством.

Вставьте медиатор для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, примените больше тепла к области и поверните рукоятку по часовой стрелке на пол-оборота.

Не поворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите ручку‑присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшую щель между дигитайзером и рамкой.

Вставьте медиатор для вскрытия в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный зазор.

Просуньте медиатор в направлении нижнего‑левого угла устройства, чтобы разъединить клей.

Оставьте медиатор в нижнем‑левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если вы видите медиатор через дигитайзер — просто вытяните медиатор. ЖК‑экран не должен пострадать, но вы рискуете оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатите» его вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Просуньте первый медиатор в направлении верхнего‑левого угла устройства, чтобы разъединить клей.

Оставьте медиатор в верхнем‑левом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего‑левого угла устройства, чтобы отделить клей.

Сдвиньте монтажную лопатку вдоль верхнего края устройства, остановившись прямо перед фронтальной камерой.

Избегайте сдвига лопатки через фронтальную камеру, чтобы не повредить объектив. Следующие шаги покажут, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте лопатку над фронтальной камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью разъединить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы разъединить клей.

Вставьте новую монтажную лопатку и сдвиньте её к середине правого края iPad.

Кабели дисплея расположены примерно посередине от нижней части iPad. Прекратите сдвиг, достигнув трёх дюймов от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте монтажную лопатку внизу слева к левому нижнему углу, чтобы разъединить клей.

Не вращайте лопатку полностью вокруг угла, чтобы не повредить антенну.

Оставьте лопатку в левом нижнем углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в щель, которую вы только что создали на нижнем краю iPad.

Сдвиньте лопатку над антенной, остановившись прямо перед кнопкой «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если потребуется пройти эту часть ещё раз, выньте и снова вставьте лопатку в левом нижнем углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте монтажную лопатку в щель, которую вы только что создали.

Протолкните лопатку под кнопку «Домой» и в направлении нижнего правого угла, следя за тем, чтобы только кончик находился между дигитайзером и рамкой.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её к кнопке «Домой», чтобы полностью разъединить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если потребуется пройти эту часть ещё раз, выньте и снова вставьте лопатку в правом нижнем углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте предельно осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы разъединили весь клей монтажной лопаткой. Не стесняйтесь остановиться и снова нагреть.

Поверните две монтажные лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, тем самым отделяя оставшийся клей.

Если ощущается значительное сопротивление, снова нагрейте края и обработайте их монтажной лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно разъединить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте монтажную лопатку между двумя кабелями дисплея, чтобы разъединить оставшийся клей.

Когда весь клей будет разъединён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите остатки клея с рамки — и с дигитайзера, если вы планируете использовать его повторно — изопропиловым спиртом. Замените клей нашими клейкими лентами или предварительно вырезанными клеевыми картами.

Будьте внимательны к кабелям дисплея при сборке. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы предотвратить повреждения.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, крепящие ЖК‑дисплей к рамке.

Удалите любую ленту, закрывающую винты ЖК‑дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.

Не пытайтесь полностью снять ЖК‑дисплей на этом этапе — он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы поддеть ЖК‑дисплей в его углублении настолько, чтобы можно было взять его пальцами.

Переверните ЖК‑дисплей как страницу в книге, поднимая в области камеры и переворачивая через сторону рамки с кнопкой «Домой».

Положите ЖК‑дисплей лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,3 мм, крепящий разъём батареи к плате логики.

На этих фото показано, как выглядит разъём батареи под платой логики. Используйте их как справочное изображение при безопасном отсоединении батареи.

Обратите внимание: у разъёма батареи на плате логики есть консольные пружины, которые прижимают контакты батареи. Поскольку и плата логики, и батарея приклеены, вам нужно будет просунуть тонкий гибкий предмет между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко согнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи находится сверху.

Просуньте блокиратор батареи под разъём батареи на плате логики под углом 35 градусов.

Не проталкивайте блокиратор батареи под разъём с чрезмерной силой. Если у вас возникают трудности с подкладкой блокиратора под плату логики, можно попробовать использовать игральную карточку, чтобы отключить батарею.

Блокиратор батареи или игральная карточка в идеале должны скользить под платой логики без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте на время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, крепящие скобу кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять скобу кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём кабеля ЖК‑дисплея.

Чтобы снова подключить такие прижимные разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны.

Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК‑дисплей и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность.

Используйте пинцет, чтобы снять ленту, закрывающую ZIF‑разъём шлейфа кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы перевернуть маленький шарнирный фиксатор на ZIF‑разъёме шлейфа кнопки «Домой».

Используйте пинцет, чтобы аккуратно вытащить шлейф кнопки «Домой» прямо из ZIF‑разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два прижимных разъёма шлейфа дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не гнездо на плате логики.

Используйте плоский конец лопатки, чтобы поддеть виброизоляционную шайбу в правом нижнем углу устройства.

Следите, чтобы не проколоть и не порвать шлейф кнопки «Домой».

Снимите виброизоляционную шайбу.

Шлейф кнопки «Домой» закреплён лёгким клеем.

Используйте пинцет, чтобы отделить шлейф кнопки «Домой» от рамки.

Снимите переднюю панель в сборе.

Используйте медиатор для вскрытия, чтобы срезать оставшийся клей, который может всё ещё соединять переднюю панель в сборе с рамой.

Если после установки нового дисплея появляются «призрачные» или «фантомные» прикосновения, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в выделенные области на задней стороне панели. Запасные дигитайзеры iFixit поставляются с необходимой изоляцией и, как правило, не требуют добавления дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая сбои в работе сенсора.

Изоляция незаметна невооружённым глазом и отличается от пенистых пылевых уплотнителей, встречающихся во многих iPad.

При сборке, перед установкой дисплея, удалите оставшийся клей с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой салфеткой. Это подготовит поверхности для новой клейкой ленты и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клейкие полосы на заднюю сторону дисплея, следуя нашему руководству по нанесению клейкой ленты для дисплея, прежде чем герметизировать устройство.

Используйте крестовую отвертку, чтобы отвернуть три винта длиной 1,4 мм, фиксирующие верхний кронштейн компонентов.

Снимите верхний кронштейн компонентов с рамы с помощью пинцета или пальцами.

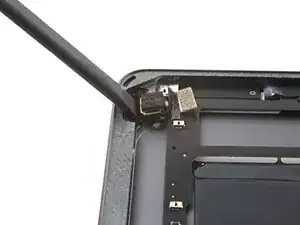

Используйте плоский край лопатки, чтобы приподнять и отсоединить пресс-коннектор задней камеры.

Нагрейте iOpener и приложите его к верхнему левому краю задней панели iPad на тридцать секунд, чтобы ослабить клей задней камеры.

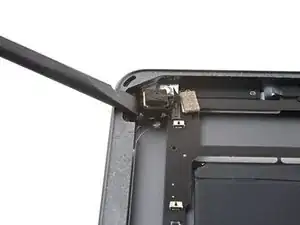

Используйте лопатку, чтобы поддеть заднюю камеру и вывести её из рамы.

Снимите заднюю камеру с помощью пинцета или руками.
