Замена аккумулятора iPad 8

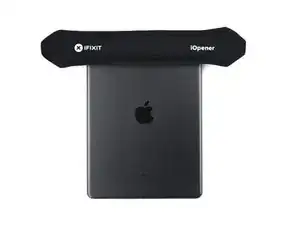

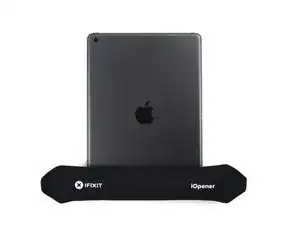

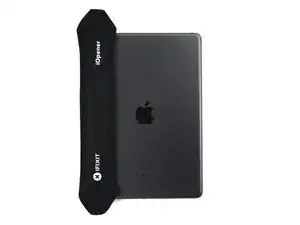

Подогрейте iOpener и приложите его к левой грани устройства на две минуты.

Пока клей разогревается и ослабевает, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp посмотрите это руководство.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad предмет так, чтобы устройство располагалось ровно между присосками.

Расположите присоски ближе к середине левой грани — одну сверху, одну снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и плотно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут сдвигаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Если экран недостаточно прогревается, можно использовать фен, прогревая вдоль левой грани iPad.

Для полного руководства по использованию фена посмотрите это руководство.

Вставьте лезвие для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, дополнительно прогрейте область и поверните рукоятку по часовой стрелке ещё на полоборота.

Не крутите более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску на суперклей к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой грани экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамой.

Вставьте лезвие для вскрытия в зазор между дигитайзером и рамой.

Вставьте второе лезвие для вскрытия в созданный зазор.

Сдвиньте лезвие к нижнему левому углу устройства, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не слипся обратно.

Не волнуйтесь, если через дигитайзер видно лезвие — просто вытащите его. ЖК‑экран не должен пострадать, но вы рискуете оставить трудновыводимый клей.

Если лезвие застряло в клее, "прокатите" лезвие вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первое лезвие для вскрытия к верхнему левому углу устройства, чтобы отделить клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не слипся обратно.

Подогрейте iOpener и приложите его к верхней грани устройства на две минуты.

Поверните лезвие вокруг верхнего левого угла устройства, чтобы отделить клей.

Просуньте пике для вскрытия вдоль верхнего края устройства, останавливаясь незадолго до передней камеры.

Не проводите пике по поверхности передней камеры — вы можете повредить объектив. Следующие шаги покажут, как этого избежать.

Вытащите пике до тех пор, пока между дигитайзером и рамкой не останется только кончик.

Проведите пике над передней камерой, чтобы разъединить клей.

Оставьте пике рядом с правой стороной передней камеры перед продолжением.

Вставьте пике снова и сдвиньте его к верхнему правому углу устройства, чтобы полностью разъединить верхний клей.

Оставьте пике в верхнем правом углу, чтобы клей не сомкнулся снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните пике вокруг верхнего правого угла устройства, чтобы разъединить клей.

Вставьте новое пике для вскрытия и сдвиньте его к середине правого края iPad.

Шлейфы дисплея расположены примерно на половине расстояния от нижнего края iPad. Прекратите сдвиг, как только дойдёте до трёх дюймов от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте пике в нижнем левом углу к этому углу, чтобы разъединить клей.

Не полностью проводите пике по углу, так как вы можете повредить антенну.

Оставьте пике в нижнем левом углу перед переходом к следующему шагу.

Вставьте новое пике для вскрытия в щель, которую вы только что создали на нижнем краю iPad.

Проведите пике над антенной, останавливаясь незадолго до кнопки «Домой».

Сдвигайте пике только в направлении к кнопке «Домой», а не в обратном направлении, чтобы не повредить антенну.

Если нужно провести пике по этому участку снова, извлеките его и вставьте заново в нижнем левом углу.

Оставьте пике слева от кнопки «Домой» перед продолжением.

Вставьте пике для вскрытия в щель, которую вы только что сделали.

Проведите пике под кнопку «Домой» и в сторону нижнего правого угла, следя за тем, чтобы только кончик находился между дигитайзером и рамкой.

Вставляйте пике не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте пике снова и сдвиньте его в направлении кнопки «Домой», чтобы полностью разъединить нижний клей.

Сдвигайте пике только в сторону кнопки «Домой», а не в обратном направлении, чтобы не повредить антенну.

Если нужно провести пике по этому участку снова, извлеките его и вставьте заново в нижнем правом углу.

Оставьте пике справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте особенно осторожны на этом шаге. Действуйте неторопливо, убедитесь, что клей горячий и мягкий, и что вы разъединили весь клей с помощью пике. Не стесняйтесь остановиться и повторно нагреть.

Поверните два пике для вскрытия на левых углах iPad, чтобы слегка приподнять дигитайзер, при этом отделяя оставшийся клей.

Если ощущается значительное сопротивление, повторно нагрейте края и обработайте их пике.

Поднимите левый край дигитайзера вверх, чтобы дальше разъединить клей вдоль правого края iPad.

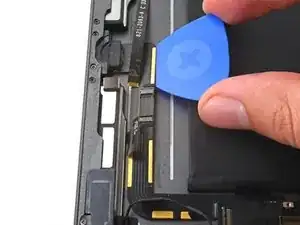

Поддерживая дигитайзер, проведите пике между двумя шлейфами дисплея, чтобы разъединить оставшийся клей.

После того как весь клей отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке удалите остатки клея с рамки — и с дигитайзера, если вы собираетесь его повторно использовать — с помощью изопропилового спирта. Замените клей нашими клеевыми лентами или предварительно вырезанными клеевыми картами.

При повторной сборке учитывайте шлейфы дисплея. Убедитесь, что они правильно уложены под ЖК-экраном, чтобы избежать повреждений.

Используйте крестообразную отвертку Phillips, чтобы выкрутить четыре винта длиной 4,3 мм, крепящие ЖК-дисплей к корпусу.

Удалите любую ленту, закрывающую винты ЖК-дисплея.

В ходе ремонта следите за каждым винтом и обязательно возвращайте его обратно на то же место, чтобы не повредить устройство.

Не пытайтесь полностью снять ЖК-дисплей на этом шаге — он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в его гнезде настолько, чтобы можно было захватить его пальцами.

Переверните ЖК-дисплей, как страницу в книге, поднимая возле камеры и переворачивая его через сторону с кнопкой «Домой».

Положите ЖК-дисплей лицевой стороной вниз на чистую, мягкую безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестообразную отвертку Phillips, чтобы выкрутить винт длиной 2,3 мм, крепящий разъём батареи к плате логики.

На этих фото показано, как выглядит разъём батареи под платой логики. Используйте эти фото как справочник при безопасном отсоединении батареи.

Обратите внимание, что у разъёма батареи на плате логики есть консольные пружины, надавливающие на контакты батареи. Поскольку и плата логики, и батарея приклеены, вам нужно будет просунуть что-то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи направлен вверх.

Просуньте блокиратор батареи под разъём батареи на плате логики под углом 35 градусов.

Не проталкивайте блокиратор батареи под разъём с чрезмерной силой. Если трудно вставить блокиратор под плату логики, можно попробовать использовать игральную карту, чтобы отключить батарею.

Идеально, если блокиратор батареи или игральная карта проходит под платой логики без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте, пока работаете.

Используйте крестообразную отвертку Phillips, чтобы выкрутить три винта длиной 1,4 мм, крепящие кронштейн кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля дисплея.

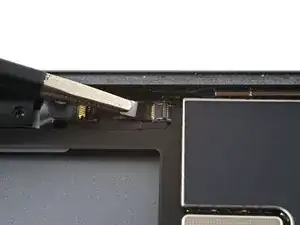

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём кабеля ЖК-дисплея.

Чтобы снова подключить прижимные разъёмы типа такого, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны.

Не нажимайте посередине. Если разъём будет сдвинут, контакты могут согнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую, мягкую безворсовую поверхность.

Используйте пинцет, чтобы снять ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для открытия или ноготь, чтобы перевести небольшую откидную запирающую крышку ZIF-разъёма кабеля кнопки «Домой» в открытое положение.

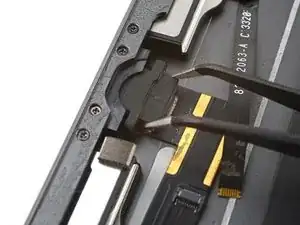

Используйте пинцет, чтобы аккуратно вынуть ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

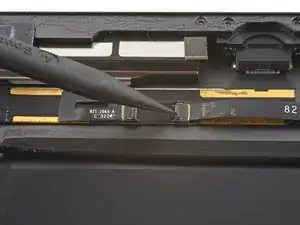

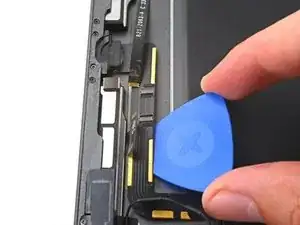

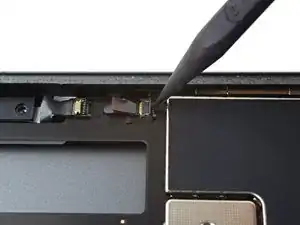

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два прижимных разъёма кабеля дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не гнездо на плате логики.

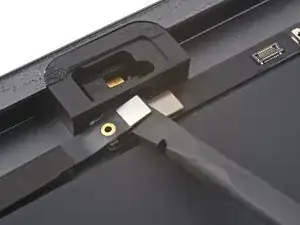

Используйте плоский конец лопатки, чтобы поддеть виброизолятор в правом нижнем углу устройства.

Берегитесь, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

Ленточный кабель кнопки «Домой» зафиксирован лёгким клеем.

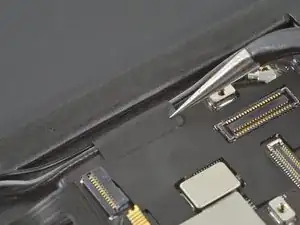

Используйте пинцет, чтобы отслоить ленточный кабель кнопки «Домой» от корпуса.

Снимите переднюю сборку панели.

Используйте медиатор для вскрытия, чтобы срезать остатки клея, которые могут всё ещё соединять переднюю сборку панели с рамой.

Если при подключении нового дисплея вы сталкиваетесь с «призрачными» или «фантомными» нажатиями, это можно исправить, добавив слой очень тонкой изоляционной ленты, например ленты Каптон (полиимид) к выделенным участкам на обратной стороне панели. Замена дигитайзеров iFixit поставляется с надлежащей изоляцией и не должна требовать добавления какой-либо ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои в работе сенсора.

Изоляция не видима невооружённым глазом и отличается от пенопластовых пылезащитных полосок, встречающихся во многих iPad.

При сборке перед установкой дисплея удалите оставшийся клей с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% или выше) и безворсовой салфеткой. Это подготовит iPad к новому клею и обеспечит надёжное склеивание.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на заднюю часть дисплея, следуя нашему руководству по нанесению клея для дисплея, перед окончательным запечатыванием.

Используйте отвертку Phillips, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие верхний кронштейн компонента.

Используйте пинцет или пальцы, чтобы снять верхний кронштейн компонента с рамы.

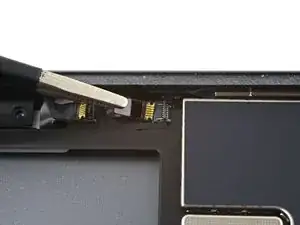

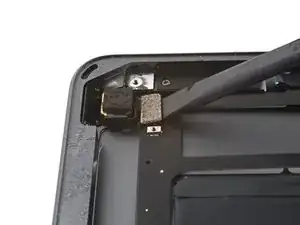

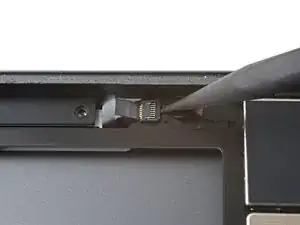

Используйте плоский конец лопатки, чтобы отжать и отсоединить пресс-коннектор кабеля фронтальной камеры.

Корпус фронтальной камеры слабо приклеен к раме.

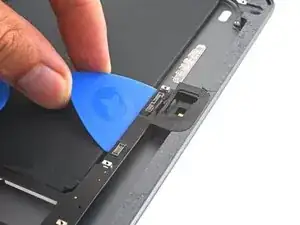

Вставьте медиатор между корпусом фронтальной камеры и рамой.

Проведите медиатором по периметру корпуса камеры, чтобы разорвать клей.

Подденьте медиатором, чтобы отделить корпус фронтальной камеры от рамы.

Снимите корпус фронтальной камеры.

Фронтальная камера приклеена к узлу микрофона.

Вставьте лопатку между фронтальной камерой и узлом микрофона.

Подденьте, чтобы разорвать клей фронтальной камеры.

Снимите фронтальную камеру.

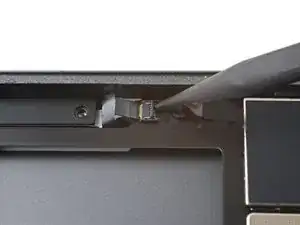

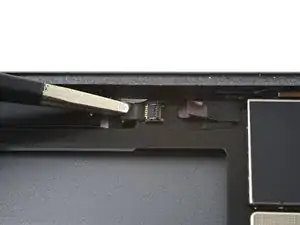

Используйте плоский конец лопатки, чтобы отжать и отсоединить пресс-коннектор разъёма для наушников.

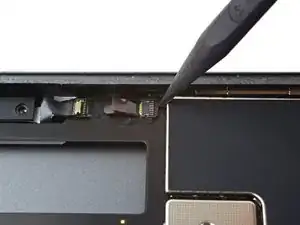

Повторите для пресс-коннектора узла микрофона.

Снимите разъём для наушников с рамы пальцами и отогните кабель в сторону.

Используйте плоский конец лопатки, чтобы отсоединить заднюю камеру, подняв пресс-коннектор строго вверх.

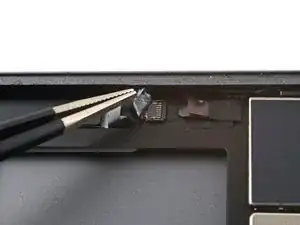

Снимите любую ленту, закрывающую ZIF-коннектор кабеля управления кнопками.

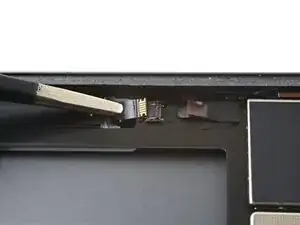

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную фиксирующую защёлку ZIF-коннектора кабеля управления кнопками.

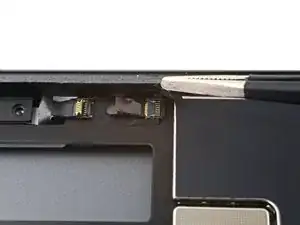

Используйте пинцет, чтобы аккуратно вытащить кабель управления кнопками прямо из ZIF-коннектора.

Снимите любую ленту, закрывающую ZIF-коннектор кабеля датчика Smart Cover.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную фиксирующую защёлку ZIF-коннектора кабеля датчика Smart Cover.

Используйте пинцет, чтобы аккуратно вытащить кабель датчика Smart Cover прямо из ZIF-коннектора.

Хватайтесь за язычок кабеля, а не за сам кабель.

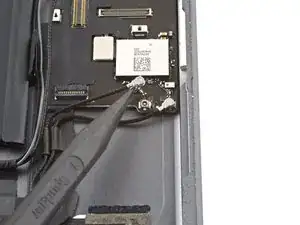

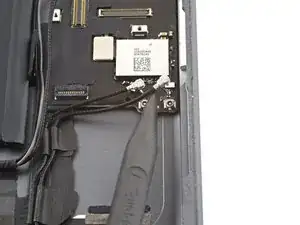

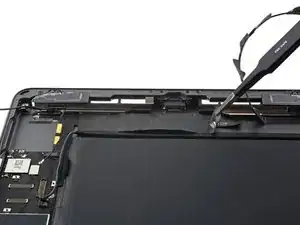

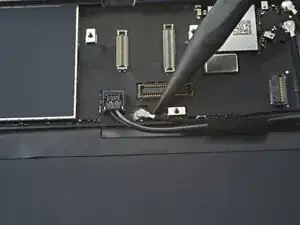

Используйте наконечник лопатки, чтобы отжать и отсоединить коаксиальный кабель левой антенны.

Повторите для коаксиального кабеля правой антенны.

При сборке эти разъёмы могут быть трудными для подключения. Удерживайте каждый разъём над гнездом и надавите плоским концом лопатки. Разъём должен защёлкнуться на месте.

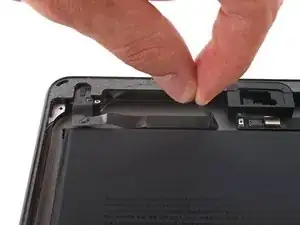

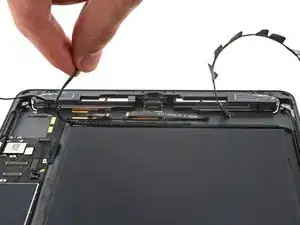

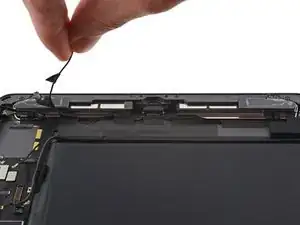

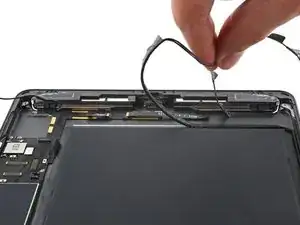

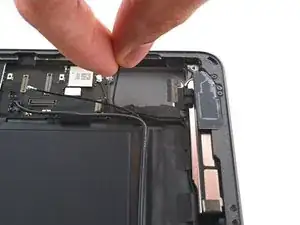

Отогните правый антенный кабель.

Держите антенный кабель за сам кабель, а не за его разъём. Тяга за разъёмы коаксиальных кабелей может их повредить.

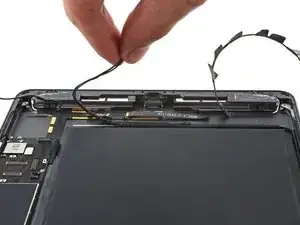

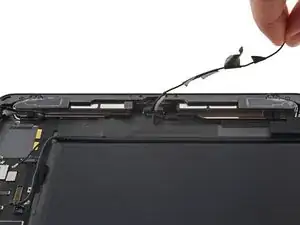

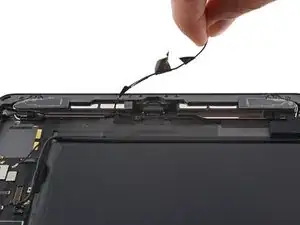

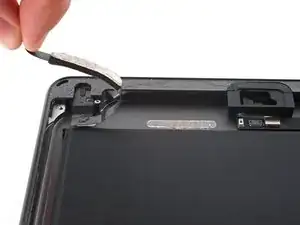

Отогните левый антенный кабель от рамки вдоль нижнего края iPad.

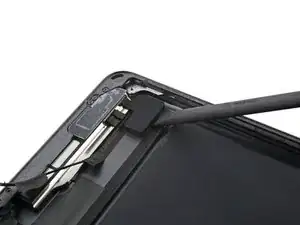

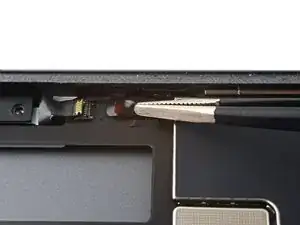

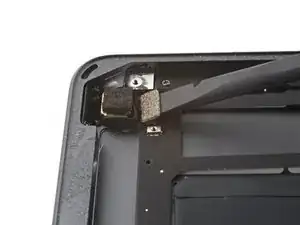

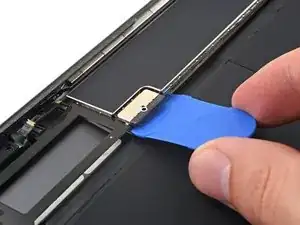

Используйте плоский конец лепестка для поддевания демпфера вибрации в нижнем левом углу iPad.

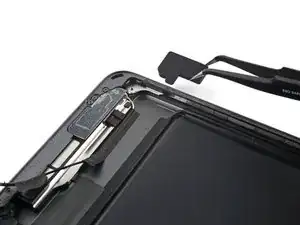

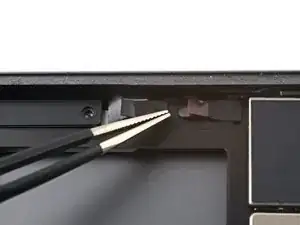

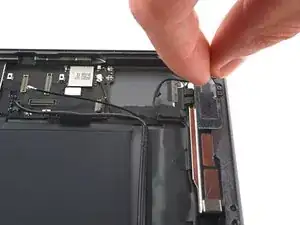

Используйте пинцет, чтобы снять демпфер вибрации.

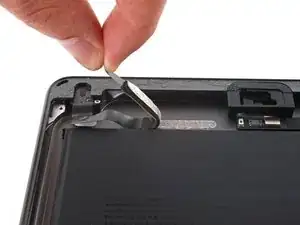

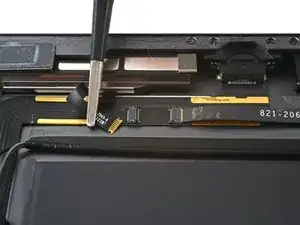

Снимите ленту, прикрывающую разъёмы динамиков, с помощью пинцета или ногтя.

Отгибайте медленно и под небольшим углом, чтобы случайно не отключить разъёмы динамиков.

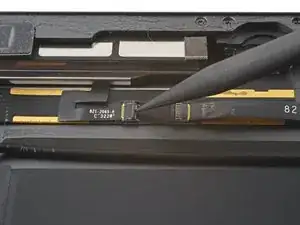

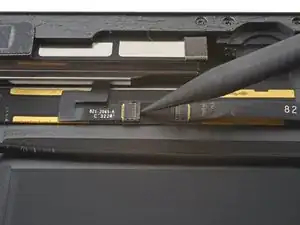

Используйте наконечник лепестка, инструмент для вскрытия или ноготь, чтобы отогнуть маленькую шарнирную защёлку на ZIF‑разъёмах кабелей левого и правого динамиков.

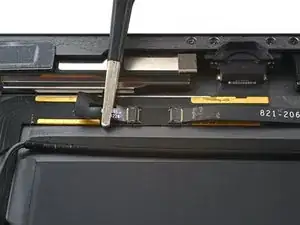

С помощью пинцета аккуратно вытащите кабели левого и правого динамиков прямо из соответствующих ZIF‑разъёмов.

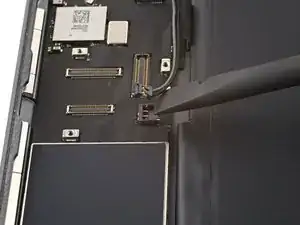

Используйте заострённый конец лепестка, чтобы отсоединить коаксиальный кабель Smart Connector, поддев как можно ближе к разъёму.

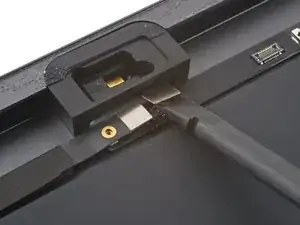

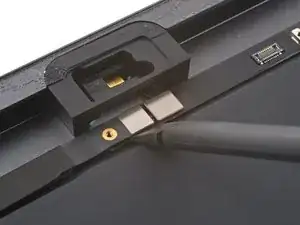

Используйте лепесток, чтобы поддеть и отключить разъём кабеля Smart Connector.

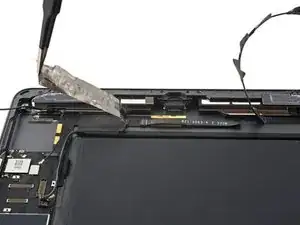

С помощью пинцета отогните ленту, закрепляющую кабели Smart Connector к рамке.

Отогните кабели Smart Connector от рамки.

Отвинтите четыре винта, крепящие зарядный порт к рамке, крестовой отвёрткой:

Два винта длиной 2,2 мм

Два винта длиной 3,2 мм

Нагрейте iOpener и приложите его к нижней, верхней и стороне с платой логики iPad по 30 секунд в каждой зоне.

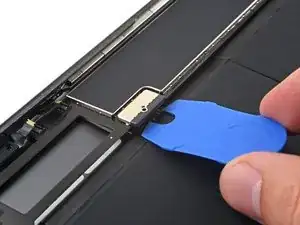

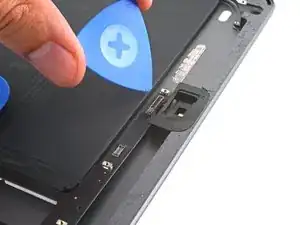

Вставьте открытую пластиковую лопатку под кабель зарядного порта рядом с портом и проведите её в сторону платы логики, чтобы разрезать клей.

Вытащите зарядный порт из его посадочного места в рамке.

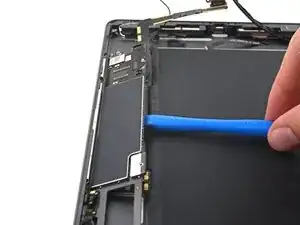

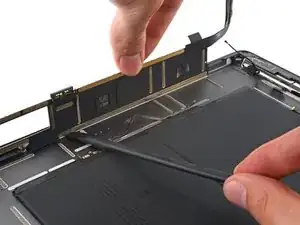

Вставьте открытую лопатку под верхнее плечо платы логики и проведите её в сторону платы, чтобы разрезать клей, крепящий её к рамке.

Оставьте лопатку вставленной, чтобы клей не склеился снова.

Снимите блокиратор батареи.

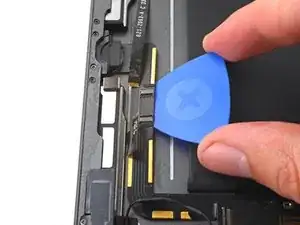

Вставьте инструмент для вскрытия примерно посередине платы логики и медленно и равномерно подденьте, чтобы отлепить её от рамки.

Изгиб платы логики может привести к необратимому повреждению. Если клей особенно упёртый, примените больше тепла и попробуйте снова.

Осторожно используйте опору о батарею — прокол или изгиб батареи может привести к вытеканию опасных химикатов или возгоранию.

Если плата логики не поддаётся, вставьте открытую лопатку под нижний край платы, чтобы разрезать часть клея.

Используйте лопатку‑алебарду или открытую лопатку, чтобы разрезать оставшийся клей, фиксирующий плату логики к рамке.

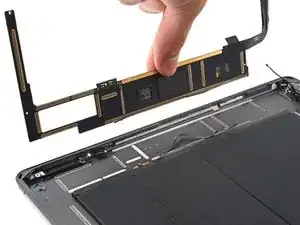

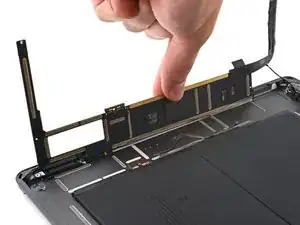

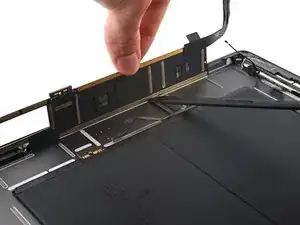

Снимите плату логики.

При обратной сборке убедитесь, что под платой логики не застряли ленточные кабели, прежде чем приклеивать её обратно.

При обратной сборке удалите остатки клея с помощью изопропилового спирта высокой концентрации (90% или больше) и закрепите плату логики полосками ленты Tesa.

Перед снятием аккумулятора важно защитить другие компоненты задней крышки, прикрыв их лентой.

Вырежьте полоску малярной ленты или клейкой ленты по ширине iPad.

Приклейте нижний край полоски ленты на заднюю крышку над динамиками и нижними антеннами.

Проведите пальцем по нижнему краю полоски ленты, чтобы обеспечить плотное прилегание.

Прижмите верхний край полоски ленты поверх нижних компонентов, чтобы кабели не мешали при снятии аккумулятора.

Повторите процедуру оклейки для верхних компонентов.

Растворитель клея iFixit содержит ацетон, который слегка раздражает кожу и глаза.

При обращении и применении растворителя клея надевайте средства защиты для глаз.

Не надевайте контактные линзы без защиты для глаз.

Защитные перчатки включены в ваш набор. Если вы беспокоитесь о возможном раздражении кожи, наденьте перчатки сейчас.

Снимите черную резиновую пробку с бутылки с растворителем клея.

Перед тем как отрезать носик-аппликатор, проверните крышку, чтобы ослабить или снять ее.

Это разгерметизирует бутылку и позволит выровнять давление перед отрезанием носика. Если пропустить этот шаг, растворитель клея может неожиданно распылиться при отрезании носика.

Используйте ножницы, чтобы отрезать запечатанный носик аппликатора.

Отрезание близко к узкому кончику даст вам лучший контроль, чтобы наносить растворитель клея небольшими порциями.

Перед дальнейшими действиями плотно закрутите крышку бутылки.

Красные рамки показывают расположение клейких полос, фиксирующих аккумулятор к задней крышке.

Капните небольшое количество растворителя клея или спирта высокой концентрации вдоль левого края аккумулятора.

Капните небольшое количество растворителя клея или спирта высокой концентрации вдоль нижнего края аккумулятора.

Капните небольшое количество растворителя клея или спирта высокой концентрации между двумя элементами аккумулятора.

Капните небольшое количество растворителя клея или спирта высокой концентрации вдоль правого края аккумулятора.

Капните небольшое количество растворителя клея или спирта высокой концентрации вдоль верхнего края аккумулятора.

Вставьте пластиковую карточку в нижний правый угол аккумулятора.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь или вызвать тепловой инцидент.

Если аккумулятор трудно отделяется, нанесите еще растворителя клея или приложите нагретый iOpener к задней крышке.

Просуньте пластиковую карточку под правый край до середины.

Вставьте пластиковую карточку как можно глубже под аккумулятор, чтобы перерезать клей.

Удалите пластиковую карточку.

Вставьте пластиковую карточку под разъем аккумулятора как можно глубже.

Оставьте пластиковую карточку вставленной.

Вставьте другую пластиковую карточку над разъемом аккумулятора как можно глубже.

Удалите пластиковую карточку из-под разъема аккумулятора и вставьте ее под нижний край аккумулятора.

Проведите пластиковой карточкой вдоль нижнего края аккумулятора, чтобы перерезать клейкую полоску.

Когда дойдете до левого угла нижнего края, вставьте пластиковую карточку как можно глубже.

Удалите пластиковую карточку над разъемом аккумулятора и вставьте ее под верхний край аккумулятора.

Проведите пластиковой карточкой вдоль верхнего края аккумулятора, чтобы перерезать клейкую полоску.

Если аккумулятор трудно отделяется, нанесите еще растворителя клея или приложите нагретый iOpener к задней крышке.

Когда дойдёте до левого угла верхнего ребра, вставьте пластиковую карточку как можно глубже.

Вставьте пластиковую карточку под верхний левый угол батареи.

Проведите пластиковой карточкой вниз, в сторону нижней части iPad.

Когда дойдёте до центрального края батареи, вставьте пластиковую карточку как можно глубже, чтобы перерезать центральную клейкую полосу.

Вставьте пластиковую карточку под нижний левый угол батареи.

Проведите пластиковой карточкой вверх, в сторону верхней части iPad.

Когда дойдёте до центрального края, вставьте пластиковую карточку как можно глубже, чтобы перерезать центральную клейкую полосу.

Удалите батарею.

Если вам всё ещё не удаётся снять батарею, повторите процесс перерезания клейкой полосы батареи.

Не используйте батарею повторно после её извлечения — это представляет собой потенциальную опасность. Замените её новой батареей.

Удалите старую клейкую ленту с задней крышки с помощью пинцета и изопропилового спирта высокой концентрации, используя безворсовую ткань при необходимости.

Если в комплекте с батареей не идёт предварительно установленная клеящая лента, используйте клейкую ленту Tesa для прикрепления батареи к задней крышке.

Перед установкой новой батареи протестируйте её, сначала снова вставив плату логики, подключив ZIF-коннектор кабеля управления кнопкой и разъём нажатия ЖК-дисплея. Затем снимите блокировщик батареи и снова установите винт разъёма батареи. Включите устройство, чтобы убедиться, что оно работает. Пройдите шаги в обратном порядке и затем приклейте батарею.
