Замена динамика LeapFrog LeapPad 32400
В этом руководстве показано, как заменить динамик на вашем LeapFrog LeapPad 32400.
В ходе этого руководства вы будете снимать внутренние компоненты, чтобы заменить или отремонтировать элемент динамика этого устройства.
Проверьте страницу устранения неполадок на предмет симптомов, чтобы убедиться, что это руководство — лучший путь: Страница устранения неполадок LeapFrog LeapPad #32400
Шаг 1
Поверните планшет так, чтобы задняя часть была направлена вверх.
Снимите крышки батарейных отсеков, сдвинув их в стороны и от центра устройства.
Шаг 2
Извлеките элементы питания AA из обоих батарейных отсеков устройства.
При необходимости замените батарейки.
Шаг 3
Удалите три винта 7 мм с помощью отвертки Phillips #1.
Удалите один винт 6 мм с помощью отвертки Phillips #1.
Удалите один винт 10 мм с помощью отвертки Phillips #1.
Шаг 4
Используйте небольшой пластиковый инструмент для вскрытия, чтобы отделить цветную переднюю панель от белой задней крышки устройства.
Держите переднюю панель одной рукой, а заднюю крышку другой; начните снизу устройства и разъединяйте части.
Когда останется подключена только верхняя кромка, оттяните заднюю крышку назад от передней панели и вверх к верхней части устройства. Это должно освободить последние защёлки, удерживающие переднюю и заднюю панели вместе.
Самые упорные защёлки расположены вдоль верхнего края планшета вокруг слота картриджа. Скорее всего, это будет последняя область, которая разъединится, и для этого может потребоваться умеренная сила.
Шаг 5
Отделите плату от задней крышки устройства, отсоединив чёрно-красный проводной разъём от задней крышки.
Две детальки, удерживающие стилус, ослабнут. Снимите их и отложите для последующей сборки.
Шаг 6
Удалите один винт 10 мм с устройства с помощью отвертки Phillips #1.
Удалите один винт 7 мм с устройства с помощью отвертки Phillips #1.
Шаг 7
Отсоедините два контакта батареи с помощью нейлоновой лопатки.
Шаг 8
Удалите один винт 10 мм с устройства с помощью отвертки Phillips #1.
Шаг 9
Осторожно приподнимите плату от задней крышки.
Откиньте ленту на коннекторе шлейфа дисплея.
Осторожно потяните за шлейф дисплея — он должен легко выскользнуть из разъёма.
Если разъём правильно открыт, отсоединение шлейфа должно требовать мало или вовсе не требовать усилий.
Шаг 10

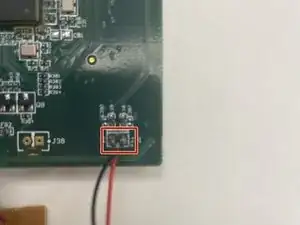

Отпаивайте соединения проводов динамика в одном из двух показанных мест подключения.
Припой требует высокой температуры жала и может вызвать ожоги. При необходимости используйте защитные очки.
Будьте чрезвычайно осторожны с кабелями на этом шаге — они могут расплавиться, сгореть или порваться.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
