Замена экрана LeapFrog LeapPad 32400
У LeapFrog LeapPad 32400 большой передний экран, который может разбиться или работать неправильно и потребовать замены.
В этом руководстве вы замените компонент экрана этого устройства. Для этого вы будете работать как с передними, так и с внутренними компонентами. При извлечении экрана следует проявлять осторожность, так как очень легко повредить или сломать внешнее покрытие.
Проверьте страницу по устранению неполадок, чтобы убедиться, что это руководство — лучший путь: Страница устранения неполадок LeapFrog LeapPad #32400
Шаг 1

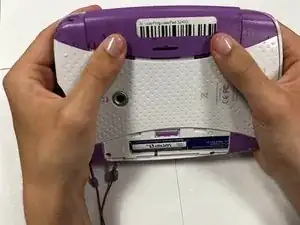

Поверните планшет так, чтобы вверх была обращена задняя панель.
Снимите крышки батарей, сдвинув крышки в стороны и от центра устройства.
Шаг 2

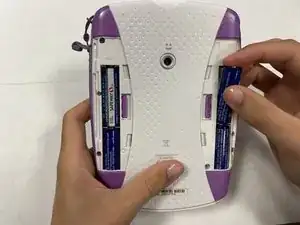

Извлеките батареи AA из обоих отсеков устройства.
При необходимости замените батареи.
Шаг 3

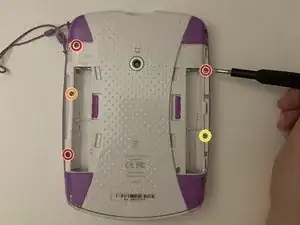

Удалите три винта 7 мм с помощью отвертки Phillips #1.
Удалите один винт 6 мм с помощью отвертки Phillips #1.
Удалите один винт 10 мм с помощью отвертки Phillips #1.
Шаг 4

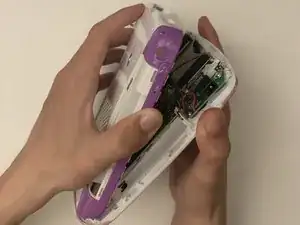

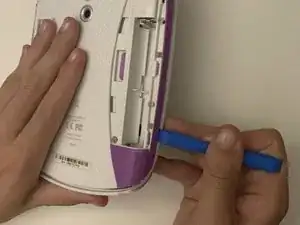

Используйте небольшой пластиковый инструмент для вскрытия, чтобы отделить цветную переднюю панель от белой задней крышки устройства.
Держите одной рукой переднюю панель, а другой — заднюю, начните с нижней части устройства и разъедините детали.
Когда останется соединён только верхний край, оттяните заднюю крышку назад от передней и вверх к верхней части устройства. Это должно освободить последние защёлки, удерживающие переднюю и заднюю панели вместе.
Самые упорные защёлки, удерживающие переднюю и заднюю панели, расположены вдоль верхнего края планшета вокруг слота для игровых картриджей. Вероятно, именно эта область последней разойдётся и может потребовать умеренного усилия.
Шаг 5

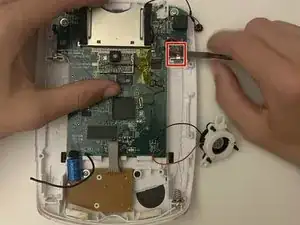

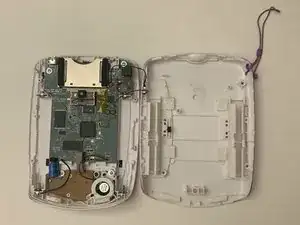

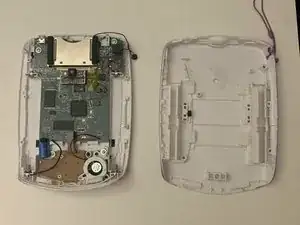

Отсоедините материнскую плату от задней крышки устройства, отключив черно-красный проводной разъём от задней крышки.
Две детальки, удерживающие стилус на месте, ослабнут. Снимите их и отложите для обратной сборки.
Шаг 6

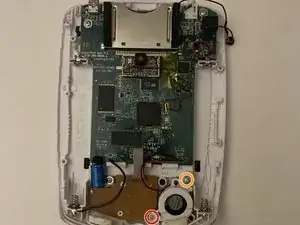

Удалите один винт 10 мм из устройства с помощью отвертки Phillips #1.
Удалите один винт 7 мм из устройства с помощью отвертки Phillips #1.
Шаг 7

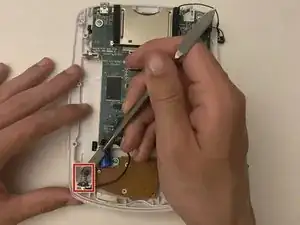

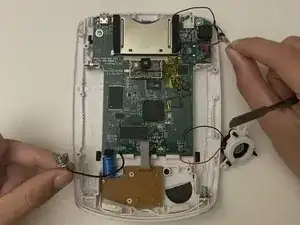

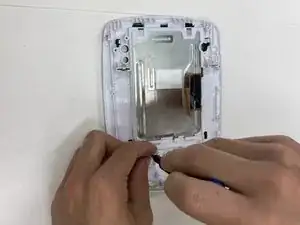

Отстегните два клеммных контакта батареи с помощью нейлоновой лопатки.
Шаг 8

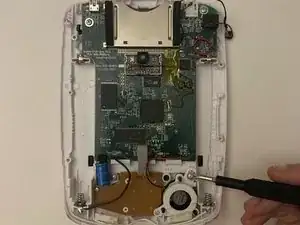

Удалите один винт 10 мм из устройства с помощью отвертки Phillips #1.
Шаг 9

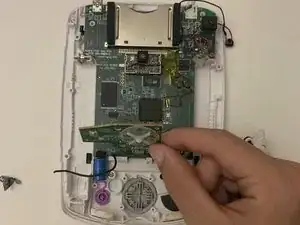

Осторожно оторвите материнскую плату от задней крышки.
Отклейте ленту на разъёме шлейфа дисплея.
Осторожно потяните за шлейф дисплея — он должен легко выйти из разъёма.
Если разъём правильно открыт, отсоединение шлейфа потребует незначительного или нулевого усилия.
Шаг 10

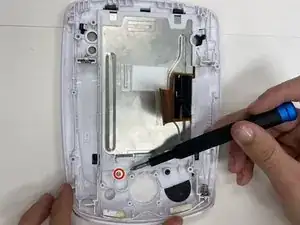

Удалите один винт 8 мм из устройства с помощью отвертки Phillips #1.
Шаг 11

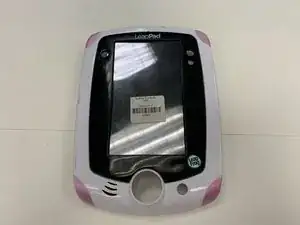

Переверните переднюю панель так, чтобы был виден передний экран.

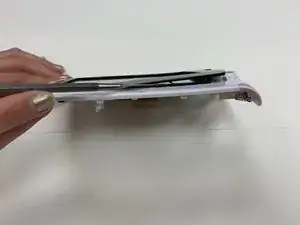

Используя инструмент для вскрытия iFixit, подденьте чёрную пластиковую рамку передней панели. Начните снизу чёрной рамки возле большой центральной кнопки, затем продолжайте по кругу.
Для удаления экрана требуется снять только три из четырёх сторон чёрной рамки с белой передней панели.

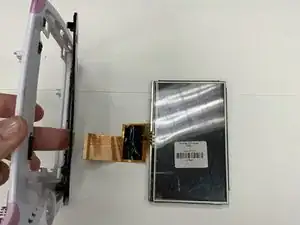

Снимите экран с устройства.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
