Замена микрофонного модуля iPad 7

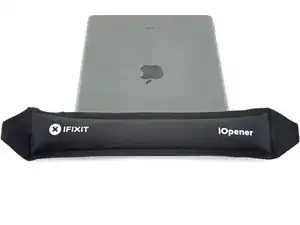

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока вы ждёте ослабления клея, обратите внимание на следующие области, которые чувствительны к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для подробных инструкций по использованию Anti‑Clamp, посмотрите это руководство.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите предмет под iPad так, чтобы он стоял ровно между присосками.

Расположите присоски ближе к середине левой кромки — одну сверху, другую снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более цепкую поверхность.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до начала растяжения присосок.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовал зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, чтобы нагреть вдоль левой кромки iPad.

Для подробных инструкций по использованию фена, посмотрите это руководство.

Когда Anti‑Clamp создаст достаточно большой зазор, вставьте медиатор под дигитайзер.

Если Anti‑Clamp не создаёт достаточного зазора, дополнительно нагрейте область и поверните рукоятку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску циакрином к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите ручку‑присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный вами зазор.

Проведите медиатором к нижнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился обратно.

Не волнуйтесь, если вы видите медиатор через дигитайзер — просто уберите медиатор. ЖК‑экран не должен повредиться, но есть риск оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатывайте» медиатор вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Проведите первым медиатором к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился обратно.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Проводите монтажную лопатку вдоль верхнего края устройства, останавливаясь непосредственно перед фронтальной камерой.

Не проводите лопатку по поверхности фронтальной камеры — вы можете повредить линзу. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался лишь кончик.

Проведите лопатку над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний слой клея.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся заново.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую монтажную лопатку и сдвиньте её к середине правого края iPad.

Шлейфы дисплея находятся примерно на половине расстояния от нижнего края iPad. Прекратите сдвигать, как только достигнете трёх дюймов от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку в левом нижнем углу к самому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в левом нижнем углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в образованный зазор на нижнем краю iPad.

Проведите лопатку поверх антенны, останавливаясь непосредственно перед кнопкой «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если потребуется провести лопатку по этому участку снова, вынимите её и вставьте заново в левом нижнем углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте монтажную лопатку в образованный зазор.

Проведите лопатку под кнопку «Домой» и к правому нижнему углу, убедившись, что между дигитайзером и рамкой находится только кончик лопатки.

Вставляйте лопатку не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её к кнопке «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если потребуется провести лопатку по этому участку снова, вынимите её и вставьте заново в правом нижнем углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте крайне внимательны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей лопаткой. Не стесняйтесь остановиться и повторно нагреть.

Поверните две монтажные лопатки в левых углах iPad, чтобы немного приподнять дигитайзер, отделяя оставшийся клей в процессе.

Если ощущается значительное сопротивление, повторно нагрейте края и пройдитесь по ним монтажной лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте монтажную лопатку между двумя шлейфами дисплея, чтобы отделить оставшийся клей.

Когда весь клей отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При обратной сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы планируете его повторно использовать — изопропиловым спиртом. Замените клей нашими клеевыми полосками или предварительно вырезанными клейкими лентами.

Будьте внимательны к шлейфам дисплея при сборке. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы предотвратить повреждения.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, фиксирующие ЖК-дисплей в рамке.

Снимите любую ленту, закрывающую винты ЖК-дисплея.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы избежать повреждения устройства.

Не пытайтесь полностью снять ЖК-дисплей на этом шаге, он всё ещё подключён несколькими кабелями в области кнопки «Домой».

Поднимайте ЖК-дисплей только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в его посадочном месте лишь настолько, чтобы можно было захватить его пальцами.

Переверните ЖК-дисплей iPad, как страницу в книге, поднимая у камеры и переворачивая через конец корпуса с кнопкой «Домой».

Положите ЖК-дисплей на чистую, мягкую, не оставляющую волокон поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить один винт длиной 2,3 мм, фиксирующий разъём батареи на плате логики.

На этих фотографиях показан вид разъёма батареи под платой логики. Используйте их как справочный материал при безопасном отключении батареи.

Обратите внимание, что разъём батареи имеет консольные пружины на плате логики, которые прижимают контакты батареи. Поскольку и плата логики, и батарея приклеены, вам нужно будет вставить что‑то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко согнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи находится сверху.

Вставьте блокиратор батареи под разъём батареи на плате логики под углом приблизительно 35 градусов.

Не засовывайте блокиратор батареи под разъём с чрезмерной силой. Если вам трудно подвести блокиратор под плату логики, можно попробовать использовать игральную карту, чтобы отключить батарею.

Блокиратор батареи или игральная карта должны пройти под платой логики без препятствий. После вставки он должен располагаться под углом около 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие крепление кабеля дисплея.

Снимите крепление кабеля дисплея.

Используйте плоский конец лопатки, чтобы отключить кабель ЖК-дисплея, поднимая прямо вверх на защёлкивающемся разъёме.

Чтобы снова присоединить подобные защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте в середине. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую волокон поверхность.

Используйте пинцет, чтобы оторвать ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте кончик лопатки, инструмент для открытия или ноготь, чтобы откинуть маленькую, шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Используйте пинцет, чтобы аккуратно вытащить ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы отключить два кабеля дигитайзера, поднимая прямо вверх на защёлкивающихся разъёмах.

Чтобы избежать повреждения iPad, подденьте только сами разъёмы, а не гнездо на плате логики.

Используйте плоский конец лопатки, чтобы поддеть демпфер вибрации под считывателем SIM-карты.

Следите, чтобы не проколоть и не разорвать ленточный кабель кнопки «Домой».

Снимите демпфер вибрации.

Используйте пинцет, чтобы отлепить кабель кнопки «Домой» от заднего корпуса.

Кабель закреплён лёгким клеем.

Снимите передний модуль в сборе.

Используйте лопатку для вскрытия, чтобы срезать оставшийся клей, который может по-прежнему соединять передний модуль с рамой.

Если после установки нового дисплея возникают проблемы с «призрачным» или «фантомным» вводом касания, это можно исправить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в выделенных зонах на тыльной стороне панели. Запчасти iFixit — дигитайзеры с заменой — уже имеют соответствующую изоляцию и не требуют дополнительной ленты.

При отсутствии надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои сенсорного ввода.

Изоляция не видна невооружённым глазом и отличается от поролоновых пылевых уплотнителей, встречающихся во многих iPad.

При сборке перед установкой дисплея удалите оставшийся клей с iPad и очистите склеиваемые участки с помощью высококонцентрированного изопропилового спирта (90% или выше) и безворсовой ткани. Это подготовит iPad к новой адгезии и обеспечит надёжное склеивание.

Проверьте функции iPad и установите предварительно вырезанные клейкие полосы на тыльную сторону дисплея, следуя нашему руководству по нанесению клейких полос для дисплея, прежде чем окончательно его закрепить.

Аккуратно отлепите буферную ленту ЖК-дисплея от верхней монтажной скобы.

Отвинтите пять винтов, фиксирующих верхнюю монтажную скобу, используя крестовую отвертку.

Три винта длиной 1.4 мм

Два винта длиной 1.9 мм

Используйте заострённый конец лопатки, чтобы приподнять верхнюю монтажную скобу до тех пор, пока вы не сможете схватить её пальцами.

Снимите верхнюю монтажную скобу.

Возможно, потребуется отлепить верхнюю монтажную скобу от ленты, фиксирующей её к плате.

Используйте плоский конец лопатки, чтобы отключить кабель фронтальной камеры, поднимая пресс-коннектор строго вверх.

Используйте лопатку, чтобы приподнять фронтальную камеру из её нишы до тех пор, пока вы не сможете схватить её пальцами.

С помощью лопатки оттяните клейкую поролоновую прокладку от фронтальной камеры.

Используйте пинцет, чтобы захватить фронтальную камеру и повернуть её, продев кабель через вырез в задней крышке.

Снимите фронтальную камеру.

Используйте плоский конец лопатки, чтобы отключить разъём для наушников, поднимая пресс-коннектор строго вверх.

Используйте пинцет, чтобы отлепить разъём для наушников от платы и отогнуть кабель в сторону.

Отвинтите три винта длиной 1.4 мм, фиксирующие сотовые антенны к задней крышке, используя крестовую отвертку.

Отвинтите четыре винта длиной 1.4 мм, фиксирующие сотовые антенны к задней крышке, используя крестовую отвертку.

Используйте заострённый конец лопатки, чтобы отсоединить правый коаксиальный кабель сотовой антенны, поддевая как можно ближе к разъёму.

Отключите левый кабель антенны.

Используйте плоский конец лопатки, чтобы отключить обе сотовые антенны, поднимая их пресс-коннекторы строго вверх.

Вставьте заострённый конец лопатки за правую монтажную скобу антенны, чтобы поддеть её.

Снимите правую сотовую антенну с задней крышки.

Отлейте левый коаксиальный кабель сотовой антенны от задней крышки.

Хватайтесь за антенный кабель за сам кабель, а не за разъём. Тянуть коаксиальные кабели за разъёмы может привести к их повреждению.

Вставьте плоский конец лопатки под левую монтажную скобу антенны и подденьте её, чтобы освободить.

Снимите левую сотовую антенну с задней крышки.

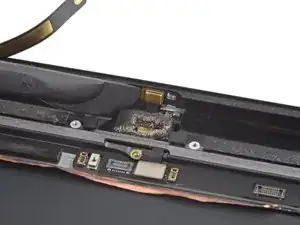

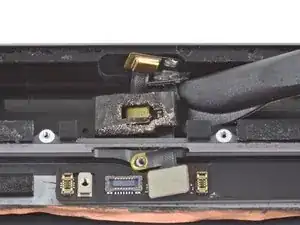

Отвинтите винт длиной 1.4 мм, фиксирующий микрофонный модуль к задней крышке, используя крестовую отвертку.

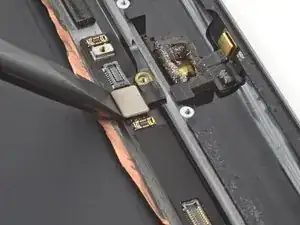

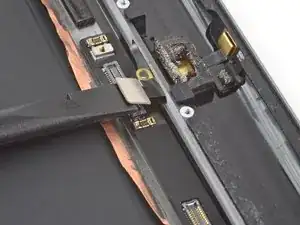

Используйте плоский конец лопатки, чтобы отключить кабель микрофона, подняв фиксатор разъёма строго вверх.

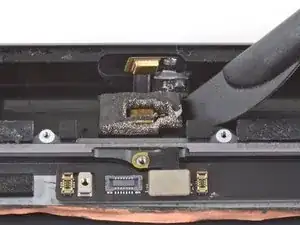

Нагрейте iOpener и приложите его к сборке микрофона на тридцать секунд.

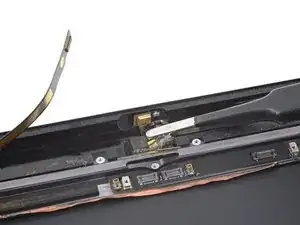

Подведите алебардную лопатку за верхний микрофон и оторвите его от задней крышки.

Если микрофон сильно приклеен, примените дополнительное нагревание и попробуйте снова.

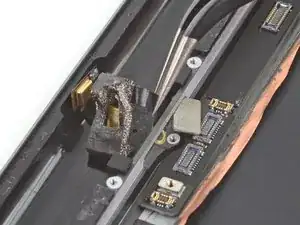

Подведите алебардную лопатку под нижний микрофон и поверните, чтобы оторвать его от задней крышки.

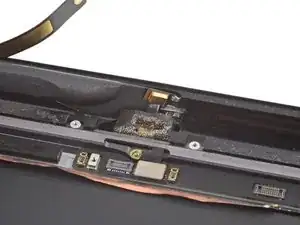

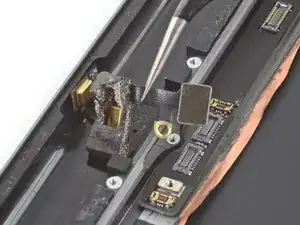

Используйте пинцет, чтобы протянуть гибкий кабель сборки микрофона через отверстие в задней крышке.

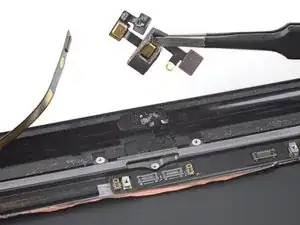

Снимите сборку микрофона.

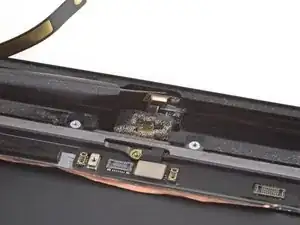

При обратной сборке перенесите поролоновую прокладку на новую сборку микрофона.
