Замена антенн мобильной связи iPad 7

Нагрейте iOpener и приложите его к левой грани устройства на две минуты.

Пока вы ждете, чтобы клей размяк, обратите внимание на следующие области, которые чувствительны к поддеванию:

Передняя камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti-Clamp, инструмент, который мы разработали для облегчения процедуры открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Для полных инструкций о том, как использовать Anti-Clamp, посмотрите это руководство.

Оттяните синюю ручку назад, чтобы разблокировать руки Anti-Clamp.

Поместите объект под ваш iPad, чтобы он находился на одном уровне между присосками.

Расположите присоски ближе к середине левой грани — одну сверху и одну снизу.

Держите нижнюю часть Anti-Clamp неподвижной и крепко нажмите на верхнюю присоску, чтобы применить всасывание.

Если вы обнаружите, что поверхность вашего iPad слишком скользкая для удержания Anti-Clamp, используйте ленту, чтобы создать более цепкую поверхность.

Оттяните синюю ручку вперед, чтобы заблокировать руки.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начинают смещаться, слегка ослабьте присоски и выровняйте руки.

Подождите одну минуту, чтобы дать клею возможность освободиться и образовать зазор.

Если ваш экран не нагревается достаточно, вы можете использовать фен, чтобы нагреть левую грань iPad.

Для полных инструкций по использованию фена, посмотрите это руководство.

Вставьте пик под дигитайзер, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточный зазор, примените больше тепла к области и поверните ручку по часовой стрелке на пол-оборота.

Не поворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Позвольте Anti-Clamp и времени работать за вас.

Пропустите следующий шаг.

Если ваш дисплей сильно поврежден, закрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы вместо присоски может использоваться очень крепкая лента. Если ничего не помогает, вы можете супер-клеем прикрепить присоску к разбитому экрану.

Как только экран станет теплым на ощупь, приложите присоску к левой грани экрана и как можно ближе к краю.

Поднимите экран за присоску, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте пик в зазор между дигитайзером и рамкой.

Вставьте второй пик в зазор, который вы только что создали.

Сдвиньте пик к нижнему левому углу устройства, чтобы отделить клей.

Оставьте пик в нижнем левом углу, чтобы предотвратить повторное заделывание клея.

Не беспокойтесь, если вы видите открывающий пик через дигитайзер — просто вытащите пик. Дисплей не должен быть поврежден, но вы рискуете оставить трудновыводимый клей.

Если открывающий пик застревает в клее, "катите" пик вдоль боковой грани iPad, чтобы продолжить отделять клей.

Сдвиньте первый открывающий пик к верхнему левому углу устройства, чтобы отделить клей.

Оставьте пик в верхнем левом углу, чтобы предотвратить повторное заделывание клея.

Нагрейте iOpener и приложите его к верхней грани устройства на две минуты.

Поверните пик вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите открывающей лопаткой вдоль верхнего края устройства, остановившись перед фронтальной камерой.

Избегайте прохождения лопатки над фронтальной камерой, так как это может повредить объектив. В следующих шагах будет показано, как этого избежать.

Вытащите лопатку, оставив только конец между цифровым слоем и рамкой.

Проведите лопаткой над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте лопатку обратно и проведите ей к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы предотвратить повторное запечатывание клея.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую открывающую лопатку и проведите ей к середине правого края iPad.

Кабели дисплея находятся примерно на половине расстояния от низа iPad. Остановитесь, когда дойдете до трех дюймов от низа iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Проведите лопаткой из нижнего левого уголка к нижнему левому углу, чтобы отделить клей.

Не вращайте лопатку полностью вокруг угла, так как это может повредить антенну.

Оставьте лопатку в нижнем левом углу перед переходом к следующему шагу.

Вставьте новую открывающую лопатку в зазор, который вы только что создали на нижнем крае iPad.

Проведите лопаткой над антенной, остановившись перед кнопкой "Домой".

Сдвигайте лопатку только в сторону кнопки "Домой" и не в обратную сторону, так как это может повредить антенну.

Если вам нужно снова провести лопаткой над этой частью, извлеките и вставьте ее снова в нижнем левом углу.

Оставьте лопатку слева от кнопки "Домой" перед продолжением.

Вставьте открывающую лопатку в зазор, который вы только что создали.

Проведите лопаткой под кнопкой "Домой" и к нижнему правому углу, убедившись, что только конец находится между цифровым слоем и рамкой.

Вставляйте лопатку только на 1 мм, чтобы избежать повреждения правой антенны.

Вставьте лопатку снова и проведите ей к кнопке "Домой", чтобы полностью отделить нижний клей.

Сдвигайте лопатку только к кнопке "Домой" и не в обратную сторону, так как это может повредить антенну.

Если вам нужно снова провести лопаткой над этой частью, извлеките и вставьте ее снова в нижнем правом углу.

Оставьте лопатку справа от кнопки "Домой" перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Не торопитесь, убедитесь, что клей горячий и мягкий, и убедитесь, что вы отделили весь клей с помощью лопатки. Не бойтесь остановиться и нагреть снова.

Поверните две открывающие лопатки на левом углу iPad, чтобы немного поднять дигитайзер, отделяя при этом остатки клея.

Если вы испытываете значительное сопротивление, нагрейте края и работайте вдоль них с помощью открывающей лопатки.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, проведите открывающей лопаткой между двумя кабелями дисплея, чтобы отделить остатки клея.

После того как весь клей был отделен, откройте дигитайзер как книгу и положите его параллельно iPad.

Во время сборки очистите оставшийся клей с рамки—и с дигитайзера, если вы используете его повторно—изопропиловым спиртом. Замените клей на наши клеевые полоски или предварительно нарезанные клеевые карты.

Будьте внимательны к кабелям дисплея при сборке устройства. Убедитесь, что они правильно сложены под LCD-экраном, чтобы избежать повреждений.

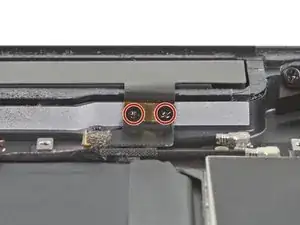

Используйте отвертку с крестовым наконечником, чтобы удалить четыре винта длиной 4,3 мм, которые крепят ЖК-дисплей к корпусу.

Уберите любую пленку, закрывающую винты ЖК-дисплея.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он вернется на то же место, чтобы избежать повреждения устройства.

Не пытайтесь полностью удалить ЖК-дисплей на данном этапе, так как он все еще подключен несколькими кабелями на стороне кнопки "Домой".

Поднимайте ЖК-дисплей только с конца фронтальной камеры.

Используйте плоский конец лопатки, чтобы немного приподнять ЖК-дисплей, чтобы его можно было схватить пальцами.

Переверните ЖК-дисплей iPad, как страницу книги, поднимая возле камеры и поворачивая его над концом кнопки "Домой" задней крышки.

Положите ЖК-дисплей на чистую, мягкую, безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Используйте отвертку с крестовым наконечником, чтобы удалить единственный винт длиной 2,3 мм, который крепит разъем батареи к материнской плате.

На этих фотографиях показан вид разъема батареи под материнской платой. Используйте эти фотографии в качестве справочного материала, пока вы безопасно отключаете батарею.

Обратите внимание, что разъем батареи имеет консольные пружины на материнской плате, которые прижимают к контактам батареи. Поскольку и материнская плата, и батарея приклеены, вам нужно будет вставить что-то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны, когда изолируете батарею с помощью блокировщика батареи. Контакты батареи легко гнуться или ломаться, что приводит к необратимым повреждениям.

Убедитесь, что логотип iFixit на блокировщике батареи обращен вверх.

Вставьте блокировщик батареи под разъем батареи материнской платы под углом 35 градусов.

Не толкайте блокировщик батареи под разъем с чрезмерной силой. Если у вас возникают проблемы с помещением блокировщика батареи под материнскую плату, вы можете попробовать использовать игральную карту для отключения батареи вместо этого.

Блокировщик батареи или игральная карта должны скользить под материнскую плату без препятствий. После вставки он должен находиться под углом около 15 градусов.

Оставьте блокировщик батареи на месте, пока работаете.

Используйте отвертку с крестовым наконечником, чтобы удалить три винта длиной 1,4 мм, крепящие кронштейн кабеля дисплея.

Удалите кронштейн кабеля дисплея.

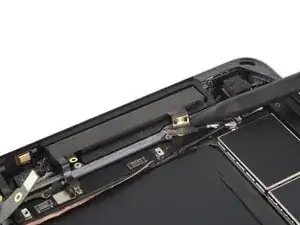

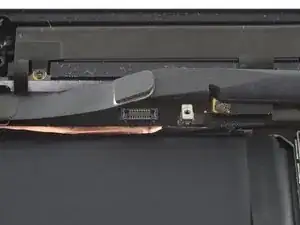

Используйте плоский конец лопатки, чтобы отключить кабель ЖК-дисплея, приподняв разъем прямо вверх.

Чтобы прикрепить разъемы с нажимной фиксацией, аккуратно выровняйте и прижмите одну сторону, пока не щелкнет на место, затем повторите с другой стороны. Не нажимайте на середину. Если разъем неправильно установлен, контакты могут сгибаться, что приведет к постоянному повреждению.

Полностью удалите ЖК-дисплей и положите его лицом вниз на чистую, мягкую, безворсовую поверхность.

Используйте пинцет, чтобы снять пленку, закрывающую разъем ZIF кабеля кнопки "Домой".

Используйте кончик лопатки, открывающий инструмент или ноготь, чтобы поднять маленький, подвешенный замок на разъеме ZIF кабеля кнопки "Домой".

Используйте пинцет, чтобы аккуратно извлечь кабель кнопки "Домой" прямо из разъема ZIF.

Используйте плоский конец лопатки, чтобы отключить два кабеля датчика, приподняв разъемы прямо вверх.

Чтобы избежать повреждения вашего iPad, поднимайте только разъемы, а не гнездо на материнской плате.

Используйте плоский конец лопатки, чтобы приподнять виброизоляцию под считывателем SIM-карт.

Будьте осторожны, чтобы не проткнуть или не порвать кабель кнопки "Домой".

Удалите виброизоляцию.

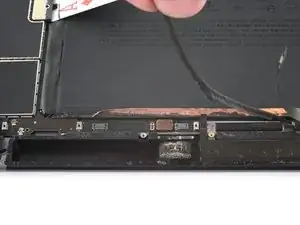

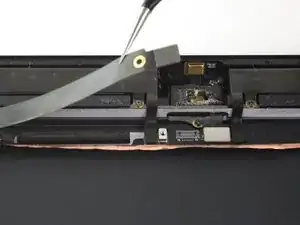

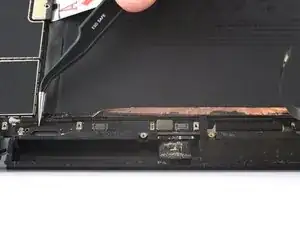

Используйте пинцет, чтобы оторвать кабель кнопки "Домой" от задней крышки.

Кабель закреплён легким клеем.

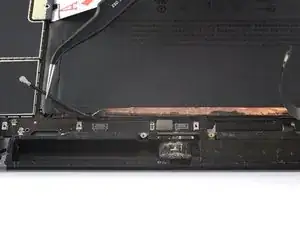

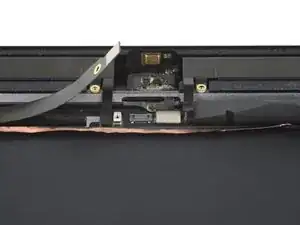

Удалите сборку передней панели.

Используйте лопатку, чтобы отрезать остатки клея, которые могут все еще соединять сборку передней панели с корпусом.

Если у вас возникают проблемы с "призрачным" или "ложным" касанием на новом дисплее, это можно решить, добавив слой очень тонкой изоляционной ленты, такой как лента Kapton (полиимидная) на выделенные участки на задней стороне панели. Цифроизмерительные приборы iFixit поставляются с необходимой изоляцией и не требуют добавления какой-либо ленты.

Без необходимой изоляции эти области цифроизмерителя могут коротить на другие компоненты, вызывая сбой касания.

Изоляция не видна невооруженным глазом и отличается от полосок пенной пыли, которые встречаются на многих iPad.

При повторной сборке, перед установкой дисплея, удалите оставшийся клей с iPad и очистите склеенные участки высококонцентрированным изопропиловым спиртом (90% или больше) и безворсовой тканью. Это поможет подготовить iPad к свежему клею и обеспечить его надежное соединение.

Проверьте функции вашего iPad и установите предварительно нарезанные клейкие полоски на задней стороне дисплея, используя наше руководство по применению клея для дисплеев, прежде чем заклеивать его.

Осторожно оторвите ленту буфера ЖК-дисплея от верхней скобы компонента.

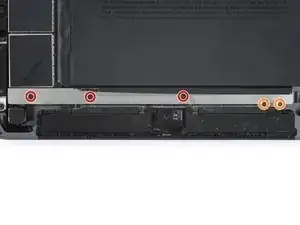

Используйте отвертку Phillips, чтобы удалить пять винтов, крепящих верхнюю скобу компонента.

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

Используйте заостренный конец лопатки, чтобы приподнять верхнюю скобу компонента до тех пор, пока вы не сможете схватить ее пальцами.

Удалите верхнюю скобу компонента.

Возможно, вам придется оторвать верхнюю скобу компонента от какого-либо клея, прикрепляющего ее к материнской плате.

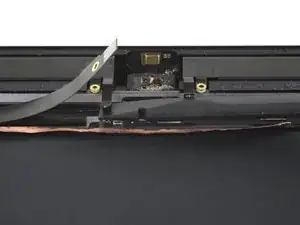

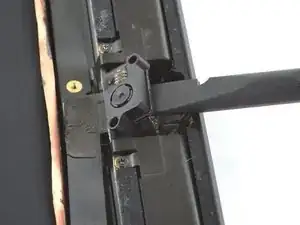

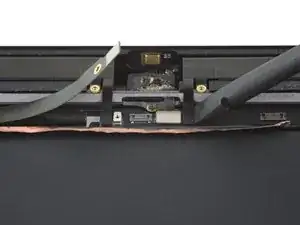

Используйте плоский конец лопатки, чтобы отключить кабель фронтальной камеры, поднимая его прямо вверх зафиксированный разъем.

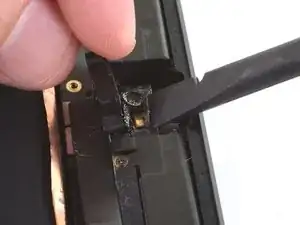

Используйте лопатку, чтобы приподнять фронтальную камеру из ее углубления до тех пор, пока вы не сможете схватить ее пальцами.

Используйте лопатку, чтобы удалить клейкую пенопластовую подкладку от фронтальной камеры.

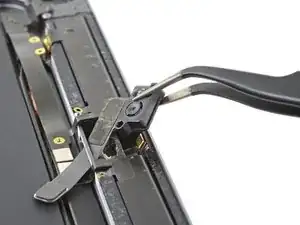

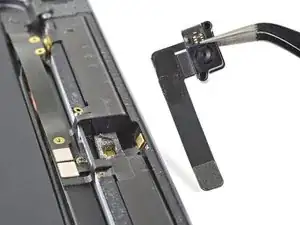

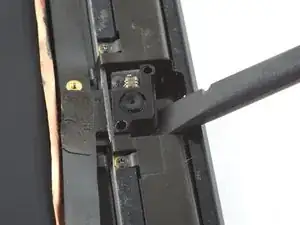

Используйте пинцет, чтобы схватить фронтальную камеру и повернуть ее, чтобы протянуть кабель через его слот в заднем корпусе.

Удалите фронтальную камеру.

Используйте плоский конец лопатки, чтобы отключить разъем для наушников, поднимая его прямо вверх на зафиксированный разъем.

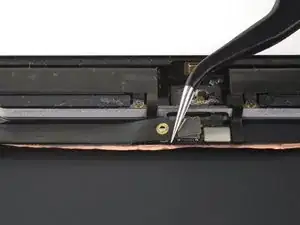

Используйте пинцет, чтобы оторвать разъем для наушников от материнской платы и убрать кабель в сторону.

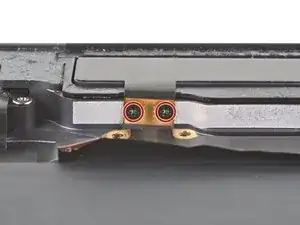

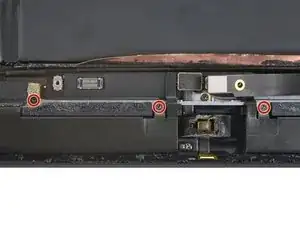

Используйте отвертку Phillips, чтобы удалить три винта длиной 1,4 мм, крепящих сотовые антенны к заднему корпусу.

Используйте отвертку Phillips, чтобы удалить четыре винта длиной 1,4 мм, крепящих сотовые антенны к заднему корпусу.

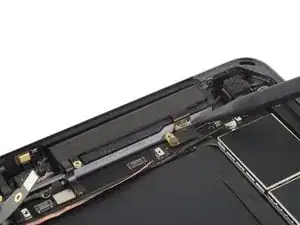

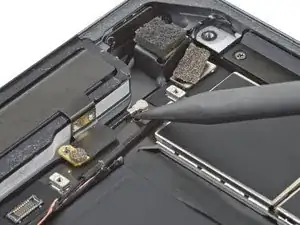

Используйте заостренный конец лопатки, чтобы отключить коаксиальный кабель правой сотовой антенны, поддевая его как можно ближе к разъему.

Отключите левый антенный кабель.

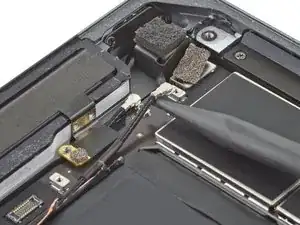

Используйте плоский конец лопатки, чтобы отключить обе сотовые антенны, поднимая их прямо вверх зафиксированные разъемы.

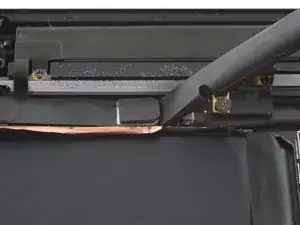

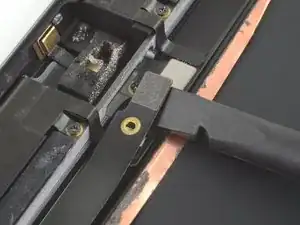

Вставьте заостренный конец лопатки за правую скобу сотовой антенны, чтобы освободить ее.

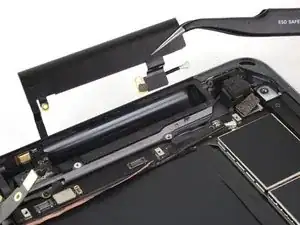

Удалите правую сотовую антенну из заднего корпуса.

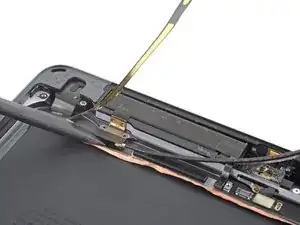

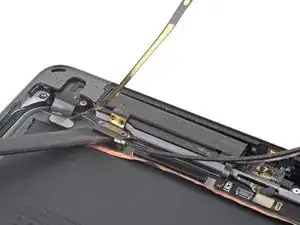

Отделите коаксиальный кабель левой сотовой антенны от заднего корпуса.

Хватайтесь за антенный кабель за сам кабель, а не за его разъем. Тянуть коаксиальные кабели за их разъемы может привести к их поломке.

Вставьте плоский конец лопатки под левую скобу сотовой антенны и подденьте, чтобы освободить ее.

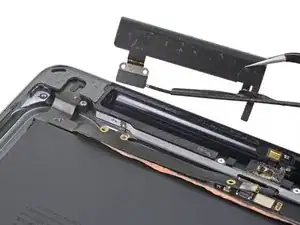

Удалите левую сотовую антенну из заднего корпуса.
