Замена кабеля кнопок громкости и питания iPad 2 Wi‑Fi EMC 2560

Рекомендуем очистить микроволновую печь перед началом работы, так как любая грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для поворотных тарелок: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его можно было коснуться.

В течение всего процесса ремонта, по мере остывания iOpener, повторно нагревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не нагревайте выше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он выглядит вздутым.

Если iOpener в середине всё ещё слишком горячий, продолжайте использовать его, ожидая пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у Вас нет микроволновки, следуйте этому шагу, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, удерживайте дальнейшее разрушение и предотвращайте травмы, заклеив стекло.

Наложите перекрывающиеся полосы прозрачного упаковочного скотча на лицевую часть iPad, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит конструктивную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как описано. Однако, если стекло уже разбито, оно, вероятно, продолжит трескаться в процессе работы, и возможно придётся использовать металлический съёмник для извлечения стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Опять же, поскольку в процессе вы можете работать с битым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разглаживая его, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте мешок на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad имеется небольшой разрыв в кольце клея, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабостью.

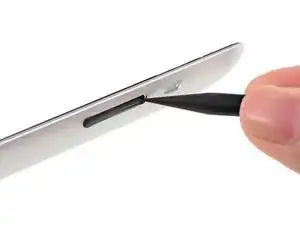

Выравняйте инструмент по кнопке отключения звука. Вставьте кончик пластикового инструмента для открывания в щель между передним стеклом и пластиковым ободком. Вставьте лишь самую кромку инструмента, достаточно только чтобы расширить трещину.

Может потребоваться усилие, чтобы засунуть зажатый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент взад-вперёд по необходимости.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в щель пластиковую лопатку рядом с инструментом.

Удалите пластиковый инструмент из iPad и протолкните лопатку дальше под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над освобождением клея с правой стороны iPad, повторно нагрейте iOpener и разместите его на нижнем крае iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проводите лопаткой вдоль края iPad, по мере продвижения освобождая клей.

Клей очень прочный, и может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик лопатки под передним стеклом, немного вытащите лопатку наружу. Использование лопатки на такой глубине ничему не повредит, но на ЖК‑экран может попасть клей.

Возможно, потребуется переместить разогретый iOpener обратно к правому краю iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время вашей работы.

Если лопатка для поддевания застревает в клее, «катите» лопатку вдоль стороны iPad, продолжая ослаблять клей.

Перед тем как удалить первую лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не слипся снова.

Повторно разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi антенна крепится к нижнему правому краю задней крышки iPad при помощи винтов и кабеля. Из‑за ориентирования Wi‑Fi антенны крайне важно действовать осторожно, иначе антенна может быть необратимо повреждена.

Вам нужно освободить клей, фиксирующий антенну на передней панели, не повредив при этом тонкие элементы, соединяющие антенну с низом iPad. Тщательно следуйте следующим шагам.

Проведите лопатку вокруг нижнего правого угла iPad, освобождая клей в этой области.

Не проводите лопатку дальше, чем нижний правый угол. Вы можете повредить Wi‑Fi антенну.

На этом шаге требуется перемещать лопатку вдоль нижнего правого края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается, если клей освобождается неправильно.

Не удаляйте лопатку полностью из‑под переднего стекла, вытяните её чуть‑чуть так, чтобы примерно 1/8" (3 мм) кончика оставалось под передним стеклом.

Проведите кончиком лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте лопатку на всю глубину.

Сдвиньте лопатку вправо, освобождая клей, который прикрепляет Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, выдвигая лопатку достаточно, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда лопатка пройдет кнопку «Домой».

Если клей на нижнем крае слишком остыл, повторно нагрейте iOpener, чтобы согреть клей в месте работы.

Не нагревайте iOpener более минуты подряд и всегда давайте ему остыть не менее двух минут перед повторным нагревом.

Продолжайте освобождать клей по всей длине нижнего края iPad.

На моделях iPad 4 вставляйте лопатку на глубину не более 1/2 дюйма (10 мм) в этой области, чтобы не повредить ленточный кабель кнопки «Домой».

Оставьте лопатку зафиксированной под передним стеклом рядом с кнопкой «Домой».

Повторно нагрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проведите лопатку вдоль верхнего края iPad, слегка вытягивая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень плотный, может потребоваться значительное усилие. Работайте осторожно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, установите iOpener вдоль верхнего края и продолжайте работу. Если iOpener слишком остыл, повторно нагрейте его.

Если лопатка начинает застревать в клее, «катите» лопатку как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите лопатку через верхний левый угол.

Если клей достаточно тёплый, уберите iOpener с iPad для удобства. Однако если клей всё ещё липкий, повторно нагрейте iOpener и положите его на левый край, пока вы работаете.

Проведите лопатку вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не вставлена слишком глубоко (макс. 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Ленточный кабель дигитайзера находится примерно в 2" (50 мм) от низа iPad. Перестаньте проводить лопатку, когда вы окажетесь примерно в 2.25" (60 мм) от нижнего края iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть шлейфа дигитайзера находится примерно в 25 мм от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот шлейф.

Используя один из медиаторов, подденьте нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае вставьте медиатор под край iPad там, где переднее стекло ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отогните переднее стекло от iPad.

Осторожно с оставшимся клеем — используйте медиатор, чтобы перерезать клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух, чтобы очистить ЖК-дисплей от пыли и отпечатков перед повторной установкой стекла.

Снимите четыре винта Phillips 2,0 мм, которыми ЖК-дисплей закреплён в задней крышке.

Шлейфы передней панели подключены под ЖК-дисплеем. Чтобы получить к ним доступ, временно переверните ЖК-дисплей и отведите в сторону.

Будьте очень осторожны при перемещении ЖК-дисплея и не пытайтесь полностью снять его с iPad — его кабель передачи данных останется подключённым, пока он перевёрнут.

Поднимите ЖК-дисплей за длинный край, ближайший к кнопкам громкости, и аккуратно переверните его из задней крышки — как страницу в книге.

Положите ЖК-дисплей лицевой стороной вниз на переднюю панель.

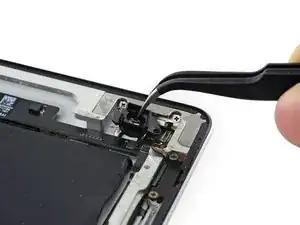

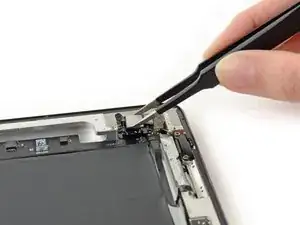

Используйте пинцет, чтобы снять резиновую заглушку с корпуса задней камеры.

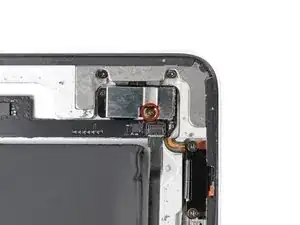

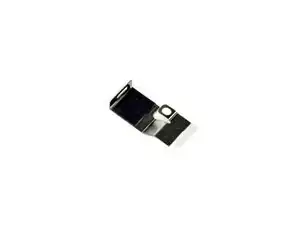

Снимите один винт Phillips 3,3 мм, крепящий металлическую планку держателя задней камеры.

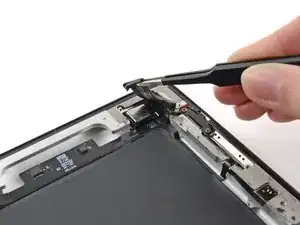

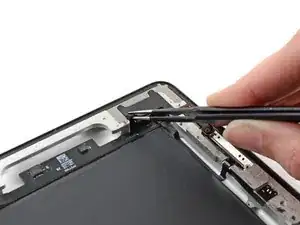

Поднимите металлическую планку держателя задней камеры вертикально вверх из её гнезда в задней крышке.

При установке задней камеры убедитесь, что маленькая термопрокладка прикреплена к металлической планке, как показано на третьем изображении.

Используйте пластиковый рычаг, чтобы поддеть разъём шлейфа задней камеры и отсоединить его от платы управления.

Снимите заднюю камеру.

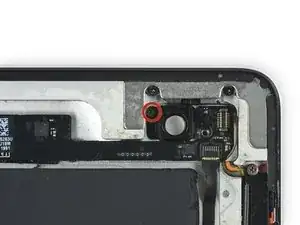

Снимите один винт Phillips 2,0 мм #000, крепящий кронштейн камеры.

Снимите пластиковый кронштейн камеры.

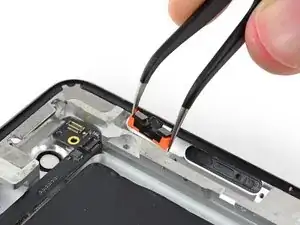

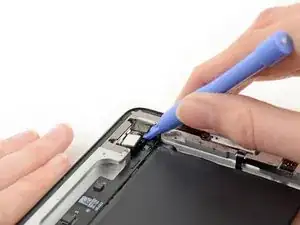

Иглой рычага подденьте фиксирующий язычок ZIF-разъёма шлейфа кнопок.

Вытащите шлейф кнопок прямо из его гнезда на верхней плате компонентов.

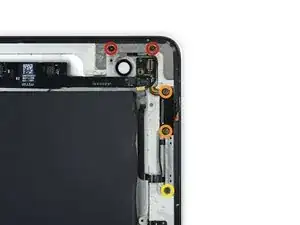

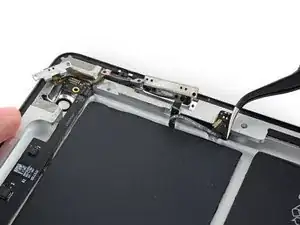

Снимите следующие винты с разъёма кабеля блока кнопок питания/регулировки громкости:

Два винта Phillips 3,0 мм #000 под углом 45º, закрепляющие кронштейн кнопки питания

Два винта Phillips 5,0 мм #000

Один винт Phillips 2,0 мм #000 под углом 45º

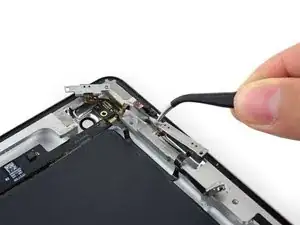

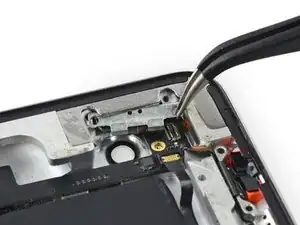

Снимите металлическую планку, удерживающую переключатель блокировки поворота/беззвучного режима.

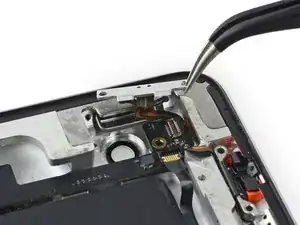

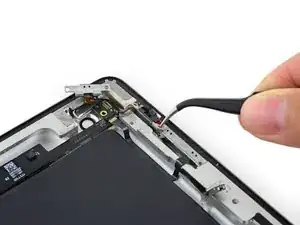

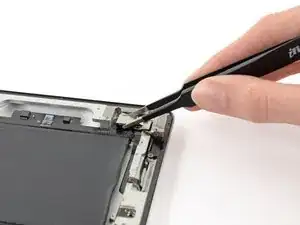

Вытащите шлейф кнопки питания из гнезда в задней крышке и отогните его в сторону.

В шлейфе содержится механическая кнопка, которая должна взаимодействовать с пластиковым корпусом кнопки, остающимся в крышке.

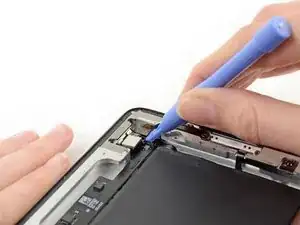

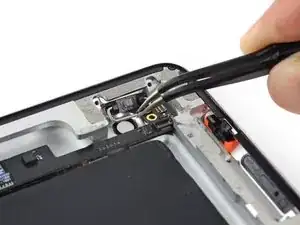

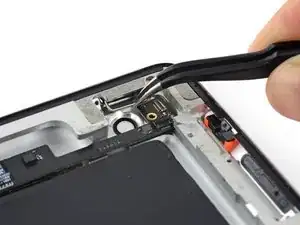

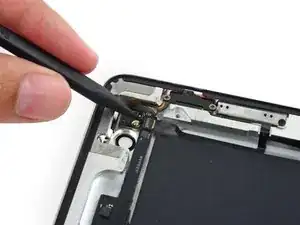

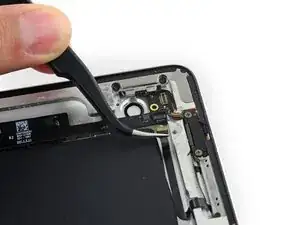

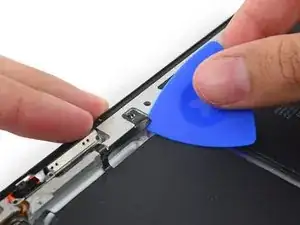

Используйте кончик медиатора, чтобы аккуратно поддеть датчик сна/пробуждения Smart Cover и оторвать его от задней крышки.

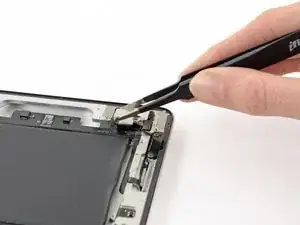

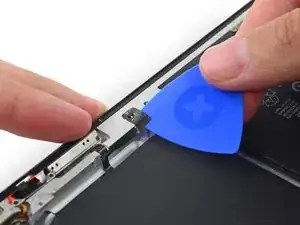

Используйте центральное отверстие под винт в кронштейне регулировки громкости, чтобы наклонить его к краю корпуса, затем вытащите его из гнезда.

Не снимайте кронштейн полностью — он всё ещё прикреплён к шлейфу кнопок.

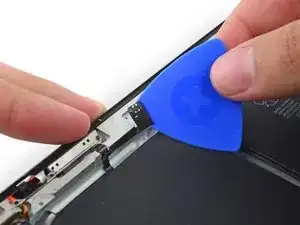

Осторожно отслойте концевую часть разъёма шлейфа кнопок от задней крышки.

Прекратите отслоение перед тем, как шлейф раздваивается к кнопкам громкости.

Снимите сборку шлейфа кнопок с задней крышки.

Если запасная деталь поставляется с прикреплёнными металлическими скобами кнопок, вы можете пропустить следующие шаги.

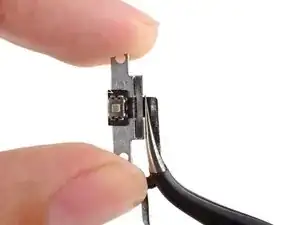

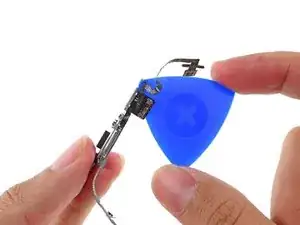

Отделите кнопку питания от её металлической скобы.

Обратите внимание на ориентацию и расположение клея для последующей сборки.

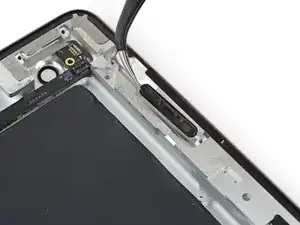

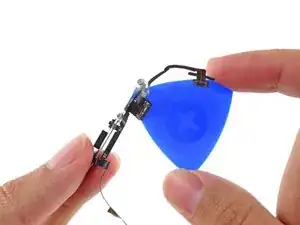

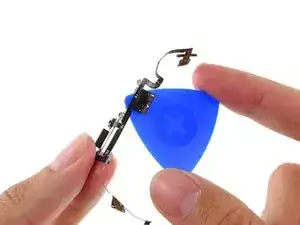

Вставьте острие медиатора для вскрытия между переключателем блокировки поворота/беззвучным переключателем и его скобой, чтобы разрезать там клей.

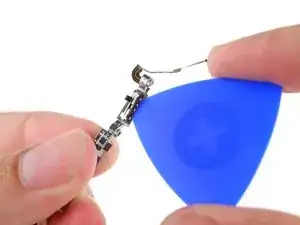

Просуньте медиатор под оставшуюся часть переключателя блокировки поворота/беззвучного переключателя, чтобы приподнять его со скобы кнопки.

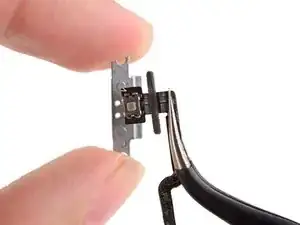

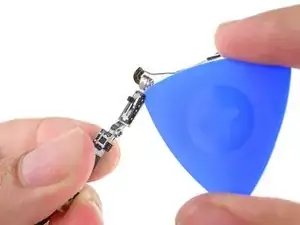

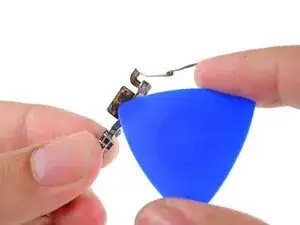

Используйте остриё медиатора, чтобы приподнять механические кнопки регулировки громкости со скобы.

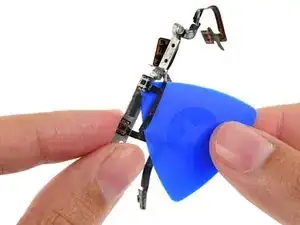

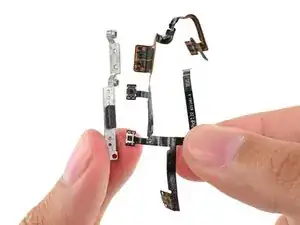

Снимите сборку кабеля кнопок со скобы кнопок.

В следующих шагах показано, как удалить крышки кнопок с задней панели iPad. Если вы просто заменяете кабель кнопок, можете оставить крышки кнопок на месте.

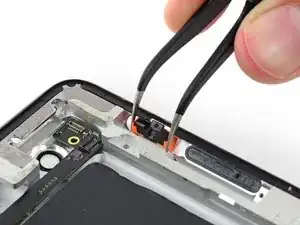

Снимите кнопку сна/питания с задней панели.

Обратите внимание на ориентацию для последующей сборки: металлическая пружинная планка должна опускаться к задней части корпуса.

Снимите переключатель блокировки поворота/беззвучный переключатель с задней панели.

Обратите внимание на ориентацию для сборки. Механический переключатель также должен сцепляться с этой крышкой кнопки; убедитесь, что они правильно защёлкиваются друг с другом.

Используйте наконечник лопатки, чтобы протолкнуть качалку громкости внутрь задней панели корпуса.

Снимите качалку громкости с задней панели корпуса.
