Замена GPS‑антенны (CDMA) iPad 2

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы держать его рукой.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener. Перегрев может привести к разрыву. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он кажется вздутым.

Если iOpener всё ещё слишком горяч в центре, продолжайте использовать его, ожидая пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно подогреть его снова, вновь доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся передняя поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Тем не менее, при повреждённом стекле оно, вероятно, будет продолжать трескаться при работе, и возможно придётся использовать металлический инструмент для вычищения стекла.

Наденьте защитные очки, чтобы защитить глаза, и осторожно не повредите ЖК‑экран.

Так как в ходе процедуры вы можете работать с битым стеклом, настоятельно рекомендуется надевать защитные очки для защиты от летящих осколков.

Положите iOpener плоско на правый край iPad, разгладив его, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу рамки клея вокруг iPad есть небольшая щель, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этим слабым местом.

Совместите инструмент с кнопкой без звука. Вставьте наконечник пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковым ободом. Вставляйте только самый кончик инструмента, чтобы немного расширить трещину.

Может потребоваться усилие, чтобы ввести клиновидный кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая инструмент туда‑обратно по мере необходимости.

Убедитесь, что инструмент находится в правильном месте — между пластиковым окантовочным ободом дисплея и передним стеклом.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковым ободом, вставьте в зазор пластиковую карточку‑фиксатор рядом с инструментом.

Удалите пластиковый инструмент из iPad и протолкните карточку‑фиксатор глубже под переднее стекло на глубину ~0,5 дюйма.

Пока вы освобождаете клей на правой стороне iPad, подогрейте iOpener и снова поместите его на нижний край iPad.

Пока нижний край нагревается с помощью iOpener, начните отделять клей с правого края iPad.

Проводите монтажной лопаткой вниз по краю iPad, отрывая клей по мере продвижения.

Клей очень прочный, и может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик монтажной лопатки под передним стеклом, вытяните лопатку немного. Хотя использование лопатки на такой глубине не повредит ничего, на ЖК-дисплей может попасть клей.

Возможно, потребуется снова положить разогретый iOpener на правый край iPad по мере отделения клея. Это зависит от того, насколько долго iPad успел остыть во время работы.

Если монтажная лопатка застряла в клее, «прокатывайте» лопатку по боковой стороне iPad, продолжая отделять клей.

Прежде чем вынуть первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не слипся снова.

Снова разогрейте iOpener и переместите его на верхний край iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из‑за ориентации антенны необходимо действовать осторожно, иначе может наступить необратимое повреждение антенны.

Вам нужно будет отделить клей, удерживающий антенну к передней панели, не повредив тонкие элементы крепления антенны к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите монтажной лопаткой вокруг нижнего правого угла iPad, отделяя клей в этой области.

Не проводите лопатку дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

Этот шаг требует перемещения монтажной лопатки вдоль нижнего правого края передней панели. Wi‑Fi антенна находится очень близко к углу и легко может быть перерезана при неправильном отделении клея.

Не вытягивайте лопатку полностью из‑под переднего стекла, а вытяните её немного так, чтобы примерно 1/8" (3 мм) кончика всё ещё оставалось под стеклом.

Проводите кончиком монтажной лопатки вдоль нижнего края iPad, отделяя клей над Wi‑Fi антенной.

После того как вы обошли Wi‑Fi антенну (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), вставьте монтажную лопатку на полную глубину.

Проведите лопаткой вправо, отделяя клей, закрепляющий Wi‑Fi антенну на переднем стекле.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте отделять клей вдоль нижней части iPad, вынимая монтажную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и возвращая её на глубину 1/2 дюйма (10 мм), когда лопатка пройдет кнопку «Домой».

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть клей в месте работы.

Не нагревайте iOpener более одной минуты за раз и всегда ждите по крайней мере две минуты перед повторным нагревом.

Продолжайте отделять клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте лопатку максимум на глубину 1/2 дюйма (10 мм) в этой области, чтобы не повредить ленточный кабель кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проводите монтажной лопаткой вдоль верхнего края iPad, немного вытягивая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень густой, и может потребоваться немалая сила. Работайте осторожно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, положите iOpener на верхний край и продолжайте работу. Если iOpener слишком остыл, снова разогрейте его.

Если монтажная лопатка застревает в клее, «прокатывайте» лопатку, как показано в шаге 9.

Продолжайте отделять клей вдоль верхнего края iPad и проведите монтажной лопаткой вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё довольно липкий, снова разогрейте iOpener и положите его на левый край, пока работаете.

Продвигайте медиатор вдоль левого края iPad, разрезая клей по ходу движения. Здесь клей тонкий из‑за сенсорного слоя вдоль всей левой стороны. Убедитесь, что медиатор не входит слишком глубоко (макс. 10 мм), чтобы не повредить сенсорный слой.

Кабель сенсорного слоя расположен примерно в 50 мм от нижнего края iPad. Прекратите продвижение медиатора, когда окажетесь примерно в 60 мм от нижнего края iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, отделите клей в нижнем левом углу.

Нижняя часть кабеля сенсорного слоя находится всего на ~25 мм от нижнего края iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае подложите медиатор под край iPad в местах, где стекло всё ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от корпуса.

Остерегайтесь оставшегося клея и при необходимости используйте медиатор, чтобы перерезать клей, удерживающий переднюю панель.

При обратной сборке очистите LCD от пыли и отпечатков микрофиброй и сжатым воздухом перед установкой стекла.

Удалите четыре винта Phillips #0 длиной 2,0 мм, фиксирующие LCD в задней крышке.

Шлейфы передней панели подключены под LCD. Чтобы получить к ним доступ, временно нужно перевернуть LCD и отвести его в сторону.

Будьте предельно осторожны при перемещении LCD и не пытайтесь полностью извлекать его из iPad — его кабель данных дисплея останется подключённым при повороте.

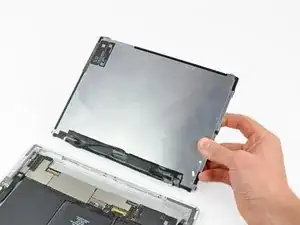

Поднимите LCD за длинный край, ближе к кнопкам регулировки громкости, и аккуратно переверните его в задней крышке — как страницу в книге.

Положите LCD экраном вниз на переднюю панель.

Используйте плоский конец пластикового инструмента, чтобы отогнуть защёлку ZIF-разъёма кабеля разъёма для наушников и фронтальной камеры.

Убедитесь, что вы поддеваете именно подвижную защёлку, а не сам разъём.

Проведите пластиковым инструментом под кабелем разъёма для наушников и фронтальной камеры, чтобы освободить его от клея, приклеивающего кабель к задней панели.

Выньте кабель разъёма для наушников и фронтальной камеры прямо из его разъёма на плате.

Удалите два винта Phillips длиной 2,9 мм, фиксирующие разъём для наушников к задней панели.

Используйте пластиковый инструмент, чтобы подтолкнуть разъём для наушников и вывести его из выемки в верхнем торце iPad.

Пока не пытайтесь извлечь весь узел.

Аккуратно отлейте кабели фронтальной камеры и микрофона от задней панели.

Аккуратно снимите полоску ленты, закрывающую коннектор кабеля фронтальной камеры.

Используйте край пластикового инструмента, чтобы отсоединить кабель фронтальной камеры от кабеля разъёма для наушников.

Аккуратно отлейте кабель фронтальной камеры от нижнего шлейфа, подключённого к разъёму для наушников.

Используйте край пластикового инструмента, чтобы отсоединить коннектор кабеля микрофона.

Снимите разъём для наушников с iPad 2.

Используйте край пластикового инструмента, чтобы аккуратно отогнуть защёлки на двух ZIF-разъёмах шлейфов сенсорного слоя.

Убедитесь, что вы поддеваете именно подвижные защёлки, а не сами разъёмы.

Защёлки выделены красным на второй фотографии.

Краем пластикового инструмента отлейте кабель сенсорного слоя от экранных экранов на плате.

Аккуратно оттяните кабель сенсорного слоя от клея, фиксирующего его на боковой стороне задней крышки.

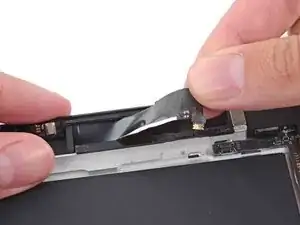

Вытяните шлейф сенсорного слоя прямо из двух разъёмов на плате.

Чтобы снять сборку передней панели, шлейф нужно вытянуть между корпусом и ЖК-дисплеем. Потребуется отвести ЖК-дисплей, чтобы освободить место.

Будьте крайне осторожны при перемещении ЖК‑дисплея и не пытайтесь полностью извлечь его из iPad — его кабель останется подключённым, пока дисплей откидывается.

Поднимите ЖК‑дисплей за его длинный край, самый удалённый от кабеля дигитайзера, и аккуратно откиньте его к задней крышке — как при закрытии книги.

Держа ЖК‑дисплей приподнятым, осторожно сдвиньте переднюю панель в сторону от iPad. Следите, чтобы кабель дигитайзера не зацепился за заднюю крышку или ЖК‑дисплей.

Верните ЖК‑дисплей на место в корпус для сохранности.

Чтобы продолжить работу с внутренностями iPad, нам нужно снова вывести ЖК‑дисплей из корпуса.

Поднимите ЖК‑дисплей за его длинный край, ближайший к кнопкам регулировки громкости, и аккуратно выверните его из задней крышки — как переворачивая страницу в книге.

Положите ЖК‑дисплей лицевой стороной вниз на чистую поверхность. При желании подложите мягкую ткань, чтобы избежать царапин.

Осторожно положите ЖК‑дисплей рядом с задней панелью.

Используйте пластиковый инструмент для вскрытия, чтобы отвести фиксатор кабеля данных дисплея вверх.

Выньте кабель данных дисплея из его разъёма.

Не тяните разъём вверх при отсоединении кабеля от гнезда.

Снимите сборку ЖК‑дисплея с задней панели.

Снимите кусочек ленты, фиксирующей шлейф фронтальной камеры.

Будьте осторожны, чтобы не повредить шлейфы камеры, микрофона или разъёма для наушников при снятии ленты.

Отклейте фронтальную камеру от поролонового клеевого слоя, фиксирующего её к задней панели.

Выньте кабель фронтальной камеры из канавки, вырезанной в задней панели.

Извлеките фронтальную камеру из iPad.

Если есть, снимите кусочек ленты, закрывающий конец кабеля док‑коннектора.

Используя край пластикового инструмента для вскрытия, осторожно подденьте коннектор кабеля док‑разъёма и выпрямите его из гнезда на плате логики.

Отклейте шлейф док‑коннектора от задней панели.

Поместите инструмент под четыре провода на конце разъёма и аккуратно подденьте разъём кабеля динамика прямо вверх, чтобы извлечь его из гнезда на плате логики. Не подднимайте с противоположного конца разъёма — это сломает четыре паяных контакта на нижней стороне гнезда и потребует микропайки для ремонта.

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть фиксатор, удерживающий разъём шлейфа верхней платы компонентов в гнезде на плате логики.

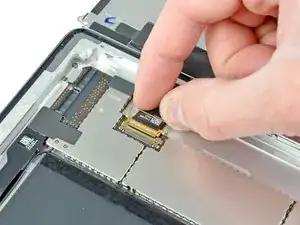

Оттяните разъём от его гнезда на плате логики.

Не поднимайте кабель вверх при отсоединении.

Снимите два винта Phillips 2,1 мм, фиксирующие кронштейн платы логики к задней крышке рядом с гнездом кабеля дигитайзера.

Снимите кронштейн платы логики с задней крышки.

Снимите четыре винта Phillips 2,6 мм, фиксирующие платы логики и связи к задней панели.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно оторвать плату логики от задней крышки.

Плата логики приклеена к задней крышке; работайте медленно и равномерно, чтобы отлепить клей, не повредив плату.

Поднимите плату логики из задней крышки и слегка поверните её в сторону аккумулятора.

Не пытайтесь полностью извлечь плату логики. К ней ещё подключены три антеннных кабеля.

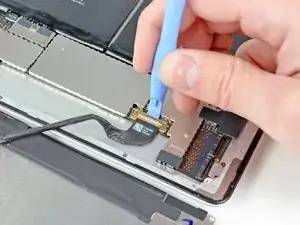

Используйте пластиковый инструмент для вскрытия, чтобы отключить кабель антенны сотовой связи от его разъёма на плате связи.

Снимите единственный винт Phillips 2,1 мм, фиксирующий кабель антенны сотовой связи к задней крышке.

На этом шаге вы снимете два кусочка ленты, фиксирующие кабель антенны сотовой связи к задней крышке.

Используйте наконечник лопатки, чтобы снять два кусочка ленты.

Осторожно подденьте антенну сотовой связи от задней крышки пластиковой лопаткой.

Выньте антенну сотовой связи из её посадочного места в корпусе iPad.

Осторожно проведите кабель антенны через канал, вырезанный в задней панели, и извлеките антенну из устройства.

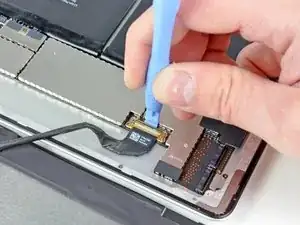

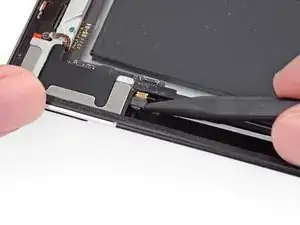

Используйте пластиковой инструмент для вскрытия, чтобы отсоединить правый антенный кабель от его разъёма на плате связи.

Удалите один винт Phillips 2,1 мм, фиксирующий правую сотовую антенну к задней крышке.

На этом шаге вы снимете три куска ленты, фиксирующие кабель правой сотовой антенны к задней крышке.

Используйте острый конец лопатки, чтобы поддеть каждый кусок, затем плоский конец — чтобы аккуратно отклеить ленту, не разрывая её.

Осторожно подденьте антенну от задней крышки пластиковой монтажной лопаткой.

Поднимите и извлеките правую сотовую антенну из iPad 2.

Снимите любую ленту, закрывающую ZIF-разъём GPS-антенны.

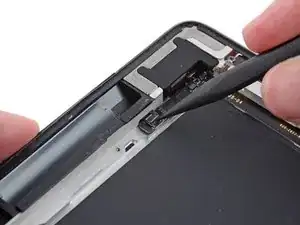

Используйте острый конец лопатки, чтобы перевернуть фиксирующую защёлку на ZIF-разъёме и освободить кабель GPS.

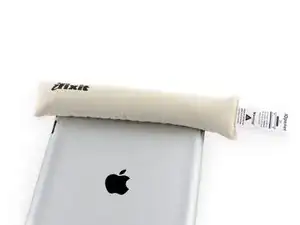

Поместите разогретый iOpener на верхний край iPad, чтобы размягчить клей, удерживающий GPS-антенну на задней крышке.

GPS-антенна по сути является наклейкой, закрывающей дно отсека правой сотовой антенны. В процессе её поддевания на следующих шагах велика вероятность, что она порвётся и разрушится. Если вы пытаетесь сохранить антенну, применяйте много тепла и действуйте очень осторожно.

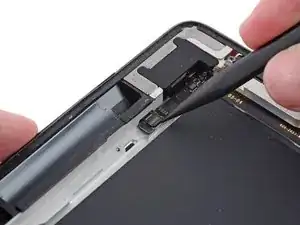

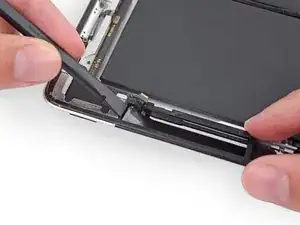

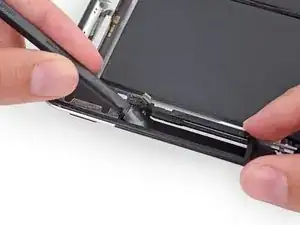

Вставьте заострённый конец лопатки под кабель GPS из внутренней части выемки антенны.

Тяните лопаткой в сторону верхнего края корпуса, чтобы вывести кабель из проточки основного корпуса.

Снятие GPS-антенны может быть очень сложным. Метод, показанный в следующих шагах, сработал у нас. Однако следуйте этому руководству только если вы заменяете GPS-антенну на новую, так как она может быть необратимо повреждена.

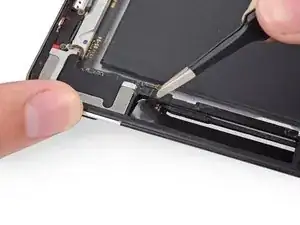

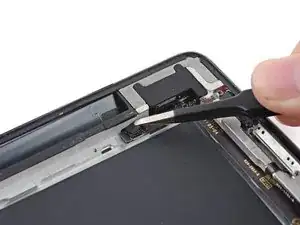

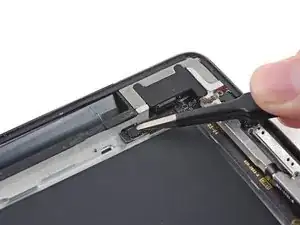

Используя пинцет, аккуратно приподнимите кабель GPS-антенны, чтобы начать отклеивать антенну от задней крышки.

Поместите плоский конец лопатки под освобождённый край GPS-антенны.

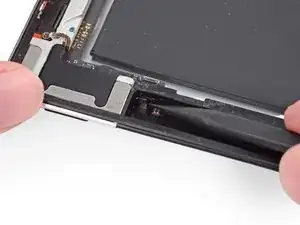

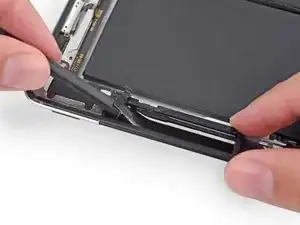

Подтолкните лопаткой под наклейку антенны, чтобы отделить клей, прикрепляющий её к корпусу.

Продолжайте продавливать лопаткой под антенну, чтобы очистить её от клея.

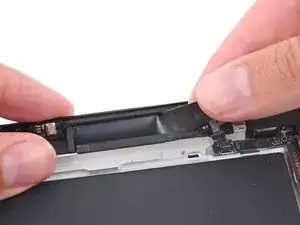

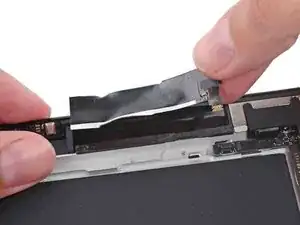

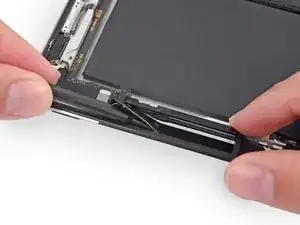

Как только вы сможете захватить GPS-антенну пальцами, подденьте и снимите её с задней крышки.
