Замена разъёма для наушников iPad 2 Wi‑Fi EMC 2560

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся платформой: убедитесь, что пластина свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться меньше или больше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его трогать.

В процессе ремонта по мере остывания iOpener вновь нагревайте в микроволновке дополнительными порциями по тридцать секунд.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит вспухшим.

Если iOpener в центре всё ещё слишком горячий, продолжайте работу, ожидая его дальнейшего остывания перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если потребуется повторный нагрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, заклейте его лентой, чтобы сдержать дальнейшее разрушение и предотвратить травмы во время ремонта.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия лицевой стороны.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако после того как стекло треснуло, оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться металлический поддевальной инструмент для вынимания стекла.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Опять же: поскольку в процессе вы можете работать с разбитым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разгладьте его так, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу на клейком кольце iPad есть небольшой разрыв, примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы собираетесь воспользоваться этой слабой зоной.

Выравнивайте инструмент по кнопке без звука. Вставьте кончик пластикового поддевателя в зазор между передним стеклом и пластиковой рамкой. Вставьте только очень кончик инструмента, ровно настолько, чтобы расширить трещину.

Может потребоваться сила, чтобы завести клиновидный кончик инструмента между стеклом и пластиком. Действуйте терпеливо и осторожно, покачивая пластиковый поддеватель вперёд‑назад по мере необходимости.

Убедитесь, что вы поместили инструмент в нужное место — между пластиковой рамкой дисплея и передней стеклянной панелью.

Держите кончик пластикового поддевателя зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку в зазор прямо рядом с поддевателем.

Удалите пластиковый поддеватель из iPad и протолкните лопатку дальше под переднее стекло на глубину ~0,5 дюйма.

Пока вы освобождаете клей на правой стороне iPad, снова нагрейте iOpener и поместите его на нижний край iPad.

Пока нижний край прогревается iOpener, начните освобождать клей с правого края iPad.

Проведите лопаткой вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, может потребоваться значительное усилие. Действуйте осторожно.

Если вы видите кончик лопатки под передним стеклом, выньте лопатку чуть‑чуть наружу. Использование лопатки на такой глубине не повредит ничего, но может оставить клей на ЖК‑экране.

Возможно, потребуется переместить разогретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, сколько времени iPad успел остыть во время вашей работы.

Если монтажная лопатка застревает в клее, «катите» лопатку вдоль боковой стороны iPad, продолжая ослаблять клей.

Перед тем как вынуть первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край стекла, чтобы клей снова не склеился.

Повторно разогрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad винтами и кабелем. Из‑за ориентации антенны необходимо действовать осторожно, иначе вы можете необратимо повредить Wi‑Fi антенну.

Вам нужно освободить клей, фиксирующий антенну к передней панели, не повредив чувствительные элементы, крепящие антенну к нижней части iPad. Внимательно следуйте следующим шагам.

Проведите монтажной лопаткой вокруг нижнего правого угла iPad, освобождая клей в этой области.

Не проводите лопаткой дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге требуется перемещать монтажную лопатку вдоль нижнего правого края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном освобождении клея.

Не извлекайте лопатку полностью из‑под переднего стекла, а выньте её немного так, чтобы примерно 1/8" (3 мм) кончика оставалось под передним стеклом.

Проведите кончиком лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте монтажную лопатку полностью.

Сдвиньте лопатку вправо, освобождая клей, крепящий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая монтажную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда лопатка пройдет мимо кнопки «Домой».

Если клей по нижнему краю слишком остыл, снова разогрейте iOpener, чтобы подогреть клей в месте работы.

Не нагревайте iOpener более минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте лопатку в этой области не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать прогрев клея в этой зоне.

Проведите монтажной лопаткой вдоль верхнего края iPad, немного вынимайте её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой зоне очень густой, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не сорваться и не повредить себя или iPad.

Если клей слишком остыл, замените iOpener вдоль верхнего края и продолжайте работать. Если iOpener слишком остыл, разогрейте его снова.

Если монтажная лопатка застревает в клее, «катите» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите монтажной лопаткой вокруг верхнего левого угла.

Если клей достаточно тёплый, для удобства снимите iOpener с iPad. Однако если клей ещё достаточно липкий, повторно разогрейте iOpener и положите его на левый край, пока вы работаете.

Проведите монтажной лопаткой вдоль левого края iPad, освобождая клей по ходу. Клей здесь тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не входит слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера расположен примерно в 2" (50 мм) от нижней части iPad. Остановитесь, когда вы окажетесь примерно в 2.25" (60 мм) от нижней части iPad.

Используя монтажную лопатку, которая всё ещё находится под нижним краем iPad, отделите клей в нижнем левом углу.

Нижняя часть кабеля дигитайзера находится примерно в 1" (25 мм) от нижнего края iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя одну из монтажных лопаток, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова прилипнуть. В этом случае подведите лопатку под край iPad в месте, где переднее стекло по-прежнему приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правый углы, отведите переднее стекло от корпуса iPad.

Осторожно с оставшимся клеем — при необходимости используйте монтажную лопатку, чтобы отрезать клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед установкой стекла.

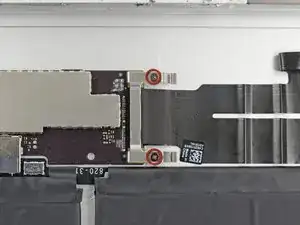

Удалите четыре винта Phillips 2.0 мм, крепящие ЖК-дисплей к задней крышке.

Шлейфы передней панели подключены под ЖК-дисплеем. Чтобы добраться до них, временно переверните ЖК-дисплей и отведите в сторону.

Будьте очень осторожны при перемещении ЖК-дисплея и не пытайтесь полностью извлечь его из iPad — кабель передачи данных дисплея останется подключённым, пока он повернут.

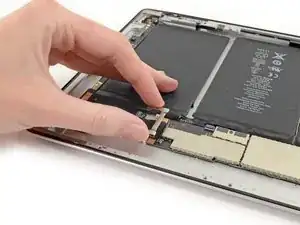

Поднимите ЖК-дисплей за длинный край, ближе к кнопкам регулировки громкости, и аккуратно переверните его из задней крышки — как страницу в книге.

Положите ЖК-дисплей лицевой стороной вниз на переднюю панель.

Если есть, удалите кусочек ленты, закрывающий конец кабеля фронтальной камеры, пинцетом.

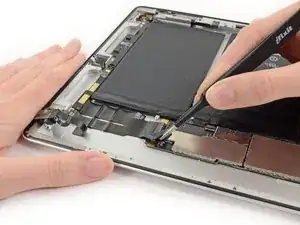

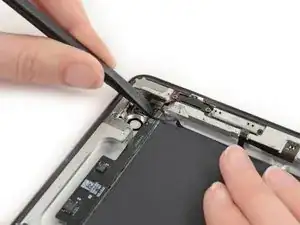

Используйте плоский конец лопатки, чтобы осторожно поддеть разъём и отщелкнуть его с платы управления.

Используйте плоский конец лопатки, чтобы отделить клей, фиксирующий кабель фронтальной камеры к плате управления.

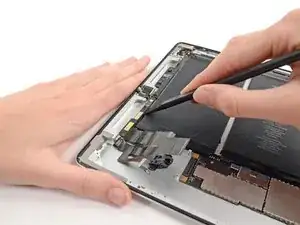

Подденьте фронтальную камеру и отделите её от поролонового клеевого крепления в задней крышке.

Снимите фронтальную камеру.

С помощью пинцета снимите резиновую накладку с корпуса задней камеры.

Удалите один винт Phillips 3.3 мм из металлической прижимной пластины задней камеры.

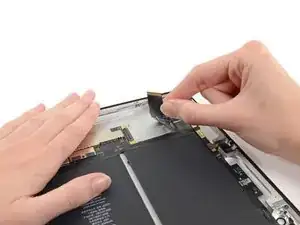

Поднимите металлическую прижимную пластину задней камеры прямо вверх из её гнезда в задней крышке.

Убедитесь, что маленькая теплопроводящая подкладка прикреплена к металлической прижимной пластине, как показано на третьем изображении, при установке задней камеры.

Используйте пластиковый монтажный инструмент, чтобы поддеть разъём задней камеры и отщёлкнуть его с платы управления.

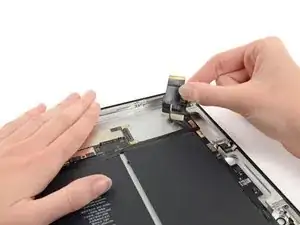

Снимите заднюю камеру.

Удалите один винт Phillips 2.1 мм из корпуса задней камеры.

Снимите корпус камеры с задней крышки.

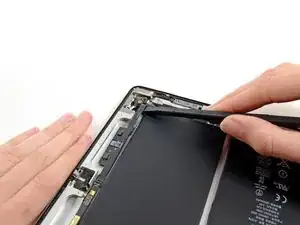

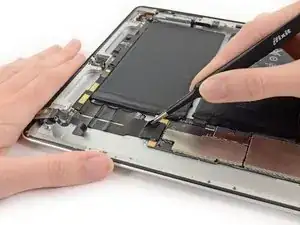

Используйте плоский конец лопатки, чтобы отогнуть фиксирующую защёлку в ZIF-разъёме шлейфа кнопочной сборки.

Убедитесь, что вы поднимаете именно поворотную защёлку, не сам разъём.

Проведите кончиком лопатки под кабелем кнопочной сборки, чтобы освободить его из разъёма.

Используйте плоский конец лопатки, чтобы отогнуть фиксирующую защёлку в ZIF-разъёме шлейфа микрофона.

Убедитесь, что вы поднимаете именно поворотную защёлку, не сам разъём.

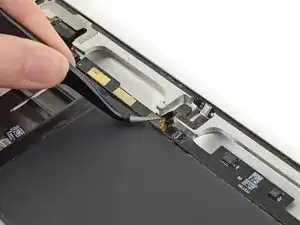

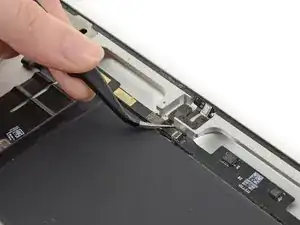

Вытяните шлейф микрофона прямо наружу пинцетом.

Осторожно загните кабель, чтобы он не мешал.

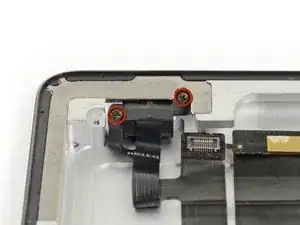

Удалите два винта Phillips 2,9 мм, закрепляющие разъём для наушников на заднем корпусе.

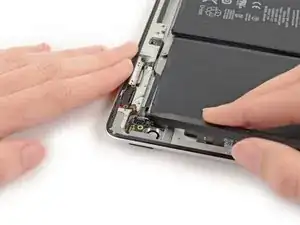

Вытащите разъём для наушников из его гнезда в заднем корпусе и отогните в сторону.

Удалите два винта Phillips 2,1 мм, фиксирующие металлическую скобу к заднему корпусу.

Снимите металлическую скобу с заднего корпуса.

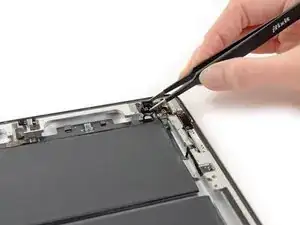

Если имеется, используйте пинцет, чтобы снять кусочек ленты, закрывающий конец кабеля разъёма для наушников/платы управления.

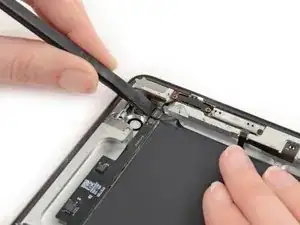

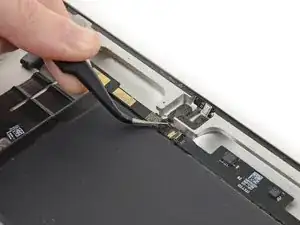

Используйте плоский конец лопатки, чтобы отогнуть фиксирующую защёлку ZIF-разъёма кабеля разъёма для наушников/платы управления вверх.

Убедитесь, что Вы поднимаете именно подвижную фиксирующую защёлку, а не сам разъём.

Подденьте лопаткой кончик ленточного кабеля, чтобы отсоединить его.

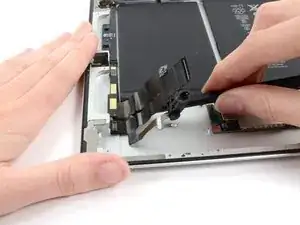

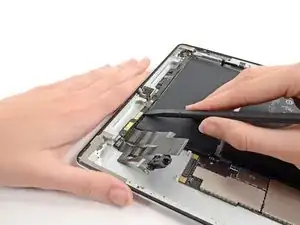

Осторожно отлейте ленточный кабель разъёма для наушников/платы управления от заднего корпуса, чтобы освободить его от клея.

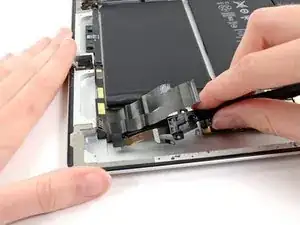

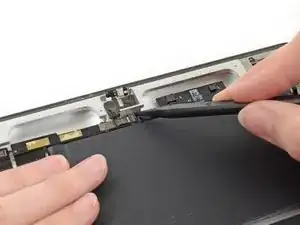

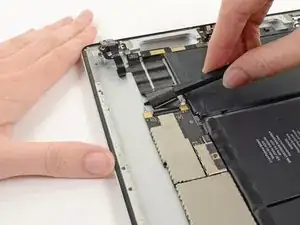

Используйте плоский конец лопатки, чтобы ослабить клей под более узкой частью ленточного кабеля возле разъёма для наушников.

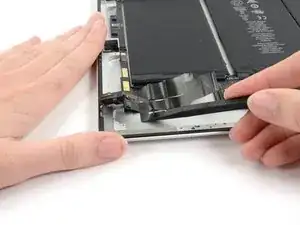

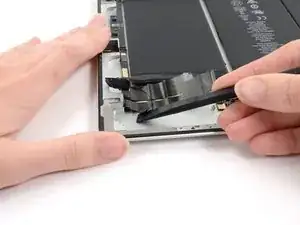

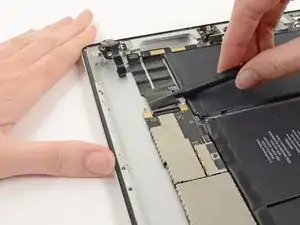

Подденьте плоским концом лопатки среднюю часть ленточного кабеля, чтобы отделить клей, удерживающий его на заднем корпусе.

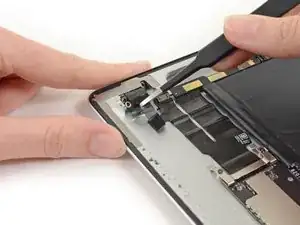

Подденьте плоским концом лопатки самую широкую часть кабеля, чтобы освободить её от заднего корпуса.

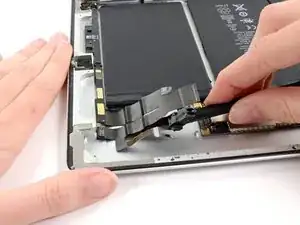

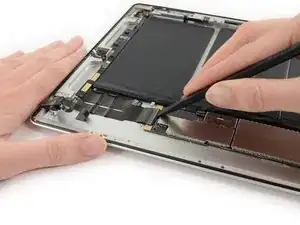

Чтобы начать освобождение от клея, осторожно подденьте под плату управления вблизи гнезда фронтальной камеры.

Аккуратно подденьте под плату управления вблизи тыльной камеры.

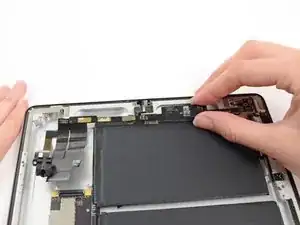

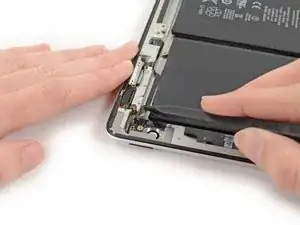

Осторожно подденьте под самую широкую часть платы, чтобы освободить узел от оставшегося клея.

Извлеките узел разъёма для наушников из корпуса.
