Замена кабеля данных дисплея iPad 2 CDMA

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно разогрет, когда его едва неприятно касаться.

В ходе ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Следите, чтобы iOpener не перегрелся во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он кажется вздутым.

Если iOpener всё ещё слишком горяч в середине, продолжайте использовать его, дождавшись небольшого остывания перед следующим разогревом. Правильно разогретый iOpener остаётся тёплым до 10 минут.

Извлеките iOpener из микроволновки, держась за один из двух плоских концов, чтобы не прикасаться к горячей середине.

iOpener будет очень горячим, поэтому действуйте осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте разогретый iOpener из горячей воды щипцами.

Тщательно вытрите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно разогреть его снова, вскипятите воду, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты, перекрывая друг друга, на переднюю панель iPad, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь придерживаться остальных шагов руководства. Однако после того как стекло разбито, оно, вероятно, будет продолжать трескаться в ходе работы, и возможно потребуется использование металлического инструмента для поддевания, чтобы вытащить стекло.

Наденьте защитные очки, чтобы защитить глаза, и не повредите ЖК‑экран.

Поскольку в ходе процедуры вы можете работать с разбитым стеклом, мы настоятельно рекомендуем использовать защитные очки для защиты от летающих осколков.

Положите iOpener вдоль правого края iPad, разгладив его так, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Держите пакет на iPad примерно 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой разрыв в клеевом кольце, примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы воспользуетесь этим слабым местом.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставьте только сам кончик инструмента, ровно настолько, чтобы расширить трещину.

Может потребоваться сила, чтобы ввести зажатый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент туда‑обратно по мере необходимости.

Убедитесь, что инструмент размещён в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держите кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую плёнку‑клин рядом с пластиковым инструментом.

Удалите пластиковый инструмент из iPad и продвиньте плёнку‑клин дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над ослаблением клея на правой стороне iPad, разогрейте iOpener снова и поместите его на нижний край iPad.

Пока нагревается iOpener вдоль нижнего края, начните отслаивание клея от правого края iPad.

Проводите медиатором вдоль кромки iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте аккуратно.

Если вы видите наконечник медиатора под передним стеклом, вытяните медиатор чуть-чуть. Хотя использование медиатора на такой глубине не повредит ничего, это может оставить клейкие следы на ЖК-экране.

Возможно, потребуется переместить разогретый iOpener обратно на правый край iPad по мере отслаивания клея. Это зависит от того, сколько времени iPad успел остыть во время работы.

Если медиатор застрял в клее, «прокатывайте» медиатор вдоль боковой стороны iPad, продолжая освобождать клей.

Перед тем как вынуть первый медиатор из нижнего угла iPad, вставьте второй медиатор под правый край переднего стекла, чтобы клей не приклеился снова.

Повторно разогрейте iOpener и переместите его на верхний край iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi антенна прикреплена к правому нижнему краю задней крышки iPad с помощью винтов и кабеля. Из‑за расположения антенны крайне важно действовать осторожно, иначе можно нанести необратимый ущерб Wi‑Fi антенне.

Вам нужно освободить клей, удерживающий антенну на передней панели, не повредив деликатные элементы, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Проведите медиатором вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите медиатор дальше правого нижнего угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге необходимо провести медиатором вдоль правого нижнего края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном освобождении клея.

Не вынимайте медиатор полностью из‑под переднего стекла, а вытяните его чуть‑чуть так, чтобы примерно 1/8" (3 мм) наконечника всё ещё находилось под стеклом.

Проводите наконечником медиатора вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте медиатор на полную глубину.

Сдвиньте медиатор вправо, освобождая клей, фиксирующий Wi‑Fi антенну на переднем стекле.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытягивая медиатор достаточно, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 1/2 дюйма (10 мм) после прохождения кнопки.

Если клей на нижнем крае слишком остывший, повторно нагрейте iOpener, чтобы разогреть клей в рабочей зоне.

Не нагревайте iOpener более минуты за раз и всегда выдерживайте по крайней мере две минуты перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте медиатор в этой области не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте медиатор зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой зоне.

Проводите медиатором вдоль верхнего края iPad, немного вытягивая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень толстый, возможно потребуется значительная сила. Работайте аккуратно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, положите iOpener вдоль верхнего края и продолжайте работать. Если iOpener остыл слишком сильно, разогрейте его снова.

Если медиатор застревает в клее, «прокатывайте» медиатор как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите медиатором вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё очень липкий, разогрейте iOpener и положите его на левый край, пока вы работаете.

Проведите пластиковым медиатором вдоль левого края iPad, освобождая клей по ходу движения. Здесь клей тонкий из‑за сенсорного слоя по всей левой стороне. Убедитесь, что медиатор не заходит слишком глубоко (макс. 1/2 дюйма) 10 мм, чтобы не повредить сенсорный слой.

Шлейф сенсора расположен примерно в 2" (50 мм) от нижнего края iPad. Прекратите движение медиатора, когда вы окажетесь примерно в 2.25" (60 мм) от нижнего края iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть шлейфа сенсора находится всего в ~1" (25 мм) от нижнего края iPad. Работайте аккуратно и медленно, чтобы не перерезать этот шлейф.

Используя один из медиаторов, подденьте нижний правый угол iPad и возьмите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае под sliding медиатор под край iPad там, где переднее стекло всё ещё приклеено, и «перережьте» клей.

Держась за верхний и нижний правые углы, отведите переднее стекло от iPad, вращая его наружу.

Остерегайтесь участков клея, которые могут всё ещё удерживать стекло, и используйте медиатор, чтобы перерезать любой клей, удерживающий переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы удалить пыль и отпечатки с ЖК‑экрана перед повторной установкой стекла.

Снимите четыре винта Phillips #0 длиной 2,0 мм, фиксирующие ЖК‑дисплей с задней крышкой.

Шлейфы передней панели подключены под ЖК‑дисплеем. Чтобы получить к ним доступ, временно отогните ЖК‑дисплей и отведите его в сторону.

Будьте очень осторожны при перемещении ЖК‑дисплея и не пытайтесь полностью удалять его из iPad — его кабель передачи данных останется подключённым при повороте.

Поднимите ЖК‑дисплей от длинного края, ближайшего к клавишам громкости, и аккуратно откиньте его назад по задней крышке — как переворачивая страницу в книге.

Положите ЖК‑дисплей лицевой стороной вниз на переднюю панель.

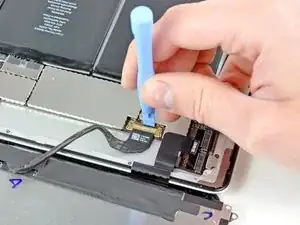

Используйте край пластиковой лопатки, чтобы отжать металлическую прижимную защёлку, фиксирующую кабель передачи данных дисплея в разъёме на плате.

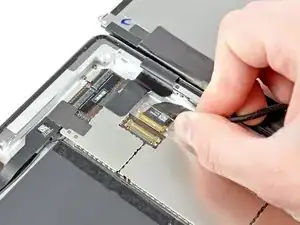

Выньте кабель передачи данных дисплея из его разъёма на плате.

Не тяните вверх за разъём кабеля передачи данных дисплея при его отсоединении.

Снимите сборку ЖК‑экрана с iPad 2.

Снимите небольшую полоску чёрной ленты, закрывающую разъём кабеля передачи данных на ЖК‑экране.

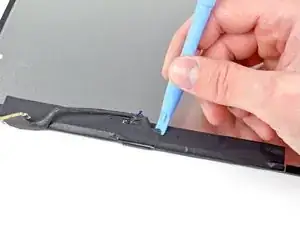

Используйте край пластиковой лопатки, чтобы отжать металлическую прижимную защёлку на разъёме кабеля передачи данных.

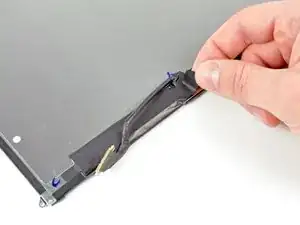

Выньте кабель передачи данных из его разъёма и снимите его с ЖК‑экрана.

Не тяните кабель передачи данных вверх при его отсоединении.
