Замена фронтальной камеры iPad 2 CDMA

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Разместите iOpener в центре микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва горячий на ощупь.

В течение ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener всё ещё слишком горячий посередине, продолжайте работать с ним, дожидаясь частичного остывания перед следующим подогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концовки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия передней панели.

Это удержит осколки стекла и придаст конструктивную жесткость при поддевании и снятии дисплея.

Старайтесь следовать остальной части руководства как описано. Однако при повреждённом стекле оно, вероятно, продолжит трескаться в процессе работы, и вам может понадобиться металлический монтажный инструмент, чтобы вынуть стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Поскольку в ходе процедуры вы можете работать с осколками стекла, настоятельно рекомендуем надевать защитные очки от летающих фрагментов.

Положите iOpener вдоль правого края iPad, разгладьте его так, чтобы обеспечить хороший контакт поверхности iPad с iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу на клеевом кольце iPad есть небольшой зазор, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этим слабым местом.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой окантовкой. Вставляйте только самую кромку инструмента, достаточно, чтобы расширить трещину.

Может потребоваться усилие, чтобы ввести клиновидную часть инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая инструмент назад‑вперёд по мере необходимости.

Убедитесь, что инструмент размещён в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в зазор пластиковую лопатку прямо рядом с инструментом.

Удалите пластиковый инструмент из iPad и протолкните пластиковую лопатку глубже под переднее стекло на глубину ~0,5 дюйма.

Пока вы освобождаете клей по правой стороне iPad, подогрейте iOpener и снова положите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните отслаивать клей с правого края iPad.

Проводите инструментом для вскрытия вдоль кромки iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте осторожно.

Если вы видите наконечник инструмента для вскрытия под передним стеклом, немного вытащите инструмент. Хотя использование инструмента на такой глубине не повредит ничего, он может разнести остатки клея по ЖК-дисплею.

Возможно, потребуется вернуться нагретым iOpener на правый край iPad по мере отслаивания клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если инструмент для вскрытия застрял в клее, «раскатывайте» его вдоль боковой стороны iPad, продолжая освобождать клей.

Перед тем как вынуть первый инструмент из нижнего угла iPad, вставьте второй инструмент под правый край переднего стекла, чтобы клей не схватился снова.

Снова нагрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны крайне важно действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно отделить клей, удерживающий антенну на передней панели, не повредив тонкие элементы крепления антенны к дну iPad. Следуйте следующим шагам внимательно.

Проведите инструментом вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите инструмент дальше правого нижнего угла. Вы можете повредить Wi‑Fi‑антенну.

Этот шаг требует перемещения инструмента вдоль правого нижнего края передней панели. Wi‑Fi‑антенна очень близко к углу и легко перерезается при неправильном отслаивании клея.

Не удаляйте инструмент полностью из‑под переднего стекла, а вытащите его немного так, чтобы примерно 1/8" (3 мм) наконечника оставалось под стеклом.

Проводите наконечником инструмента вдоль нижнего края iPad, освобождая клей над Wi‑Fi‑антенной.

Как только вы пройдёте мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или рядом с кнопкой «Домой»), заново вставьте инструмент до полной глубины.

Сдвиньте инструмент вправо, освобождая клей, фиксирующий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая инструмент достаточно, чтобы обойти кнопку «Домой», и вновь вставляя его на глубину 1/2 дюйма (10 мм), как только инструмент пройдет кнопку «Домой».

Если клей вдоль нижнего края слишком остыл, снова нагрейте iOpener, чтобы разогреть клей в рабочей зоне.

Не нагревайте iOpener более одной минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всей длине нижнего края iPad.

На моделях iPad 4 вставляйте инструмент в этой области на максимальную глубину 1/2 дюйма (10 мм), чтобы не повредить ленточный кабель кнопки «Домой».

Оставьте инструмент зажатым под передним стеклом рядом с кнопкой «Домой».

Снова нагрейте iOpener в микроволновой печи и положите его на левый край iPad, чтобы начать нагрев клея в этой секции.

Проводите инструментом вдоль верхнего края iPad, немного вынимая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень густой, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, положите iOpener на верхний край и продолжайте работу. Если iOpener остывает, снова нагрейте его.

Если инструмент застревает в клее, «раскатывайте» его, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите инструментом вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, снова нагрейте iOpener и положите его на левый край во время работы.

Проведите медиатором вдоль левого края iPad, освобождая клей по мере продвижения. Здесь клей тонкий из‑за датчика касания (цифрайзера) вдоль всей левой стороны. Убедитесь, что медиатор не заходит слишком глубоко (макс. 1/2 дюйма) 10 мм, чтобы не повредить датчик касания.

Шлейф датчика касания расположен примерно в 2" (50 мм) от низа iPad. Прекратите проводить медиатор, когда окажетесь примерно в 2.25" (60 мм) от нижней части iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя точка шлейфа датчика касания находится всего в ~1" (25 мм) от низа iPad. Работайте осторожно и медленно, чтобы не пересечь этот шлейф.

Используя один из медиаторов, приподнимите нижний правый угол iPad и возьмите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае проведите медиатором под краем там, где переднее стекло всё ещё приклеено, и «перережьте» клей.

Держась за верхний и нижний правые углы, отогните переднее стекло от iPad.

Осторожно относитесь к оставшемуся клею и используйте медиатор, чтобы перерезать клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК‑экрана перед установкой стекла.

Удалите четыре винта Phillips #0 длиной 2,0 мм, крепящие ЖК‑экран к задней крышке.

Шлейфы передней панели соединены под ЖК‑экраном. Чтобы получить к ним доступ, временно переверните ЖК‑экран и отведите в сторону.

Будьте очень осторожны при перемещении ЖК‑экрана и не пытайтесь полностью снять его с iPad — его кабель передачи данных останется подключённым во время поворота.

Поднимите ЖК‑экран за длинный край, ближайший к кнопкам громкости, и аккуратно переверните его из задней крышки — как страницу книги.

Положите ЖК‑экран лицевой стороной вниз на переднюю панель.

Используйте плоский конец пластикового медиатора, чтобы приподнять фиксирующий язычок в ZIF‑разъёме шлейфа разъёма наушников и шлейфа фронтальной камеры.

Убедитесь, что вы приподнимаете именно шарнирный фиксирующий язычок, а не сам разъём.

Просуньте пластиковый медиатор под шлейф разъёма наушников и фронтальной камеры, чтобы освободить его от клея, приклеивающего шлейф к задней панели.

Вытяните шлейф разъёма наушников и фронтальной камеры прямо из его разъёма на плате.

Удалите два винта Phillips длиной 2,9 мм, крепящие разъём наушников к задней панели.

Используйте пластиковый медиатор, чтобы помочь вытащить разъём наушников из его посадочного места в верхнем крае iPad.

Не пытайтесь пока удалить весь узел.

Осторожно отлейте шлейфы фронтальной камеры и микрофона от задней панели.

Осторожно снимите полоску ленты, закрывающую коннектор шлейфа фронтальной камеры.

Используйте край пластикового медиатора, чтобы отсоединить шлейф фронтальной камеры от шлейфа разъёма наушников.

Осторожно отлейте шлейф фронтальной камеры от нижнего шлейфа, прикреплённого к разъёму наушников.

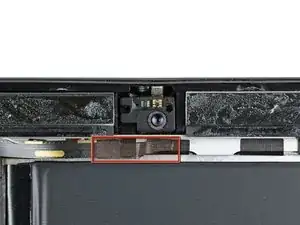

Снимите кусочек ленты, фиксирующий шлейф фронтальной камеры.

Будьте осторожны, чтобы не повредить шлейфы камеры, микрофона или разъёма наушников при снятии ленты.

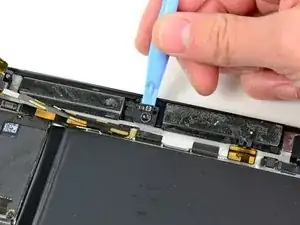

Отлейте фронтальную камеру от поролонового клеевого слоя, закрепляющего её на задней панели.

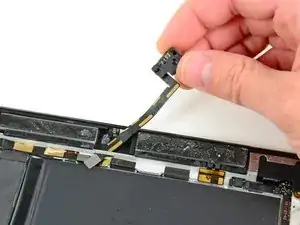

Вытяните шлейф фронтальной камеры из канала, вырезанного в задней панели.

Удалите фронтальную камеру из iPad.
