Замена док-коннектора iPad 2 CDMA

Рекомендуем очистить микроволновую печь перед началом, поскольку грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва становится слишком горячим, чтобы прикоснуться.

В течение всего процесса ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд.

Будьте внимательны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener в середине всё ещё слишком горячий, чтобы прикоснуться, продолжайте использовать его, пока не даст остыть немного больше перед повторным нагревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать контакта с горячим центром.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Заполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно вытрите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если потребуется повторный нагрев, снова доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Строго следуйте остальной части руководства. Однако после того как стекло разбито, оно, вероятно, будет продолжать трескаться в процессе работы, и вам возможно придётся использовать металлический рычажный инструмент, чтобы вычистить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить LCD‑экран.

Опять же, поскольку в процессе вы можете работать с разбитым стеклом, мы настоятельно рекомендуем надевать защитные очки для защиты от летящих осколков.

Положите iOpener плоско на правый край iPad, разглаживая его для хорошего контакта между поверхностью iPad и iOpener.

Держите мешок на iPad примерно 90 секунд перед попыткой открыть переднюю панель.

В кольце клея у iPad есть небольшой зазор в верхнем правом углу, примерно в 2,0 дюйма (~5 см) от верхнего края. Вы будете использовать эту слабость.

Выравняйте инструмент с кнопкой отключения звука. Вставьте наконечник пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставьте только самый кончик инструмента, ровно настолько, чтобы расширить трещину.

Для того чтобы ввести зажатый наконечник инструмента между стеклом и пластиком, может потребоваться усилие. Работайте терпеливо и аккуратно, при необходимости покачивая пластиковый инструмент из стороны в сторону.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковой рамкой дисплея и передним стеклом.

Держа наконечник пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в зазор пластиковую лопатку для вскрытия рядом с инструментом.

Удалите пластиковый инструмент из iPad и протолкните лопатку глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы освобождаете клей на правой стороне iPad, разогрейте iOpener и снова поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проведите лопаткой вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, возможно потребуется значительная сила. Работайте аккуратно.

Если вы видите наконечник лопатки под передним стеклом, немного выньте её наружу. Использование лопатки на такой глубине не повредит ничего, но может оставить клей на LCD‑экране.

Возможно, потребуется снова поместить нагретый iOpener на правый край iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть, пока Вы работали.

Если медиатор застрял в клее, «прокатите» медиатор вдоль боковой стороны iPad, продолжая ослаблять клей.

Перед тем как вынуть первый медиатор из нижнего угла iPad, вставьте второй медиатор под правый край переднего стекла, чтобы клей не склеился снова.

Повторно нагрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют предельной осторожности.

Антенна Wi‑Fi прикреплена к нижнему правому краю задней крышки iPad винтами и кабелем. Из‑за ориентации антенны необходимо действовать осторожно, иначе антенна Wi‑Fi может быть повреждена безвозвратно.

Вам нужно будет освободить клей, крепящий антенну к передней панели, не повредив тонкие элементы, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Просуньте медиатор вокруг нижнего правого угла iPad, освобождая клей в этой области.

Не проводите медиатор дальше нижнего правого угла. Это может повредить антенну Wi‑Fi.

На этом шаге нужно провести медиатор вдоль нижнего правого края передней панели. Антенна Wi‑Fi очень близко к углу и легко перерезается при неправильном освобождении клея.

Не вытаскивайте медиатор полностью из‑под переднего стекла, а вытащите его лишь немного, чтобы примерно 1/8" (3 мм) кончика осталось под передним стеклом.

Проведите кончик медиатора вдоль нижнего края iPad, освобождая клей над антенной Wi‑Fi.

После того как Вы прошли мимо антенны Wi‑Fi (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), вставьте медиатор обратно на всю глубину.

Сдвиньте медиатор вправо, освобождая клей, фиксирующий антенну Wi‑Fi к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая медиатор достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 1/2 дюйма (10 мм), когда медиатор пройдет кнопку «Домой».

Если клей вдоль нижнего края слишком остыл, подогрейте iOpener, чтобы разогреть клей в рабочей области.

Не нагревайте iOpener более минуты за раз и всегда выдерживайте не менее двух минут перед повторным нагревом.

Продолжайте освобождать клей по всей нижней кромке iPad.

На моделях iPad 4 вставляйте медиатор на максимальную глубину 1/2 дюйма (10 мм) в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте медиатор зажатым под передним стеклом возле кнопки «Домой».

Повторно нагрейте iOpener в микроволновой печи и поместите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проведите медиатор вдоль верхнего края iPad, немного вытащив его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень толстый, и может потребоваться значительная сила. Работайте осторожно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, снова поместите iOpener вдоль верхнего края и продолжайте работу. Если iOpener остыл, разогрейте его.

Если медиатор застревает в клее, «прокатите» медиатор, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите медиатор вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё достаточно липкий, разогрейте iOpener и положите его на левый край во время работы.

Проведите медиатор вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что медиатор не входит слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера находится примерно в 2" (50 мм) от низа iPad. Прекратите скользить медиатором, когда вы окажетесь примерно в 2.25" (60 мм) от низа iPad.

Используя медиатор, всё ещё находящийся под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля цифроанализатора находится всего в ~1" (25 мм) от низа iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова прилипнуть. В этом случае просуньте медиатор под край iPad там, где защитное стекло всё ещё приклеено, и «разрежьте» клей.

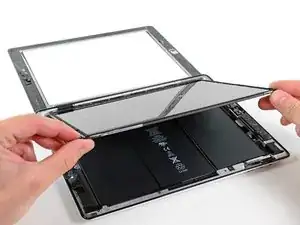

Держась за верхний и нижний правый углы iPad, отведите защитное стекло от корпуса.

Осторожно с остатками клея, которые могут быть прикреплены; при необходимости используйте медиатор, чтобы отрезать клей, удерживающий переднюю панель.

При сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед установкой стекла.

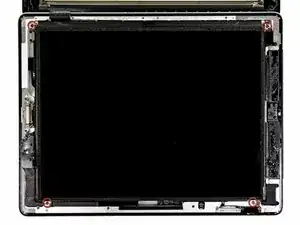

Удалите четыре винта с крестообразным шлицем Phillips 2,0 мм, которыми ЖК-дисплей закреплён в задней части корпуса.

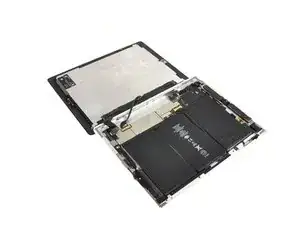

Поднимите ЖК-дисплей со стороны его длинного края, ближайшего к кнопкам громкости, и выверните его из задней части корпуса.

Разместите ЖК-дисплей на передней панели, как показано на втором изображении.

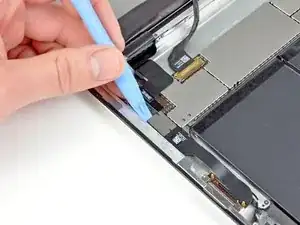

Используйте пластиковый монтажный инструмент, чтобы снять кусок ленты, закрывающей конец кабеля док-коннектора.

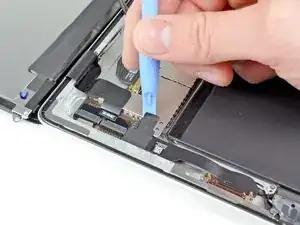

Используйте край пластикового монтажного инструмента, чтобы аккуратно приподнять разъём кабеля док-коннектора из его гнезда на логической плате.

Отклейте ленточный кабель док-коннектора от задней панели.

Не пытайтесь полностью удалить кабель — он всё ещё прочно прикреплён к задней панели.

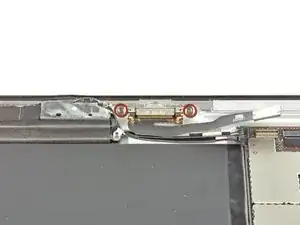

Удалите два винта с крестообразным шлицем Phillips 2,0 мм, которыми док-коннектор закреплён на задней панели.

Оттяните док-коннектор от края задней панели и извлеките его из iPad 2.
