Замена микрофона iPad 2 Wi‑Fi EMC 2560

Рекомендуем очистить микроволновку перед началом — любая грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться большее или меньшее время. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его касаться.

В течение ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Следите, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву упаковки. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он кажется вздутым.

Если середина iOpener по-прежнему слишком горячая для прикосновения, продолжайте работу, ожидая её дальнейшего остывания перед повторным нагревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы не прикасаться к горячей середине.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Положите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если потребуется повторный разогрев, снова доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая сторона не будет покрыта.

Это удержит осколки стекла и придаст прочность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть стекло.

Надевайте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Так как в процессе вы можете работать с разбитым стеклом, мы настоятельно рекомендуем надевать защитные очки для защиты от летящих осколков.

Положите iOpener плоско на правый край iPad, разгладив его так, чтобы обеспечился хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad имеется небольшой разрыв в кольце клея, примерно в 2,0 дюйма (~5 см) от верхней стороны iPad. Вы собираетесь воспользоваться этим слабым местом.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для открытия в зазор между передним стеклом и пластиковой рамкой. Вставьте только самый кончик инструмента, ровно настолько, чтобы расширить трещину.

Может потребоваться сила, чтобы ввести заострённый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент туда‑обратно по мере необходимости.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковой рамкой дисплея и передним стеклом.

Держите кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую клипсу для открытия в зазор прямо рядом с пластиковым инструментом.

Уберите пластиковый инструмент с iPad и протолкните клипсу для открытия глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над ослаблением клея на правой стороне iPad, подогрейте iOpener и снова поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей по правому краю iPad.

Проведите клипсой для открытия вниз вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик клипсы для открытия под передним стеклом, слегка вытяните клипсу наружу. Использование клипсы на такой глубине не повредит ничего, но может оставить следы клея на ЖК‑дисплее.

Возможно, потребуется переместить нагретый iOpener обратно на правый край iPad по мере освобождения клея. Это зависит от того, насколько долго iPad остывал во время работы.

Если захват для вскрытия застрял в клее, «прокатите» захват вдоль боковой стороны iPad, продолжая освобождать клей.

Прежде чем удалить первый захват из нижнего угла iPad, вставьте второй захват под правый край переднего стекла, чтобы клей не слипся снова.

Повторно нагрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к правому нижнему краю задней крышки iPad с помощью винтов и кабеля. Из‑за расположения антенны крайне важно действовать аккуратно, иначе антенна может быть необратимо повреждена.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повредив тонкие части, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Проведите захватом вокруг правого нижнего угла iPad, освобождая там клей.

Не проводите захват дальше правого нижнего угла. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге нужно перемещать захват вдоль правого нижнего края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко отрезается, если клей освобождается неправильно.

Не вынимайте захват полностью из‑под переднего стекла, а вытяните его лишь немного так, чтобы примерно 1/8" (3 мм) кончика оставалось под стеклом.

Проведите кончиком захвата вдоль нижнего края iPad, освобождая клей над Wi‑Fi‑антенной.

Как только вы пройдёте мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края или рядом с кнопкой «Домой»), вставьте захват на полную глубину.

Сдвиньте захват вправо, освобождая клей, удерживающий Wi‑Fi‑антенну на переднем стекле.

Антенна прикреплена к нижней части iPad с помощью винтов и кабеля. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытягивая захват настолько, чтобы обойти кнопку «Домой», и вставляя его повторно на глубину 1/2 дюйма (10 мм), когда захват окажется за кнопкой «Домой».

Если клей вдоль нижнего края слишком остыл, подогрейте iOpener, чтобы разогреть клей в рабочей области.

Не нагревайте iOpener более минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всей нижней кромке iPad.

В моделях iPad 4 в этой области вставляйте захват на максимальную глубину 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте захват зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно нагрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проведите захватом вдоль верхнего края iPad, слегка вытянув его, чтобы обойти крепление фронтальной камеры.

Клей в этой секции очень плотный, может потребоваться значительное усилие. Работайте осторожно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, снова положите iOpener на верхний край и продолжайте работать. Если iOpener сам остыл, нагрейте его заново.

Если захват застревает в клее, «прокатите» захват, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите захватом через верхний левый угол.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё липкий, повторно нагрейте iOpener и положите его на левый край во время работы.

Проведите захватом вдоль левого края iPad, освобождая клей по мере продвижения. Здесь клей тонкий из‑за сенсорного слоя по всей левой стороне. Убедитесь, что захват не вставлен слишком глубоко (макс. 1/2 дюйма / 10 мм), чтобы не повредить сенсорный слой.

Кабель сенсорного слоя находится примерно в 2" (50 мм) от нижней части iPad. Прекратите проводить захват, когда вы будете примерно в 2.25" (60 мм) от нижней части iPad.

Используя медиатор для вскрытия, который всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть шлейфа дигитайзера находится примерно в 25 мм от нижнего края iPad. Работайте осторожно и медленно, следя за тем, чтобы не перерезать этот шлейф.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. Если это произошло, поддвиньте медиатор под край iPad в том месте, где переднее стекло всё ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от iPad.

Осторожно с оставшимся клеем; используйте медиатор, чтобы перерезать любой клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед повторной установкой стекла.

Удалите четыре винта Phillips 2,0 мм, закрепляющие ЖК-дисплей в задней крышке.

Шлейфы передней панели подключены под ЖК-дисплеем. Чтобы добраться до них, временно переверните ЖК-дисплей и отведите в сторону.

Будьте очень осторожны при перемещении ЖК-дисплея и не пытайтесь полностью снять его с iPad — шлейф передачи данных дисплея останется подключённым при повороте.

Поднимите ЖК-дисплей за длинную сторону, ближе к кнопкам громкости, и аккуратно переверните его в задней крышке — как страницу книги.

Положите ЖК-дисплей лицевой стороной вниз на переднюю панель.

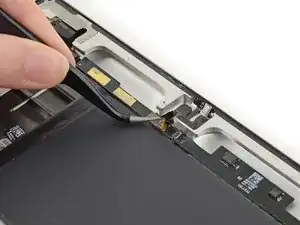

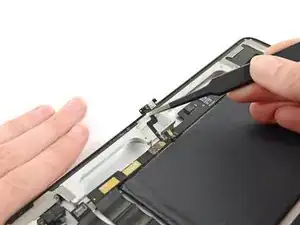

Если присутствует, удалите кусочек ленты, закрывающий конец шлейфа фронтальной камеры, пинцетом.

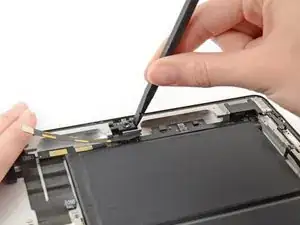

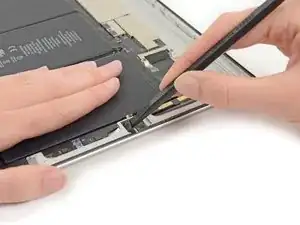

Используйте плоский конец лопатки, чтобы аккуратно поддеть разъём и отвести его от гнезда на плате управления.

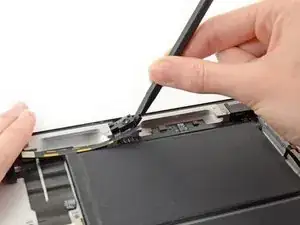

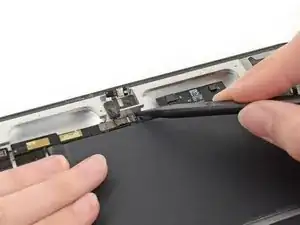

Используйте плоский конец лопатки, чтобы отделить клей, фиксирующий шлейф фронтальной камеры к плате управления.

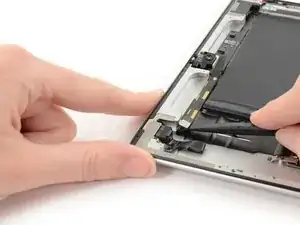

Подденьте фронтальную камеру, чтобы оторвать её от поролонового клея, фиксирующего её в задней крышке.

Снимите фронтальную камеру.

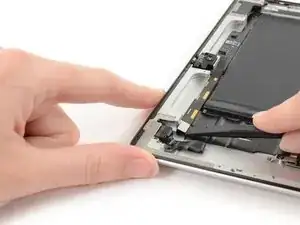

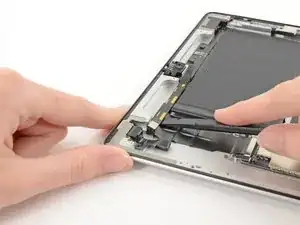

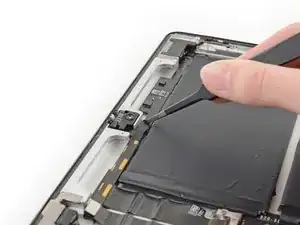

Используйте плоский конец лопатки, чтобы поджать защёлку удерживающей язычок на ZIF-разъёме шлейфа микрофона.

Убедитесь, что вы поднимаете именно подвижную защёлку, а не сам разъём.

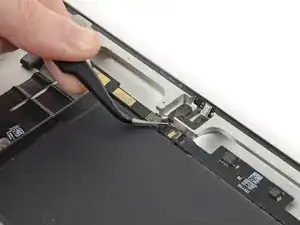

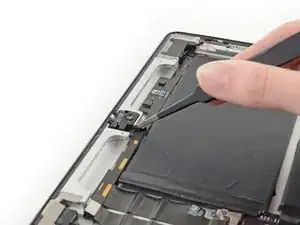

Вытяните шлейф микрофона прямо наружу при помощи пинцета.

Аккуратно согните шлейф, чтобы он не мешал.

Используя плоский конец лопатки, соскребите оставшийся поролоновый клей из гнезда фронтальной камеры.

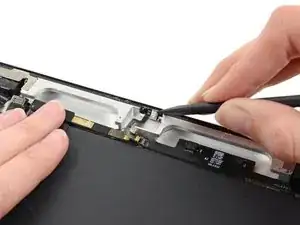

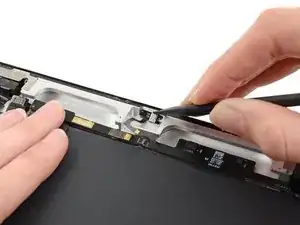

Чтобы ослабить клей, держащий сборку шлейфа микрофона, используйте лопатку, чтобы отодвинуть её от кромки корпуса.

Снимите шлейф микрофона с задней крышки.
