Замена передней панели iPad 2 CDMA

Рекомендуем очистить микроволновую печь перед началом — любые грязные пятна на дне могут прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва можно коснуться — он слишком горячий на ощупь.

В ходе ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву пакета. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener в середине всё ещё слишком горячий, продолжайте работать, ожидая, пока он немного остынет, прежде чем снова нагревать. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы не касаться горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду столько воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые язычки.

iOpener готов к использованию! Если нужно снова нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и травмы, заклеив стекло.

Наклейте полоски прозрачной упаковочной ленты внахлёст по всей лицевой части iPad, пока поверхность полностью не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальным шагам руководства. Однако после повреждения стекло, вероятно, будет продолжать трескаться в процессе работы, и возможно потребуется металлический подъёмный инструмент, чтобы вычистить стекло.

Наденьте защитные очки, чтобы защитить глаза, и следите, чтобы не повредить ЖК‑экран.

Поскольку в процессе работы вы можете сталкиваться с разбитым стеклом, мы настоятельно рекомендуем защитные очки, чтобы избежать попадания осколков в глаза.

Положите iOpener плоско вдоль правого ребра iPad, разгладьте его так, чтобы обеспечился хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой разрыв в клеевом кольце, примерно в 2,0 дюйма (~5 см) от вершины iPad. Вы воспользуетесь этой уязвимостью.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставьте только самый кончик инструмента, ровно настолько, чтобы расширить трещину.

Может потребоваться усилие, чтобы ввести заострённый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент взад‑вперёд по необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держите кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую медиатор‑пластину в зазор прямо рядом с пластиковым инструментом.

Удалите пластиковый инструмент из iPad и протолкните медиатор глубже под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над освобождением клея с правой стороны iPad, подогрейте iOpener и снова положите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните отдирать клей с правого края iPad.

Проводите opening pick по краю iPad, освобождая клей по мере продвижения.

Клей очень прочный, может понадобиться значительная сила. Работайте осторожно.

Если вы видите кончик opening pick под передним стеклом, немного высуньте инструмент. Хотя использование opening pick на такой глубине не повредит ничего, на ЖК-дисплей может попасть клей.

Возможно, потребуется снова положить нагретый iOpener на правый край iPad по мере отпуска клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если opening pick застревает в клее, «прокатите» инструмент вдоль боковой стороны iPad, продолжая отделять клей.

Прежде чем вынуть первый opening pick из нижнего угла iPad, вставьте второй pick под правый край переднего стекла, чтобы клей не схватился снова.

Снова нагрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют крайной осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны важно действовать аккуратно, иначе может произойти необратимое повреждение антенны.

Вам нужно отделить клей, удерживающий антенну на передней панели, не повреждая тонкие элементы крепления антенны к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите opening pick вокруг нижнего правого угла iPad, освобождая там клей.

Не проводите инструмент дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

Этот шаг требует перемещения opening pick вдоль нижнего правого края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном отпуске клея.

Не вытаскивайте инструмент полностью из‑под переднего стекла, а немного высуньте его так, чтобы примерно 3 мм кончика оставались под стеклом.

Проводите кончиком opening pick вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

После того как вы пройдёте мимо Wi‑Fi антенны (примерно 75 мм от правого края, или рядом с кнопкой «Home»), вставьте opening pick на полную глубину.

Проведите инструмент вправо, освобождая клей, прикрепляющий Wi‑Fi антенну к переднему стеклу.

Антенна прикручена к нижней части iPad винтами и соединена кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижнего края iPad, вытаскивая opening pick достаточно, чтобы обойти кнопку «Home», и снова вставляйте его на глубину 10 мм, когда инструмент пройдёт мимо кнопки.

Если клей понизу слишком остыл, снова нагрейте iOpener, чтобы разогреть клей в месте работы.

Не нагревайте iOpener более одной минуты за раз и всегда ждите не менее двух минут перед повторным нагревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

В моделях iPad 4 вставляйте инструмент на максимальную глубину 10 мм в этой области, чтобы не повредить ленточный кабель кнопки «Home».

Оставьте opening pick зажатым под передним стеклом рядом с кнопкой «Home».

Снова нагрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проводите opening pick вдоль верхнего края iPad, немного высовывая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень густой, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, положите iOpener на верхний край и продолжайте работу. Если iOpener остыл, снова нагрейте его.

Если opening pick застревает в клее, «прокатите» инструмент, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите opening pick вокруг верхнего левого угла.

Если клей достаточно тёплый, уберите iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, снова нагрейте iOpener и положите его на левый край во время работы.

Проведите инструмент для поддевания вдоль левого края iPad, разрезая клей по ходу движения. Здесь клей тонкий из‑за сенсорного стекла вдоль всей левой стороны. Убедитесь, что инструмент не заходит глубже, чем на 10 мм (макс. 1/2 дюйма), чтобы не повредить сенсорный слой.

Кабель сенсора расположен примерно в 50 мм (2") от нижней части iPad. Прекратите скользить инструментом, когда останется около 60 мм (≈2,25") до нижнего края iPad.

Используя инструмент, который всё ещё находится под нижним краем iPad, освободите клей в левом нижнем углу.

Нижняя кромка кабеля сенсора находится всего в ~25 мм (1") от нижнего края iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя один из инструментов для поддевания, приподнимите правый нижний угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова прилипнуть. В этом случае просуньте инструмент под край iPad в местах, где переднее стекло ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и правый нижний углы, отогните переднее стекло от корпуса iPad.

Осторожно с остатками клея — используйте инструмент для поддевания, чтобы разрезать любой клей, всё ещё удерживающий панель.

При сборке используйте микрофибру и сжатый воздух, чтобы очистить LCD от пыли и отпечатков пальцев перед установкой стекла.

Снимите четыре винта Phillips #0 длиной 2,0 мм, крепящие ЖК‑дисплей к задней крышке.

Шлейфы передней панели подключены под ЖК‑дисплеем. Чтобы получить к ним доступ, временно отогните ЖК‑дисплей и отложите в сторону.

Будьте очень осторожны при перемещении ЖК‑дисплея — не пытайтесь полностью его снять: кабель передачи данных дисплея останется подключённым при повороте.

Поднимите ЖК‑дисплей с длинного края, ближайшего к кнопкам громкости, и аккуратно отогните его от задней крышки — как страницу книги.

Положите ЖК‑дисплей экраном вниз на переднюю панель.

Используйте край пластикового инструмента, чтобы аккуратно отжать фиксирующие язычки на двух ZIF‑разъёмах шлейфов сенсорного стекла.

Убедитесь, что вы отжимаете именно шарнирные фиксирующие язычки, **а не** сами разъёмы.

Фиксирующие язычки выделены красным на втором изображении.

Используйте край пластикового инструмента, чтобы отлепить кабель сенсора от экранных экранов на плате логики.

Аккуратно оттяните кабель сенсора от клея, фиксирующего его к боковой части задней крышки.

Вытащите шлейф сенсора прямо из двух разъёмов на плате логики.

Чтобы снять сборку передней панели, шлейф нужно вытянуть между корпусом и ЖК‑дисплеем. Для этого потребуется немного сдвинуть ЖК‑дисплей.

Будьте очень осторожны при перемещении ЖК‑дисплея — не пытайтесь полностью его снять: его кабель останется подключённым при повороте.

Поднимите ЖК‑дисплей с длинного края, наиболее удалённого от кабеля сенсора, и аккуратно отогните его к задней крышке — как закрывающуюся книгу.

Держа ЖК‑дисплей поднятым, аккуратно сдвиньте переднюю панель с iPad. Следите, чтобы шлейф сенсора не зацепился за заднюю крышку или ЖК‑дисплей.

Установите ЖК‑дисплей обратно в корпус для безопасного хранения.

Сборка кнопки «Домой» приклеена к передней панели. Рекомендуется использовать iOpener для размягчения клея.

Поместите iOpener в микроволновую печь и разогревайте его тридцать секунд на максимальной мощности.

Не перегревайте iOpener во время ремонта. Рекомендуется ждать как минимум три минуты перед повторным разогревом iOpener.

Поместите iOpener над кнопкой «Домой» на переднем крае дисплея.

Поддев пластиковым инструментом правую сторону корпуса кнопки «Домой», приподнимите её вверх, освобождая клей с этой стороны.

Повторите описанную выше технику, чтобы освободить клей на левой стороне кнопки «Домой».

Снимите крепление кнопки «Домой» с передней панели.

Вставьте край пластикового инструмента под край монтажной скобы кнопки «Домой».

Проведите инструментом вдоль пружинной удерживающей скобы, освобождая клей.

Снимите кнопку «Домой» вместе с монтажной скобой с передней панели.

Кронштейн камеры приклеен к передней панели. Рекомендуется использовать iOpener для размягчения клея.

Следуйте инструкциям по разогреву iOpener, описанным в разделе «Нагрев iOpener» в начале этого руководства.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Рекомендуется ждать как минимум две минуты перед повторным разогревом iOpener.

Разместите iOpener над фронтальной камерой на переднем крае верхней части дисплея.

Используйте плоский конец лопатки, чтобы отжать кронштейн камеры от клея, держащего его на передней панели.

Кронштейн камеры сдвинется примерно на 2 мм вправо или влево в зависимости от направления, в котором вы его толкаете.

Поднимите и снимите кронштейн камеры с передней панели.

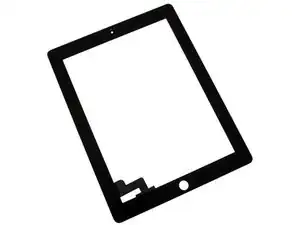

Остается передняя панель.

Если вы заменяете панель на новую, учтите, что новая панель может иметь защитную пленку снаружи и/или внутри рамки. Эту пленку необходимо удалить.
