iPad 2 Wi‑Fi EMC 2560 Замена узла динамика

Рекомендуем предварительно очистить микроволновую печь, так как любой неприятный налет на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва‑едва становится слишком горячим, чтобы его трогать.

В процессе ремонта по мере остывания iOpener подогревайте в микроволновой печи дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener в середине все еще слишком горячий, чтобы трогать, продолжайте его использовать, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остается теплым до 10 минут.

Достаньте iOpener из микроволновой печи, держась за один из двух плоских концов, чтобы избежать горячей середины.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружен в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите пересекающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъеме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться использовать металлический рычажный инструмент, чтобы удалить стекло.

Наденьте защитные очки, чтобы защитить глаза, и осторожно не повредите ЖК‑экран.

Опять же, поскольку в ходе процедуры вы можете работать с разбитым стеклом, настоятельно рекомендуем надевать защитные очки, чтобы защититься от летящих осколков.

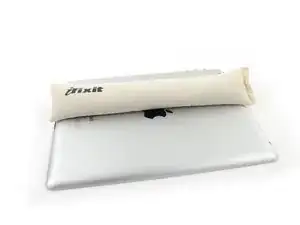

Положите iOpener плоско на правый край iPad, разглаживая его так, чтобы был хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой разрыв в клеевом кольце примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы собираетесь воспользоваться этой слабостью.

Совместите инструмент с кнопкой отключения звука. Вставьте наконечник пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставьте только сам кончик инструмента, ровно столько, чтобы расширить трещину.

Может потребоваться усилие, чтобы ввести зажатый наконечник инструмента между стеклом и пластиком. Действуйте терпеливо и осторожно, покачивая пластиковый инструмент туда‑сюда по мере необходимости.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковой рамкой дисплея и передним стеклом.

Удерживая наконечник пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку в зазор прямо рядом с пластиковым инструментом.

Удалите пластиковый инструмент из iPad и протолкните лопатку дальше под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над ослаблением клея на правой стороне iPad, подогрейте iOpener и снова поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проводите лопатку вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, и может потребоваться серьезная сила. Работайте аккуратно.

Если вы видите наконечник лопатки под передним стеклом, вытяните лопатку немного наружу. Хотя использование лопатки на такой глубине не повредит ничему, на ЖК‑экран может попасть клей.

Возможно, потребуется переместить нагретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, насколько долго iPad успел остыть во время работы.

Если монтажная лопатка застревает в клее, «прокатите» лопатку вдоль боковой стороны iPad, продолжая ослаблять клей.

Перед тем как вынуть первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не слипся снова.

Снова нагрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют крайней осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из‑за расположения антенны необходимо действовать очень аккуратно, иначе возможно безвозвратное повреждение антенны.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повредив тонкие детали, крепящие антенну к нижней части iPad. Тщательно следуйте следующим шагам.

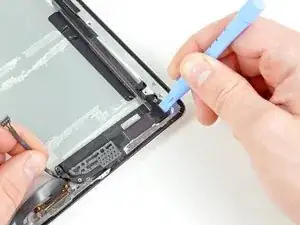

Проведите монтажную лопатку вокруг нижнего правого угла iPad, освобождая клей в этой области.

Не проводите лопатку дальше, чем до нижнего правого угла. Иначе вы можете повредить Wi‑Fi антенну.

На этом шаге требуется перемещать монтажную лопатку вдоль нижнего правого края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном снятии клея.

Не вынимайте лопатку полностью из‑под переднего стекла, а вытяните её чуть-чуть так, чтобы примерно 1/8" (3 мм) кончика оставалось под передним стеклом.

Проведите кончиком монтажной лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

После того как вы прошли мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте монтажную лопатку на полную глубину.

Сдвиньте лопатку вправо, освобождая клей, фиксирующий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытягивая монтажную лопатку настолько, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм) после прохождения кнопки.

Если клей по нижнему краю слишком остыл, разогрейте iOpener, чтобы согреть клей в рабочей зоне.

Не нагревайте iOpener более одной минуты за раз и всегда давайте ему остыть по крайней мере две минуты перед повторным нагревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

В моделях iPad 4 вставляйте лопатку в этой области не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Снова нагрейте iOpener в микроволновой печи и установите его на левый край iPad, чтобы начать нагрев клея в этой секции.

Проведите монтажную лопатку вдоль верхнего края iPad, немного вытянув её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой зоне очень плотный, и может потребоваться значительная сила. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей остыл слишком сильно, замените iOpener вдоль верхнего края и продолжайте работу. Если iOpener охладился слишком сильно, повторно нагрейте его.

Если монтажная лопатка застревает в клее, «прокатите» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите монтажную лопатку вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё липкий, снова нагрейте iOpener и положите его на левый край во время работы.

Проведите монтажную лопатку вдоль левого края iPad, освобождая клей по мере продвижения. Клей здесь тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не вставлена слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера находится примерно в 2" (50 мм) от нижней части iPad. Прекратите движение лопатки, когда вы окажетесь примерно в 2.25" (60 мм) от нижней части iPad.

Используя лезвие для вскрытия, которое всё ещё находится под нижним краем iPad, отрежьте клей в нижнем левом углу.

Нижняя часть кабеля дигитайзера находится всего в ~1" (25 мм) от низа iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя одно из лезвий для вскрытия, подденьте нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае проведите лезвием под краем iPad в месте, где стекло всё ещё приклеено, и «разрежьте» клей.

Держав iPad за верхний и нижний правые углы, отведите переднее стекло от корпуса iPad.

Осторожно с оставшимся клеем, используйте лезвие для вскрытия, чтобы перерезать клей, который всё ещё удерживает переднюю панель.

При обратной сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК‑экрана перед установкой стекла.

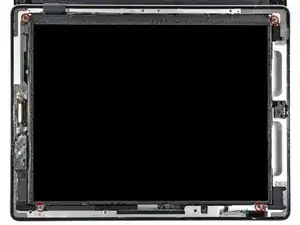

Снимите четыре винта Phillips 2,0 мм, крепящие ЖК‑дисплей к задней крышке.

Шлейфы передней панели соединяются под ЖК‑экраном. Чтобы добраться до них, временно переверните ЖК‑дисплей и отведите в сторону.

Будьте очень осторожны при перемещении ЖК‑экрана и не пытайтесь снимать его с iPad — его кабель передачи данных останется подключённым, пока он повёрнут.

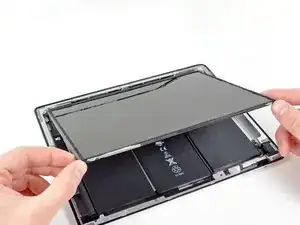

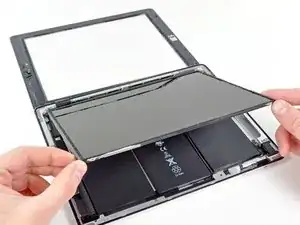

Поднимите ЖК‑экран от длинного края, ближайшего к клавишам громкости, и аккуратно переверните его из задней крышки — как страницу в книге.

Положите ЖК‑экран лицевой стороной вниз на переднюю панель.

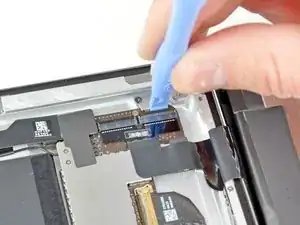

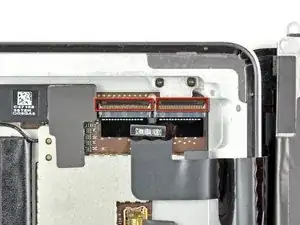

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно поднять защёлки разъёмов ZIF двух шлейфов дигитайзера.

Убедитесь, что вы поднимаете именно шарнирные защёлки, а не сами разъёмы.

Защёлки выделены красным на второй фотографии.

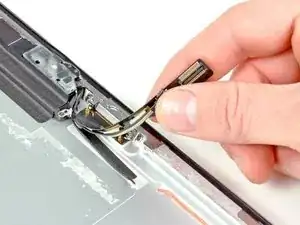

Используйте край пластикового инструмента для вскрытия, чтобы оторвать кабель дигитайзера от экранных экранирующих пластин на плате.

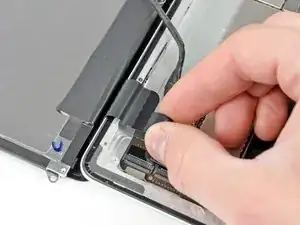

Аккуратно оттяните кабель дигитайзера от клея, фиксирующего его к боковой части задней крышки.

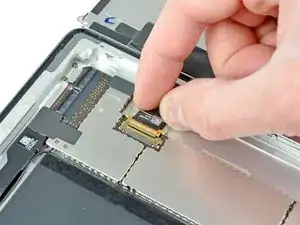

Вытяните шлейф дигитайзера прямо из двух его разъёмов на плате.

Чтобы снять сборку передней панели, шлейф должен выйти между корпусом и ЖК‑экраном. Нужно отвести ЖК‑экран, чтобы освободить место.

Будьте очень осторожны при перемещении ЖК‑экрана и не пытайтесь снимать его с iPad — его кабель останется подключённым, пока он повёрнут.

Поднимите ЖК‑экран от длинного края, наиболее удалённого от кабеля дигитайзера, и аккуратно переверните его в сторону задней крышки — как закрывающуюся книгу.

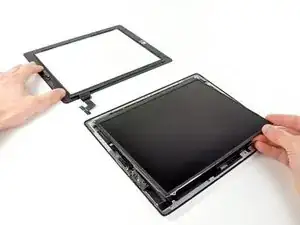

Держа ЖК‑экран поднятым, аккуратно сдвиньте переднюю панель прочь от iPad. Следите, чтобы шлейф дигитайзера не зацепился за заднюю крышку или ЖК‑экран.

Установите ЖК‑экран обратно в корпус для сохранности.

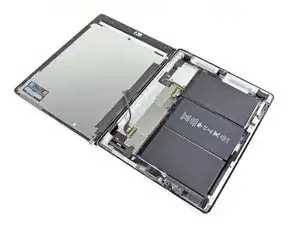

Чтобы работать с внутренностями iPad, нужно снова отвести ЖК‑экран из корпуса.

Поднимите ЖК‑экран от длинного края, ближайшего к клавишам громкости, и аккуратно переверните его из задней крышки — как страницу в книге.

Положите ЖК‑экран лицевой стороной вниз на чистую поверхность. Возможно, стоит подложить мягкую ткань, чтобы предотвратить царапины.

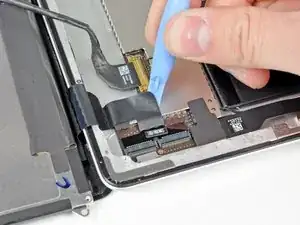

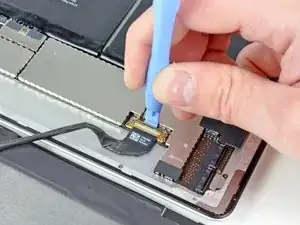

Используйте пластиковый инструмент для вскрытия, чтобы поднять фиксатор кабеля данных дисплея вверх.

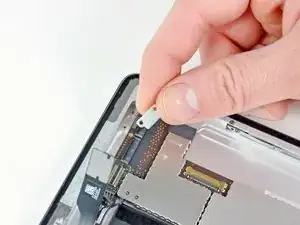

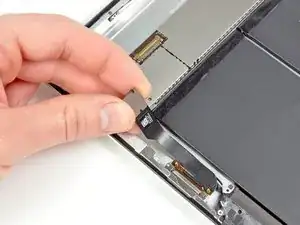

Вытяните кабель передачи данных дисплея из его разъёма.

Будьте осторожны, не тяните соединитель вверх при отсоединении его от разъёма.

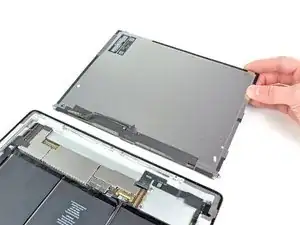

Снимите узел ЖК‑экрана с задней панели.

Если имеется, снимите кусочек ленты с кабеля док‑разъёма пластиковым инструментом для вскрытия.

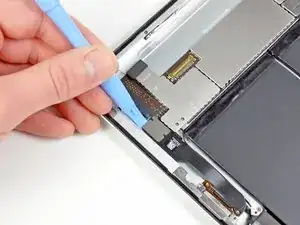

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно поддеть коннектор кабеля док‑разъёма и отрывать его от разъёма на плате.

Отклейте шлейф кабеля док‑разъёма от задней панели.

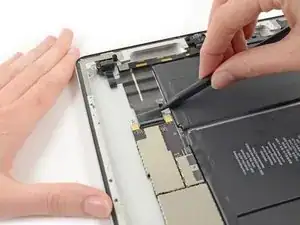

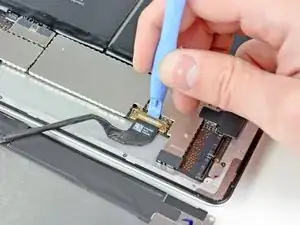

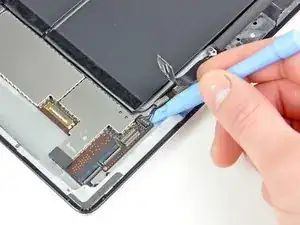

Подденьте коннектор кабеля динамика прямо вверх от его разъёма на плате.

Следите, чтобы поддевать только коннектор, а не разъём на плате, иначе вы можете повредить разъём.

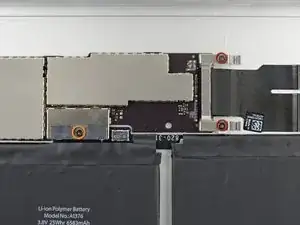

Удалите следующие винты:

Два винта Phillips 2,1 мм, крепящие один из двух металлических кронштейнов к задней крышке.

Один винт Phillips 2,6 мм, крепящий плату к задней крышке.

Снимите металлический кронштейн с задней крышки.

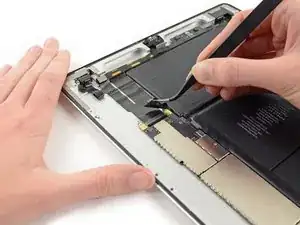

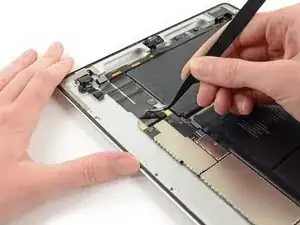

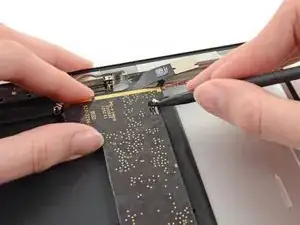

Если имеется, используйте пинцет, чтобы снять кусочек ленты, закрывающей конец кабеля разъёма на наушники/платы управления.

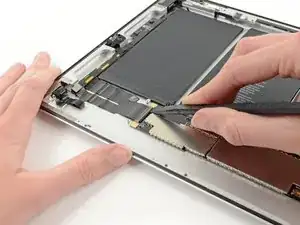

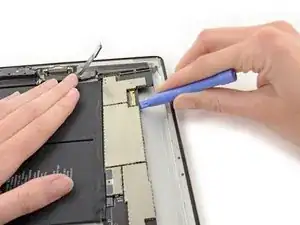

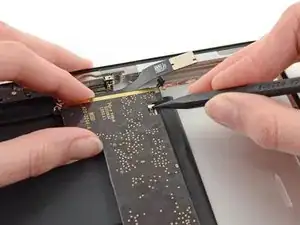

С помощью плоского конца лопатки приподнимите фиксирующую защёлку в ZIF-разъёме шлейфа гнезда наушников/платы управления.

Убедитесь, что Вы поддеваете вверх именно петлевой фиксатор, а не сам разъём.

Сдвиньте кончик лопатки под шлейф гнезда наушников/платы управления, чтобы отсоединить его.

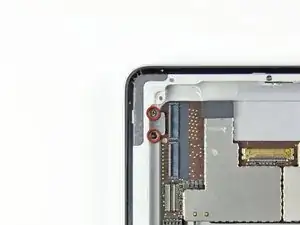

Снимите два винта Phillips 2,1 мм, которыми вторая металлическая скоба крепится к задней крышке рядом с разъёмом шлейфа дигитайзера.

Снимите металлическую скобу с задней крышки.

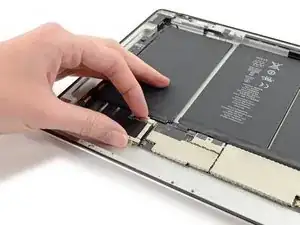

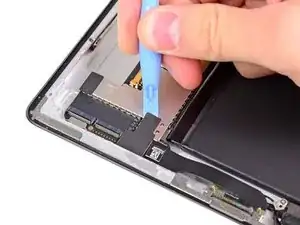

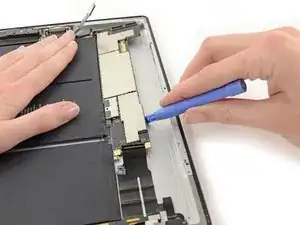

Используйте край пластиковой монтажной лопатки, чтобы аккуратно приподнять плату логики от клея, фиксирующего её к задней крышке.

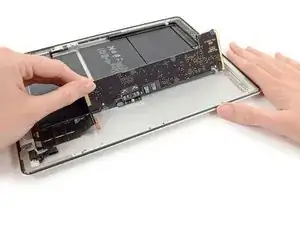

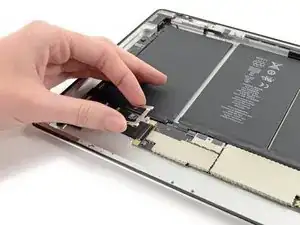

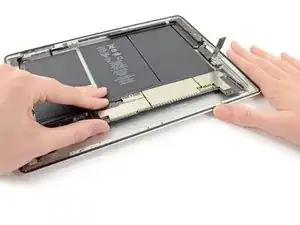

Поднимите плату логики из задней крышки и переверните её в сторону аккумулятора.

Пока не пытайтесь полностью извлечь её. К плате всё ещё подключён антенный кабель.

С помощью кончика лопатки подденьте разъём антенны Wi‑Fi и отожмите его от гнезда на плате логики.

Снимите плату логики из корпуса.

Повторно нагрейте iOpener в микроволновой печи в течение одной минуты.

Помните, что нельзя перегревать iOpener во время ремонта. Подождите как минимум две минуты перед повторным нагревом iOpener и никогда не нагревайте его дольше одной минуты.

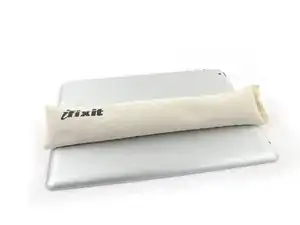

Поместите нагретый iOpener на заднюю панель iPad справа от центра (со стороны, противоположной задней камере). Оставьте его на 90 секунд, чтобы размягчить клей аккумулятора.

Переместите iOpener в центральную часть задней панели iPad и оставьте ещё на 90 секунд.

Если iOpener заметно остынет между прогревами, снова нагрейте его на одну минуту.

Переместите iOpener к левой кромке (со стороны с задней камерой) задней панели iPad и оставьте ещё на 90 секунд.

В течение следующей процедуры Вы будете просовывать тонкие пластиковые карты между аккумулятором и задней крышкой iPad, чтобы отделить клей, фиксирующий аккумулятор. Берегите карты ровными, чтобы не сгибать аккумулятор — это может повредить его и привести к выделению опасных веществ.

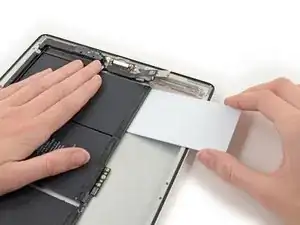

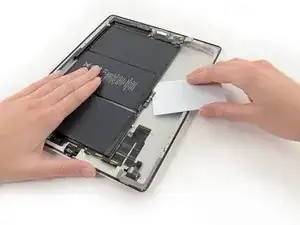

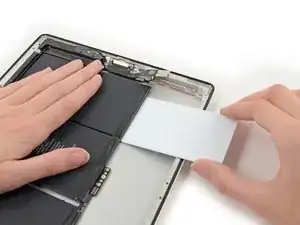

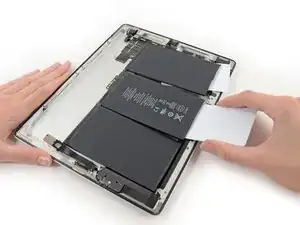

Переверните iPad лицевой стороной вверх и вставьте пластиковую карту между нижней ячейкой аккумулятора и задней крышкой.

Если Вы почувствуете значительное сопротивление, повторно нагрейте iOpener и повторите предыдущий шаг, чтобы клей успел размягчиться.

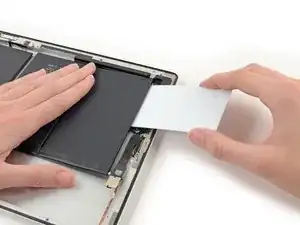

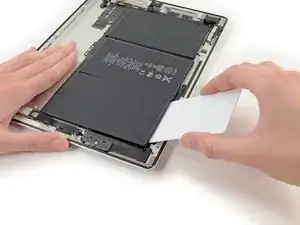

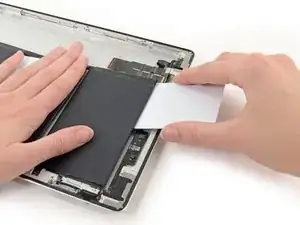

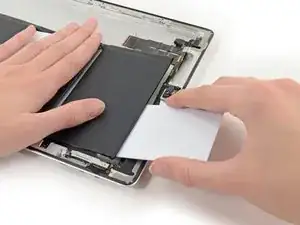

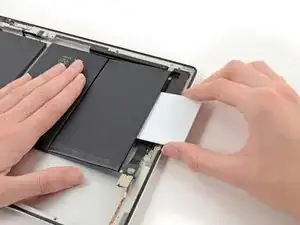

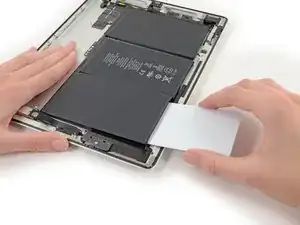

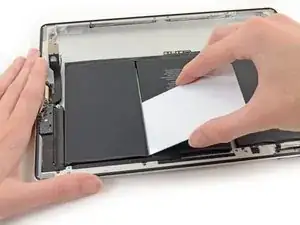

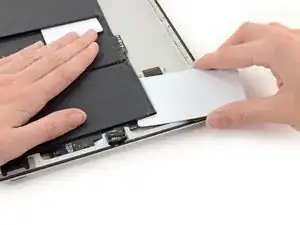

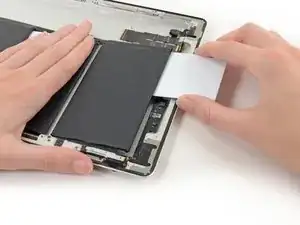

Начиная с ячейки аккумулятора, ближайшей к разъёму дока, подведите пластиковой монтажной лопаткой край аккумулятора со стороны пустоты под платой логики, чтобы освободить место для вставки пластиковой карты.

Вставьте карту в угол со стороны корпуса и сдвиньте внутрь, чтобы отделить клей дальше.

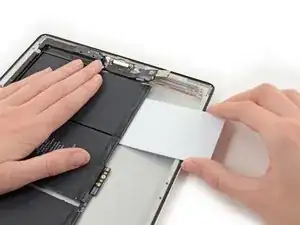

Проводите картой вокруг угла и вставляйте вдоль стороны ячейки, прилегающей к корпусу.

Вставляйте карту под как можно более маленьким углом, чтобы избежать изгиба аккумулятора.

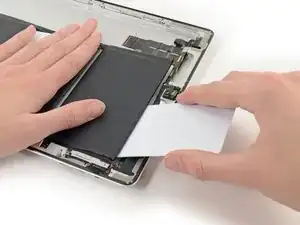

Вставьте карту в нижний угол (ближайший к гнезду наушников), чтобы освободить эту сторону ячейки аккумулятора.

Проведите картой вдоль стороны ячейки, чтобы отделить оставшийся клей.

Осторожно отожмите край ячейки аккумулятора от корпуса.

Осторожно отогните угол аккумулятора от корпуса, чтобы начать освобождать последнюю сторону ячейки со стороны дока.

Осторожно приподнимите оставшийся угол ячейки. Избегайте изгиба кабеля, соединяющего ячейки аккумулятора.

Оставьте эту карту на месте, чтобы клей не успел снова зафиксироваться, пока Вы освобождаете другие ячейки аккумулятора.

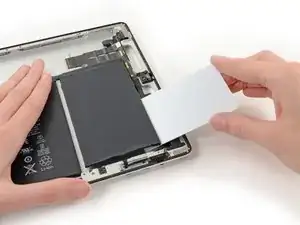

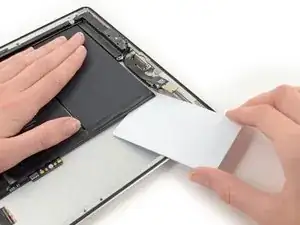

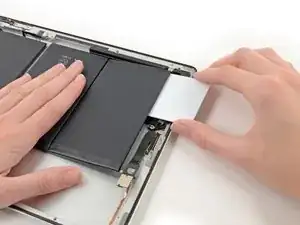

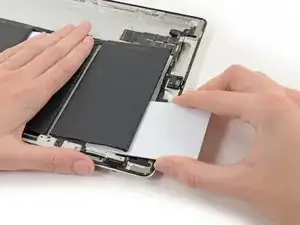

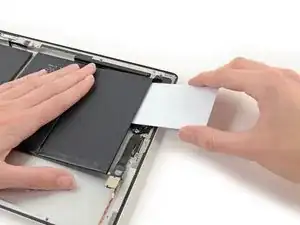

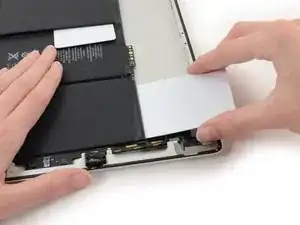

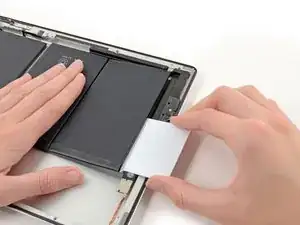

У ячейки аккумулятора, ближайшей к гнезду наушников, проведите второй пластиковой картой под край, примыкающий к пустоте под платой логики.

Вставьте карту и сдвиньте её, чтобы освободить угол ячейки от клея.

Осторожно подденьте, чтобы освободить угол ячейки от корпуса.

Просуньте карту под противоположный угол, чтобы оторвать ещё клей.

Сделайте последний проход, чтобы удалить оставшийся упорный клей.

Последнее поддевание — карту можно оставить на месте, чтобы приподнять аккумулятор и оторвать его от клея.

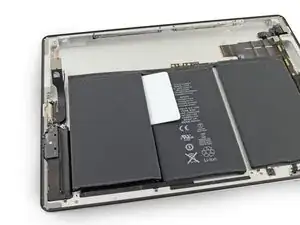

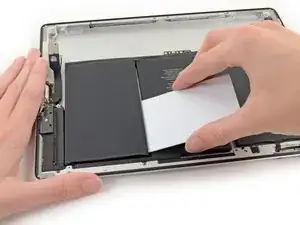

Пора взяться за центральную ячейку аккумулятора. К этому моменту клей мог немного остыть; в этом случае полезно снова применить iOpener.

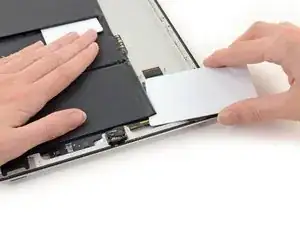

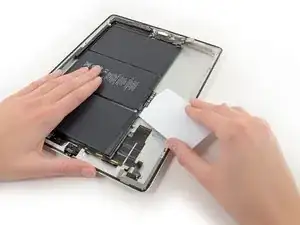

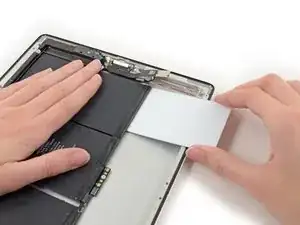

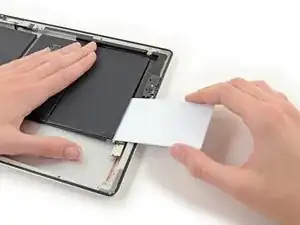

Просуньте карту под центральную ячейку рядом с шлейфом.

Вставьте карту у дальнего конца аккумулятора.

Аккуратно подденьте нижнюю часть ячейки, чтобы оторвать её от корпуса.

Подденьте угол ячейки со стороны дока, чтобы оторвать от клея.

Подденьте снова рядом с шлейфом, чтобы дополнительно ослабить ячейку.

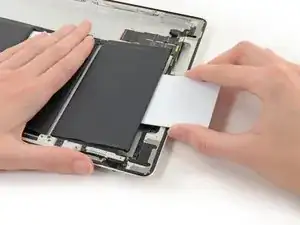

Просуньте угол карты под верхнюю часть ячейки (сторона, прилегающая к отверстию для платы логики).

Используйте стойку винта в качестве точки опоры, чтобы оторвать последний клей под платой разъёма аккумулятора.

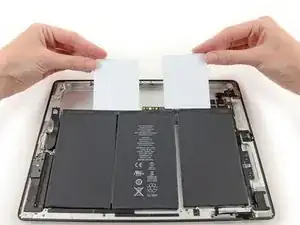

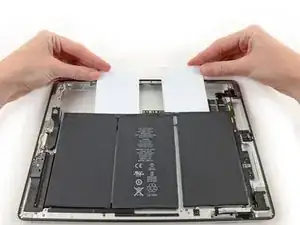

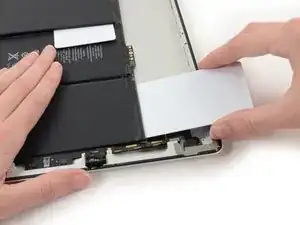

Вставьте карты в стыки между аккумуляторами.

Подденьте вверх, чтобы освободить плату разъёма аккумулятора от стойки винта и отсоединить блок аккумуляторов от корпуса.

Не сгибайте чрезмерно плату разъёма аккумулятора. Будьте особенно внимательны при поддевании вокруг стойки винта на алюминиевой задней панели.

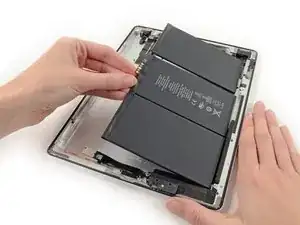

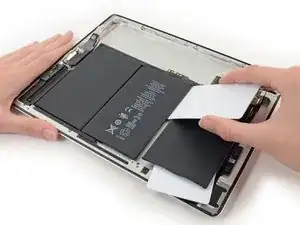

Поднимите и осторожно извлеките блок аккумуляторов из корпуса.

Возможно, придётся просунуть пластиковую карту между аккумулятором и задней панелью, чтобы отрезать оставшийся клей.

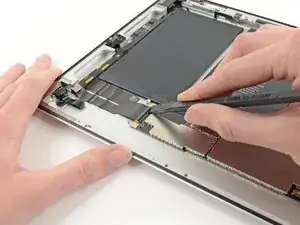

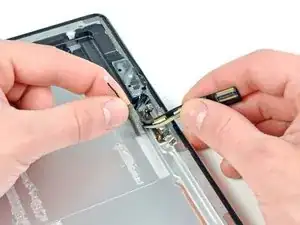

Осторожно отслойте кабели разъёма дока и динамика, чтобы обнажить кабель антенны Wi‑Fi.

Отлейте кабель антенны Wi‑Fi от задней панели.

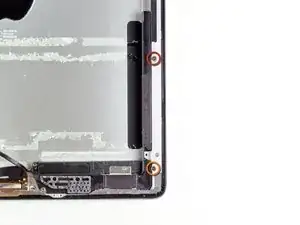

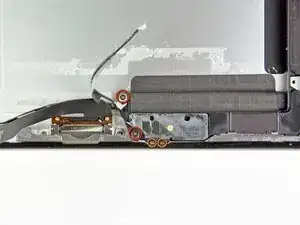

Удалите следующие четыре винта:

Два винта Phillips 2,0 мм

Два винта Phillips 1,7 мм

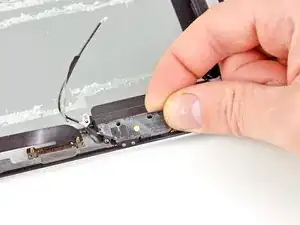

Отлейте антенну Wi‑Fi от корпуса динамика и снимите её с iPad 2.

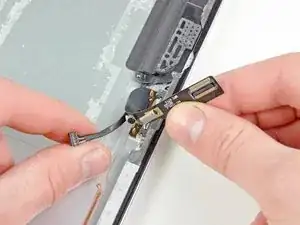

Отлейте кабель разъёма дока от кабеля динамика.

Убедитесь, что маленькие кольца экранирующей пены остаются приклеенными к кабелю разъёма дока.

Используйте край пластикового монтажного инструмента, чтобы поддеть край большой полосы ленты, прикрепляющей сборку динамика к задней панели.

Снимите полосу ленты пальцами с корпуса динамика.

Удалите следующие два винта:

Один винт Phillips 3 мм

Один винт Phillips 2,1 мм

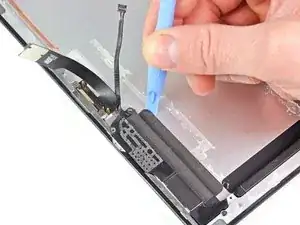

Используйте край пластикового монтажного инструмента, чтобы помочь вытолкнуть сборку динамика из‑под правой стороны задней панели.

Снимите сборку динамика с iPad 2.
