Замена антенны Bluetooth/Wi‑Fi iPad 2 CDMA

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва некомфортно трогать.

В течение процедуры ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он кажется вздутым.

Если iOpener в центре всё ещё слишком горячий, продолжайте использовать его, дождавшись частичного остывания перед повторным нагревом. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, держа его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду столько воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Воспользуйтесь щипцами, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad до полного покрытия лицевой стороны.

Это удержит осколки стекла и придаст прочность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как указано. Однако при разбитом стекле оно, вероятно, будет продолжать трескаться в процессе работы, и может потребоваться металлический инструмент для поддёва, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить LCD‑дисплей.

Поскольку в процессе вы можете работать с разбитым стеклом, настоятельно рекомендуется носить защитные очки для защиты от летающих осколков.

Положите iOpener плоско вдоль правого края iPad, разровняв его для хорошего контакта между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой зазор в клеевом кольце, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы будете использовать это слабое место.

Выравняйте инструмент по кнопке отключения звука. Вставьте кончик пластиковой лопатки в зазор между передним стеклом и пластиковой рамкой. Вставьте только самый кончик инструмента, достаточно, чтобы расширить трещину.

Возможно потребуется приложить усилие, чтобы ввести зажатый кончик пластиковой лопатки между стеклом и пластиком. Работайте терпеливо и осторожно, покачивая лопаткой взад‑вперёд по необходимости.

Убедитесь, что вы размещаете инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластиковой лопатки зажатым между передним стеклом и пластиковой рамкой, вставьте в зазор пластиковую карту‑подкладку рядом с лопаткой.

Уберите пластиковой лопатку из iPad и протолкните пластиковую подложку дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над освобождением клея на правой стороне iPad, подогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край прогревается iOpener, начните отделять клей с правого края iPad.

Просуньте лезвие для вскрытия вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, может потребоваться значительное усилие. Работайте осторожно.

Если вы видите кончик лезвия под передним стеклом, вытащите лезвие немного наружу. Хотя использование лезвия на такой глубине не повредит ничего, на ЖК-дисплей может попасть клей.

Возможно, потребуется снова приложить нагретый iOpener к правому краю iPad, пока вы отделяете клей. Это зависит от того, насколько успел остыть iPad во время работы.

Если лезвие для вскрытия застряло в клее, «прокатите» лезвие вдоль боковой стороны iPad, продолжая отделять клей.

Перед тем как вынуть первое лезвие из нижнего угла iPad, вставьте второе лезвие под правый край переднего стекла, чтобы клей не склеился вновь.

Повторно нагрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют крайней осторожности.

Антенна Wi‑Fi прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за ориентации антенны Wi‑Fi необходимо действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно будет отделить клей, крепящий антенну к передней панели, не повредив при этом тонкие детали крепления антенны к нижней части iPad. Тщательно следуйте следующим шагам.

Просуньте лезвие для вскрытия вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите лезвие дальше правого нижнего угла. Вы можете повредить антенну Wi‑Fi.

На этом шаге необходимо перемещать лезвие вдоль правого нижнего края передней панели. Антенна Wi‑Fi находится очень близко к углу и легко перерезается, если клей отделять неправильно.

Не вынимайте лезвие полностью из‑под переднего стекла, а вытяните его чуть‑чуть так, чтобы примерно 3 мм кончика по‑прежнему оставались под передним стеклом.

Проведите кончиком лезвия вдоль нижнего края iPad, освобождая клей над антенной Wi‑Fi.

После того как вы пройдёте мимо антенны Wi‑Fi (примерно 75 мм от правого края, или сразу рядом с кнопкой «Домой»), вставьте лезвие для вскрытия на полную глубину.

Сдвиньте лезвие вправо, освобождая клей, крепящий антенну Wi‑Fi к переднему стеклу.

Антенна крепится к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая лезвие достаточно, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 10 мм после того, как лезвие пройдет кнопку «Домой».

Если клей внизу остыл слишком сильно, снова нагрейте iOpener, чтобы согреть клей в рабочей зоне.

Не нагревайте iOpener более минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте лезвие на максимальную глубину 10 мм в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте лезвие для вскрытия зажатым под передним стеклом вблизи кнопки «Домой».

Повторно нагрейте iOpener в микроволновой печи и положите его на левый край iPad, чтобы начать прогревать клей в этой секции.

Просуньте лезвие для вскрытия вдоль верхнего края iPad, немного вытянув его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой части очень толстый, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей остыл слишком сильно, положите iOpener обратно на верхний край и продолжайте работу. Если iOpener остыл, снова нагрейте его.

Если лезвие застревает в клее, «прокатите» лезвие, как показано в шаге 9.

Продолжайте отделять клей вдоль верхнего края iPad и проведите лезвие вокруг верхнего левого угла.

Если клей достаточно тёплый, можно убрать iOpener с iPad для удобства. Однако если клей всё ещё довольно липкий, снова нагрейте iOpener и положите его на левый край во время работы.

Проведите пластиковой лопаткой вдоль левого края iPad, освобождая клей по ходу движения. Здесь клей тонкий из‑за сенсорного стекла вдоль всей левой стороны. Убедитесь, что лопатка не входит слишком глубоко (максимум 1/2 дюйма) 10 мм, чтобы не повредить сенсорный слой.

Шлейф сенсорного слоя находится примерно в 2" (50 мм) от нижнего края iPad. Прекратите скольжение лопатки, когда будете примерно в 2.25" (60 мм) от нижнего края iPad.

Используя лопатку, которая всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть шлейфа сенсорного слоя расположена всего в ~1" (25 мм) от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот шлейф.

Используя одну из лопаток, приподнимите нижний правый угол iPad и возьмите его пальцами.

Некоторая часть клея по периметру iPad могла снова прикрепиться. В этом случае подslide лопатку под край iPad там, где переднее стекло ещё приклеено, и "перережьте" клей.

Держась за верхний и нижний правые углы iPad, оттяните переднее стекло от корпуса iPad.

Осторожно относитесь к оставшемуся клею и используйте лопатку, чтобы перерезать любой клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух, чтобы очистить ЖК‑дисплей от пыли и отпечатков пальцев перед установкой стекла.

Удалите четыре винта Phillips #0 длиной 2,0 мм, фиксирующие ЖК‑дисплей к задней части корпуса.

Шлейфы передней панели подключены под ЖК‑дисплеем. Чтобы получить к ним доступ, временно откиньте ЖК‑дисплей в сторону.

Будьте очень осторожны при перемещении ЖК‑дисплея и не пытайтесь полностью снимать его с iPad — кабель передачи данных дисплея останется подключённым, пока дисплей повёрнут в сторону.

Поднимите ЖК‑дисплей за длинный край, ближайший к кнопкам громкости, и аккуратно переверните его из задней части корпуса — как страницу в книге.

Положите ЖК‑дисплей лицевой стороной вниз на переднюю панель.

Используйте край пластиковой лопатки, чтобы аккуратно приподнять фиксаторы на двух ZIF‑разъёмах шлейфов сенсорного стекла.

Убедитесь, что вы поднимаете именно шарнирные фиксирующие защёлки, а не сами разъёмы.

Фиксаторы выделены красным на втором изображении.

Используйте край пластиковой лопатки, чтобы отлепить шлейф сенсорного слоя от экранных экранов на плате.

Осторожно оттяните шлейф сенсорного слоя от клея, фиксирующего его к боковой стороне заднего корпуса.

Вытащите шлейф сенсорного слоя прямо из двух его разъёмов на плате.

Чтобы снять сборку передней панели, шлейф нужно вывести между корпусом и ЖК‑дисплеем. Для этого необходимо отодвинуть ЖК‑дисплей, чтобы освободить место.

Будьте очень осторожны при перемещении ЖК‑дисплея и не пытайтесь снимать его с iPad — его кабель останется подключённым, пока он повёрнут в сторону.

Поднимите ЖК‑дисплей за длинный край, самый удалённый от шлейфа сенсорного слоя, и аккуратно переверните его к задней части корпуса — как закрывающуюся книгу.

Держа ЖК‑дисплей поднятым, аккуратно сдвиньте переднюю панель с iPad. Осторожно, чтобы не зацепить шлейф сенсорного слоя о заднюю часть корпуса или ЖК‑дисплей.

Положите ЖК‑дисплей обратно в корпус для сохранности.

Чтобы работать с внутренностями iPad, нужно снова отогнуть ЖК‑дисплей из корпуса.

Поднимите ЖК‑дисплей за длинный край, ближайший к кнопкам громкости, и аккуратно переверните его из задней части корпуса — как страницу в книге.

Положите ЖК‑дисплей лицевой стороной вниз на чистую поверхность. Можно положить его на мягкую ткань, чтобы предотвратить царапины.

Аккуратно положите ЖК‑дисплей рядом с задней панелью.

Используйте пластиковую лопатку, чтобы поднять защёлку кабеля передачи данных дисплея вверх.

Вытащите кабель передачи данных дисплея из его разъёма.

Не тяните разъём вверх при отсоединении от гнезда.

Снимите сборку ЖК‑дисплея с задней панели корпуса.

Используйте пластиковую лопатку, чтобы помочь удалить кусочек скотча, закрывающего конец кабеля док‑коннектора.

Используйте край пластиковой лопатки, чтобы аккуратно приподнять разъём кабеля док‑коннектора из его гнезда на плате.

Отклейте шлейф док‑коннектора от задней панели.

Подденьте разъём кабеля динамика прямо вверх из его гнезда на плате.

Удалите два винта Phillips длиной 2,1 мм, фиксирующие скобу платы к задней части корпуса рядом с гнездом шлейфа сенсорного слоя.

Снимите скобу платы с задней части корпуса.

Используйте край пластикового инструмента для вскрытия, чтобы отжать фиксатор, удерживающий разъем кабеля платы управления в его гнезде на логической плате.

Отведите разъем от его гнезда на логической плате.

Не поднимайте кабель вверх при отсоединении.

Удалите четыре винта Phillips 2,6 мм, фиксирующие логическую и коммуникационную платы к задней панели.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять логическую плату от клея, которым она приклеена к заднему корпусу.

Не поднимайте логическую плату слишком высоко над задним корпусом. К ней всё ещё подключены антенны.

Немного приподнимите верхнюю часть логической платы и отключите две антенны слева.

Поверните логическую плату в сторону центра iPad и отключите последнюю антенну в верхней части логической платы.

Отключите Wi‑Fi антенну в нижней части логической платы.

Снимите логическую плату с iPad 2.

Отведите кабели док‑разъёма/динамика в сторону и оторвите кабель Bluetooth/Wi‑Fi от клея, которым он приклеен к заднему корпусу.

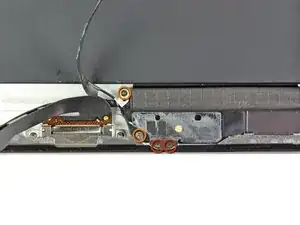

Удалите следующие винты, фиксирующие антенну Bluetooth/Wi‑Fi к задней панели:

Два винта Phillips 1,7 мм

Два винта Phillips 2 мм

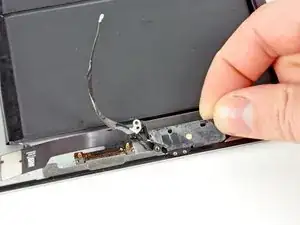

Отклейте антенну Bluetooth/Wi‑Fi от корпуса динамика и снимите её с iPad 2.
