Замена фронтальной камеры LeapFrog LeapPad2 Explorer

Перед разборкой LeapPad убедитесь, что устройство выключено.

Выдвиньте наружу пластиковые боковые панели, чтобы их снять и получить доступ к батарее.

Панели должны полностью отделиться от основного устройства.

Нажмите на положительный конец батареи в сторону отрицательного конца, чтобы вытащить батарею из отсек.

Удалите все четыре щелочные батарейки AA из устройства.

Этот шаг аннулирует гарантию на ваше устройство.

Удалите следующие винты, фиксирующие крышку задней панели к основному устройству:

Два винта Philips 10.0 мм

Четыре винта Philips 4.0 мм

Три винта Philips 3.0 мм

Вставьте пластиковый инструмент для открытия в шов между передней и задней крышками, чтобы отделить заднюю крышку от остальной части устройства.

Проведите пластиковым инструментом вокруг периметра LeapPad2.

Поднимите и снимите заднюю крышку с планшета.

Кулинарный нож может помочь при отделении устройства.

Удалите следующие винты, фиксирующие переднюю крышку к основному устройству:

Три винта Philips 6.0 мм

Три винта Philips 7.0 мм

Два винта Philips 10.0 мм

Три винта Philips 7.0 мм (с более крупной головкой, чем другие винты 7.0 мм)

Необходимо удалить белый пластиковый компонент, удерживающий динамик, чтобы добраться до третьего винта Philips 7.0 мм. См. Шаг 2.

Открутите белую пластиковую деталь, чтобы получить доступ к третьему винту Philips 7.0 мм, о котором шла речь.

При откручивании винтов картриджа вы обнаружите свободную черную пластиковую деталь под картриджем.

Используйте пинцет, чтобы извлечь деталь.

В случае, если деталь неожиданно выпадет, обратитесь к этому шагу, чтобы убедиться, что вы вернете данную деталь на место во время сборки вашего устройства.

Отпаивайте сквозные компоненты в разъёмах питания с обеих сторон устройства, где когда-то подключались батареи.

Не ориентируйтесь на фотографии в этом шаге для правильных техник пайки и отпаивания. Они служат только для иллюстрации.

Для правильных техник пайки и отпаивания обратитесь к Руководству по пайке и отпаиванию соединений.

Пайка требует нагревания железа до высоких температур и может вызвать ожоги. По необходимости носите защитные очки.

Будьте крайне осторожны с кабелями на этом шаге, так как они могут расплавиться, сгореть или сломаться.

Отделите провода питания от устройства, используя пальцы или пинцет.

Теперь вы сможете поднять переднюю крышку, оставляя вас с материнской платой и экраном.

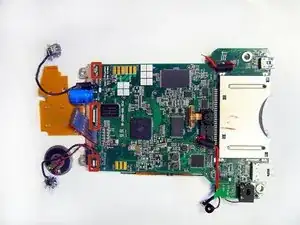

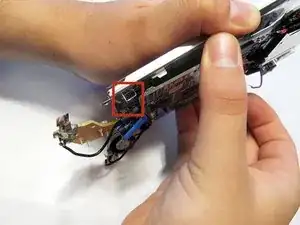

Поднимите экран от материнской платы, потянув плату от трех металлических зажимов.

Не проявляйте чрезмерную агрессию при разделении компонентов, так как детали все еще соединены.

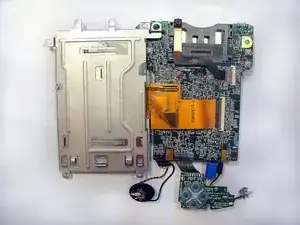

Отделите экран от материнской платы и разложите компоненты устройства, как книгу.

Не проявляйте чрезмерную агрессию при разделении компонентов, так как детали все еще соединены.

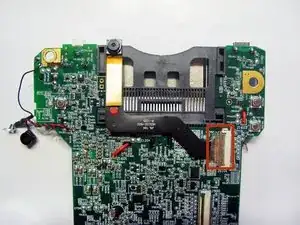

Снимите изоляционную ленту, покрывающую соединительный кабель камеры к схеме.

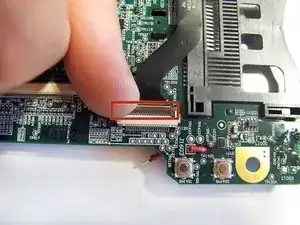

Чтобы безопасно удалить кабель, сначала поднимите удерживающую планку.

Невыполнение этого шага может привести к повреждению кабеля и/или разъёма.

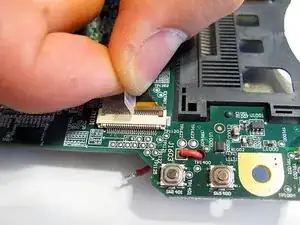

Осторожно потяните на себя, чтобы удалить кабель из разьема на печатной плате.

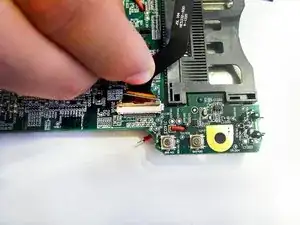

Если планка поднята, как показано на картинке, для удаления кабеля не потребуется никаких усилий.
