Замена переключателя блокировки поворота/режима «Без звука» iPad 4 GSM

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы прикасаться.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать его выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он вздут.

Если iOpener по-прежнему слишком горяч в середине, чтобы прикоснуться, продолжайте работать с ним, ожидая, пока он немного не остынет, прежде чем снова нагревать. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, держа его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за боковые выступы.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Используйте инструмент для извлечения SIM-карты или распрямлённую скрепку, чтобы извлечь лоток SIM.

Вытяните лоток SIM из его гнезда и извлеките его из iPad.

Если вы заменяете SIM-карту, извлеките её из лотка и установите новую.

Если стекло дисплея треснуло, закрепите осколки и предотвратите травмы во время ремонта, заклеив стекло.

Наложите полосы прозрачной упаковочной ленты внахлёст поверх дисплея iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки и придаст структуру при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства. Однако если стекло уже разбито, оно, скорее всего, будет продолжать трескаться в процессе работы, и возможно придётся использовать металлический монтажный инструмент, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-дисплей.

Поскольку в процессе работы вы можете иметь дело с разбитым стеклом, настоятельно рекомендуем надеть защитные очки от летающих осколков.

Разложите iOpener плоско вдоль правого края iPad, разглаживая его так, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad в клеевом кольце есть небольшой зазор, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабой точкой.

Совместите инструмент с кнопкой «Без звука». Вставьте наконечник пластикового монтажного инструмента в зазор между передним стеклом и пластиковой рамкой. Вставляйте только самую кромку инструмента, ровно настолько, чтобы расширить трещину.

Может понадобиться некоторое усилие, чтобы ввести зажимающий наконечник инструмента между стеклом и пластиком. Работайте терпеливо и осторожно, при необходимости покачивая пластиковый инструмент взад-вперёд.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держав наконечник пластикового монтажного инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в зазор пластиковую медиатор-ланку рядом с инструментом.

Удалите пластиковый монтажный инструмент из iPad и продвиньте медиатор глубже под переднее стекло на глубину ~0,5 дюйма.

Пока вы освобождаете клей на правой стороне iPad, снова нагрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается с помощью iOpener, начните отделять клей с правого края iPad.

Проведите инструментом для вскрытия вдоль края iPad, постепенно отрывая клей.

Клей очень прочный, может потребоваться значительное усилие. Работайте аккуратно.

Если вы видите кончик инструмента под передним стеклом, вытащите его немного. Хотя использование инструмента на такой глубине не повредит ничего, на ЖК-дисплей может попасть клей.

Возможно, потребуется вернуть нагретый iOpener на правый край iPad по мере отделения клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если инструмент для вскрытия застрял в клее, «прокатите» его вдоль боковой стороны iPad, продолжая отделять клей.

Прежде чем вынуть первый инструмент из нижнего угла iPad, вставьте второй под правый край переднего стекла, чтобы клей не склеился вновь.

Повторно разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют крайней осторожности.

Wi‑Fi‑антенна прикреплена к правому нижнему краю задней части корпуса iPad с помощью винтов и кабеля. Из‑за расположения антенны крайне важно действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам придется отделить клей, закрепляющий антенну на передней панели, не повреждая тонкие элементы крепления антенны на дне iPad. Тщательно следуйте следующим шагам.

Проведите инструментом вокруг правого нижнего угла iPad, отделяя там клей.

Не проводите инструмент дальше правого нижнего угла. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге требуется переместить инструмент вдоль правого нижнего края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко отрезается, если клей отделять неправильно.

Не вынимайте инструмент полностью из‑под переднего стекла, а вытяните его чуть‑чуть, чтобы примерно 3 мм кончика все еще оставалось под стеклом.

Проведите кончиком инструмента вдоль нижнего края iPad, отделяя клей над Wi‑Fi‑антенной.

После того как вы прошли мимо Wi‑Fi‑антенны (примерно 75 мм от правого края, или рядом с кнопкой «Домой»), снова вставьте инструмент на полную глубину.

Сдвиньте инструмент вправо, отделяя клей, фиксирующий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к дну iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте отделять клей вдоль нижней части iPad, вытащите инструмент достаточно, чтобы обойти кнопку «Домой», и снова вставьте его на глубину 10 мм, когда инструмент пройдет за кнопку.

Если клей вдоль нижнего края слишком остыл, повторно разогрейте iOpener, чтобы разогреть клей в месте работы.

Не нагревайте iOpener более одной минуты за раз и всегда ждите не менее двух минут перед повторным нагревом.

Продолжайте отделять клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте инструмент не глубже 10 мм в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте инструмент зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновой печи и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проведите инструментом вдоль верхнего края iPad, немного вытащив его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень толстый, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей остыл, замените iOpener вдоль верхнего края и продолжайте работу. Если iOpener остыл слишком сильно — снова разогрейте его.

Если инструмент застревает в клее, «прокатите» его, как показано в шаге 9.

Продолжайте отделять клей вдоль верхнего края iPad и проведите инструмент вокруг верхнего левого угла.

Если клей достаточно разогрет, можно убрать iOpener с iPad для удобства. Однако если клей все еще очень липкий, снова разогрейте iOpener и положите его на левый край во время работы.

Проведите медиатором вдоль левого края iPad, освобождая клей по мере продвижения. Здесь клей тонкий из‑за сенсорного слоя вдоль всей левой стороны. Убедитесь, что медиатор не вставлен слишком глубоко (макс. 1/2 дюйма) 10 мм, чтобы не повредить сенсорный слой.

Шлейф сенсорного слоя расположен примерно в 2" (50 мм) от нижней части iPad. Прекратите сдвиг медиатора, когда вы будете примерно в 2.25" (60 мм) от нижней части iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть шлейфа сенсорного слоя находится всего примерно в 1" (25 мм) от нижней части iPad. Работайте аккуратно и медленно, чтобы не перерезать этот шлейф.

Используя один из медиаторов, приподнимите нижний правый угол iPad и ухватите его пальцами.

Некоторая часть клейкой ленты по периметру iPad может снова прилипнуть. В таком случае подденьте медиатором край iPad там, где переднее стекло ещё приклеено, и «перережьте» клей.

Держась за верхний и нижний правые углы iPad, поверните переднее стекло от корпуса.

Осторожно обращайтесь с оставшимся клеем и используйте медиатор, чтобы разрезать любой клей, всё ещё удерживающий переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы очистить ЖК‑дисплей от пыли и отпечатков пальцев перед установкой стекла.

Удалите четыре винта Phillips #00 длиной 2 мм, закрепляющих ЖК‑дисплей в алюминиевой рамке.

Нижний левый винт закрыт разъёмом шлейфа кнопки «Домой». Осторожно отодвиньте шлейф кнопки «Домой», чтобы снять нижний левый винт.

Используя пластиковый инструмент для вскрытия или лопатку, приподнимите правый край ЖК‑дисплея из корпуса iPad.

Поверните ЖК‑дисплей по его левому краю и положите его на переднюю стеклянную панель.

Будьте осторожны при перемещении ЖК‑дисплея. Шлейф хрупкий и может порваться при чрезмерном изгибе.

С помощью острого конца лопатки отогните кусочек ленты, закрывающий разъём шлейфа ЖК‑дисплея.

Поднимите фиксирующий язычок на ZIF‑разъёме шлейфа ЖК‑дисплея.

Пальцами или пинцетом вытяните шлейф ЖК‑дисплея из его гнезда на плате.

Возможно, вам потребуется принудительно перезагрузить iPad, удерживая кнопку питания и кнопку «Домой» не менее десяти секунд до появления логотипа Apple, если ЖК‑дисплей не включится после подключения ZIF‑разъёма при сборке.

Не касаясь передней части ЖК‑дисплея, поднимите его с передней панели.

Если присутствует, снимите кусочек электрической ленты, закрывающий антенну Wi‑Fi, кабель динамика и шлейф кнопки «Домой».

Поднимите фиксирующий язычок на ZIF‑разъёме шлейфа кнопки «Домой».

Используйте пинцет, чтобы вытащить шлейф кнопки «Домой» прямо из его гнезда на плате.

Выведите шлейф кнопки «Домой» из его канавки в задней крышке.

С помощью острого конца лопатки отогните кусочек ленты, который фиксирует шлейф сенсорного слоя к плате.

Поднимите фиксирующий язычок на обоих ZIF‑разъёмах шлейфов сенсорного слоя.

Используйте плоский конец лопатки, чтобы ослабить клей под шлейфом сенсорного слоя.

Вытяните шлейф сенсорного слоя прямо из его гнезд на плате.

Отогните шлейф сенсорного слоя и используйте плоский конец лопатки, чтобы освободить клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами вытащите шлейф сенсорного слоя из его гнезда в алюминиевой рамке.

Снимите переднюю панель с iPad.

Просуньте плоский конец лопатки под кабель узла для наушников, чтобы освободить клей, прикрепляющий его к задней алюминиевой рамке.

Выньте кабель узла для наушников прямо из его гнезда на плате логики.

Отделите и снимите кусок ленты, закрывающей ZIF-разъем кабеля платы SIM.

Отогните фиксирующий язычок на ZIF-разъеме кабеля платы SIM.

С помощью наконечника лопатки вытяните кабель платы SIM прямо из его гнезда на плате логики.

Удалите три винта Phillips #00 длиной 1,75 мм, крепящие плату SIM к алюминиевой рамке.

Отделите и удалите клейкую ленту, покрывающую узел для наушников.

Удалите один винт Phillips #0 длиной 2,6 мм, крепящий кабель камеры к узлу для наушников.

Используя плоский конец лопатки, отожмите фронтальную камеру от её гнезда на узле для наушников.

Не убирая лопатку, сдвиньте её вправо, чтобы освободить клей, удерживающий кабель камеры.

С помощью наконечника лопатки отогните фиксирующий язычок ZIF-разъема кабеля микрофона.

Подденьте наконечником лопатки ленточный кабель микрофона и извлеките его из ZIF-разъема.

Сдвиньте лопатку влево, чтобы освободить клей, удерживающий ленточный кабель микрофона на узле для наушников.

Используйте плоский конец лопатки, чтобы поддеть антенный кабельный разъем и вынуть его из гнезда на плате узла для наушников.

Отогните фиксирующий язычок, удерживающий разъем ленточного кабеля кнопок громкости/питания на плате узла для наушников.

Извлеките ленточный кабель кнопки громкости из его ZIF-разъема.

Удалите следующие винты с узла для наушников:

Пять винтов Phillips #0 длиной 2,6 мм

Два широкоголовых винта Phillips #00 длиной 2,2 мм

Два винта Phillips #00 длиной 2,6 мм

Эти винты вкручены под углом в алюминиевую рамку. Держите отвертку так, чтобы она была по оси винта, чтобы избежать сорвания шлица.

Держа за ленточный кабель узла для наушников, аккуратно потяните узел параллельно iPad вниз по направлению к нижней части устройства.

Схватив узел для наушников обеими руками, извлеките его из iPad, следя за тем, чтобы никакие кабели не застряли.

Удалите следующие винты, крепящие кабель кнопок питания и громкости к алюминиевой рамке:

Два винта Phillips #0 длиной 5,5 мм

Один винт Phillips #0 длиной 2,6 мм

Два винта Phillips #0 длиной 2,6 мм

Два винта в верхней части вкручены под углом в алюминиевую рамку. Всегда держите отвертку по оси винта.

Снимите пластиковую накладку, закрывающую кнопки громкости.

Удалите один винт Phillips #00 длиной 2,6 мм, удерживающий рамку кнопок громкости на алюминиевой рамке.

Этот винт вкручен под углом в алюминиевую рамку. Всегда держите отвертку по оси винта.

Подденьте край пластикового инструмента для вскрытия под датчик сна/пробуждения, аккуратно, чтобы не повредить хрупкий кабель.

Проведите пластиковым инструментом вокруг датчика, освобождая клей.

Просуньте лопатку под кабели питания и громкости, чтобы освободить клей.

Используя наконечник лопатки, а не широкую кромку, освободите клей под ответвлением гибкого кабеля у кнопки регулировки громкости.

Продолжайте вводить наконечник лопатки в направлении верхней части iPad, освобождая клей.

Держа наконечник лопатки всё ещё под гибким кабелем, осторожно поднимите кнопку питания из её гнезда в алюминиевой рамке.

Держась обеими руками за кабель кнопок питания и громкости, аккуратно вытяните кнопки громкости и переключатель блокировки из их гнёзд в алюминиевой рамке.

Поднимите и извлеките кабель кнопок питания и громкости из заднего алюминиевого корпуса.

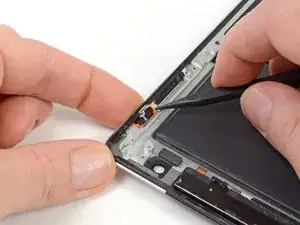

Используя лопатку, помогите направить и выдавите переключатель беззвучного режима/блокировки из его углубления в алюминиевой рамке.

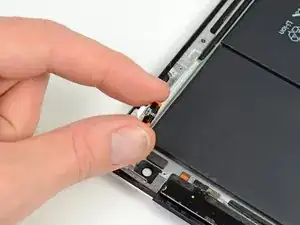

Поднимите и извлеките переключатель беззвучного режима/блокировки из заднего алюминиевого корпуса.
