Замена клавиатуры Asus Transformer Book T100TAR

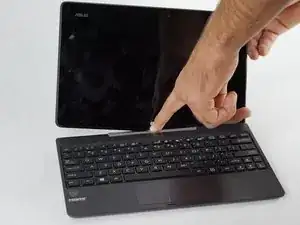

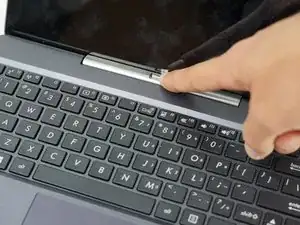

Отсоедините экран от клавиатуры, нажав серебристую кнопку разблокировки у основания планшета, и разделите их.

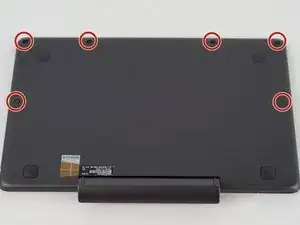

Отверткой Phillips #0 отвинтите шесть винтов 4 мм с задней крышки клавиатуры.

Остальные винты в этом руководстве будут иметь крестовую головку Phillips #0.

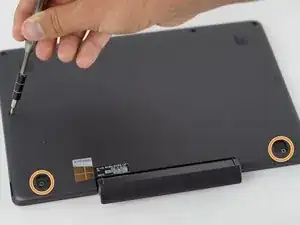

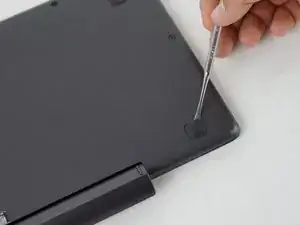

С помощью металлической лопатки снимите резиновые ножки, расположенные ближе к верхней части клавиатуры, где находится соединительный док с экраном. Под этими резиновыми ножками находятся два винта длиной 6 мм.

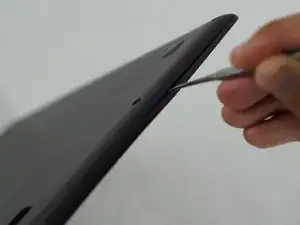

Возьмите металлическую лопатку и вставьте её в стык задней крышки корпуса, затем аккуратно подденьте вверх.

Если всё выполнено правильно, вы почувствуете, как защёлки отпустят.

Не применяйте силу при освобождении защёлок. Это приведёт к их поломке и ослаблению экрана. Открывайте заднюю крышку осторожно.

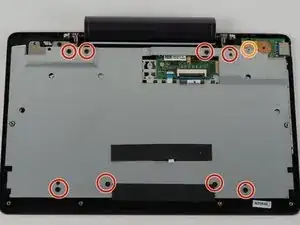

Отвинтите винты на монтажной пластине док-станции клавиатуры. Снизу должно быть четыре винта по 4 мм, а сверху — четыре винта по 6 мм, кроме одного винта 4 мм (отмеченного оранжевым).

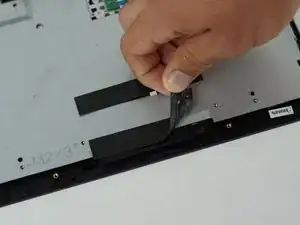

Очень осторожно удалите чёрную ленту, удерживающую металлическую пластину на месте.

Эта лента очень липкая, поэтому имеет смысл использовать пинцет, чтобы ослабить её перед снятием.

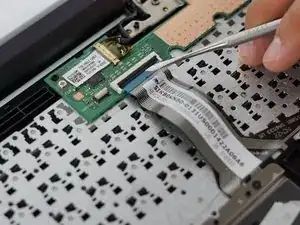

Поднимите маленькую белую защёлку, фиксирующую белый шлейф, с помощью нейлоновой лопатки и аккуратно вытащите шлейф.

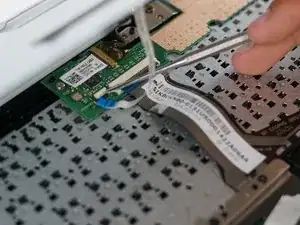

Поднимите большую чёрную защёлку, фиксирующую чёрный шлейф, с помощью нейлоновой лопатки и аккуратно вытащите шлейф.

По возможности используйте обычную чёрную нейлоновую лопатку, особенно при работе около чувствительных внутренних компонентов.

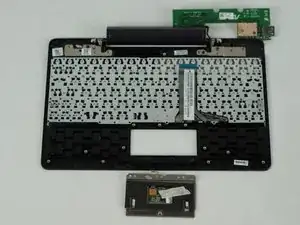

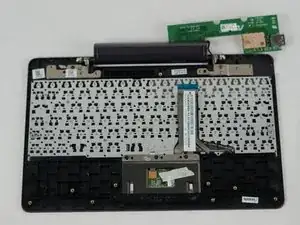

Отвинтите один винт 6 мм, крепящий плату клавиатуры, и снимите её.

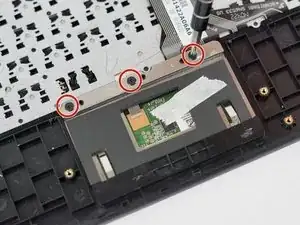

Отвинтите три винта 4 мм, крепящие тачпад, и снимите тачпад.
