Процедура открытия iPad Pro 12.9" 5-го поколения

Приложите нагретый iOpener к правому краю экрана на две минуты.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть iPad — экран и внутренняя батарея чувствительны к повреждению от тепла.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp, ознакомьтесь с этим руководством.

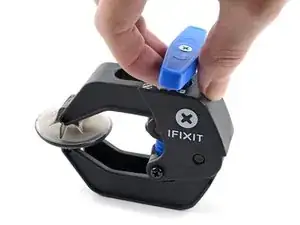

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Поместите под iPad объект так, чтобы он лежал ровно между присосками.

Расположите присоски ближе к середине правого края — одну сверху и одну снизу.

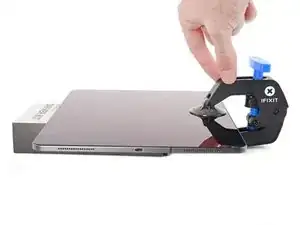

Держите нижнюю часть Anti-Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti-Clamp не удерживается, используйте ленту, чтобы создать более цепкую поверхность.

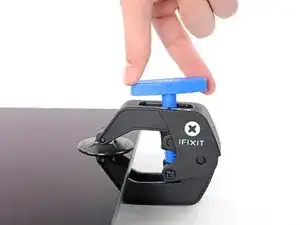

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

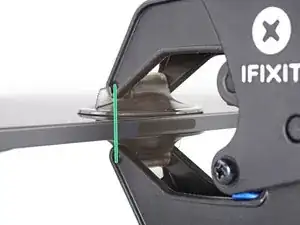

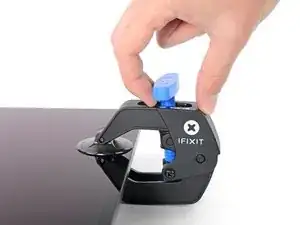

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

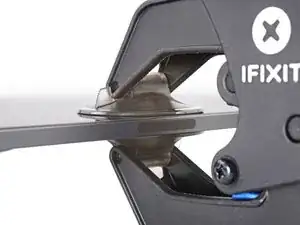

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

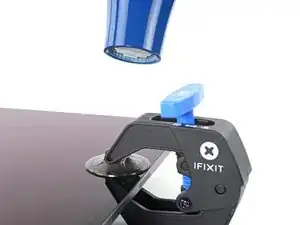

Если экран недостаточно нагревается, можно использовать фен для нагрева вдоль правого края iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

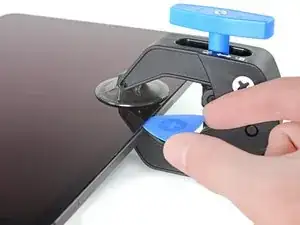

Вставьте медиатор под экран, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, нагрейте область сильнее и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Приложите присоску к экрану как можно ближе к центру правого края.

Резко тяните вверх за присоску сильной, устойчивой силой, чтобы создать небольшую щель между рамкой и экраном.

Большой экран очень хрупкий. Создавайте щель только настолько, чтобы вставить медиатор.

Если у вас возникают трудности с созданием щели, снова приложите нагретый iOpener к правому краю на две минуты.

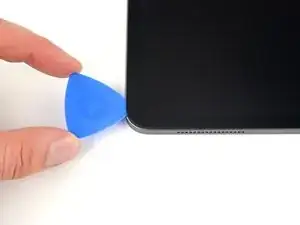

Вставьте медиатор в щель.

Не вставляйте медиатор глубже, чем на 5 мм, чтобы не повредить экран.

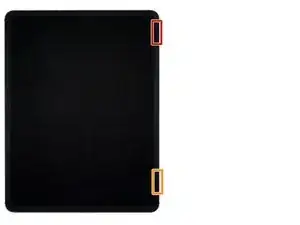

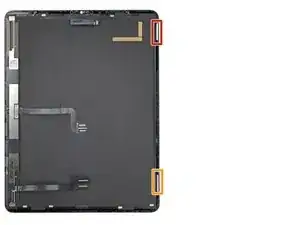

Вдоль правого края экрана расположены два магнита длиной 2.3 см. Не вставляйте медиатор глубже, чем 2 мм, чтобы не повредить экран в этих местах:

Первый магнит начинается в 1.9 см от верхней части iPad.

Второй магнит начинается в 2.9 см от нижней части iPad.

В остальных местах не вставляйте медиатор глубже, чем 5 мм.

Сдвиньте медиатор вдоль правого края экрана, чтобы разъединить клей.

Наклоните медиатор вниз и вставляйте на глубину до 2 мм рядом с вырезами под магниты и до 5 мм в остальных местах.

Оставьте медиатор вставленным в нижнем правом углу перед продолжением.

Проведите медиатором вокруг нижнего правого угла экрана, чтобы разъединить клей.

Оставьте медиатор в нижнем правом углу, чтобы клей не слипся заново.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

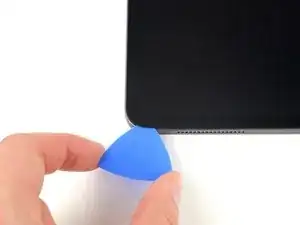

Вставьте второй медиатор под нижний правый угол экрана.

Не вставляйте медиатор глубже, чем 5 мм.

Проведите медиатором до нижнего левого угла, чтобы разъединить нижний клей.

Поверните медиатор вокруг нижнего левого угла экрана.

Оставьте медиатор в нижнем левом углу, чтобы клей не слипся заново.

Приложите нагретый iOpener к левому краю экрана на две минуты.

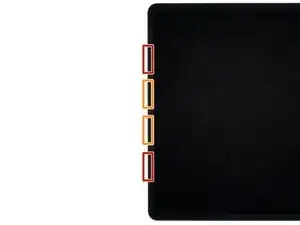

Вдоль левого края экрана есть четыре выреза для гибких кабелей, где клей очень тонкий. Не вставляйте инструмент для вскрытия глубже, чем 2 мм в этих местах, чтобы не повредить дисплей:

Внешние вырезы длиной 2,1 см начинаются на расстоянии 6,1 см от верхней и нижней части рамки.

Внутренние вырезы длиной 2,8 см начинаются на расстоянии 10,1 см от верхней и нижней части рамки.

Во всех остальных местах не вставляйте инструмент глубже, чем 5 мм.

Вставьте третий инструмент для вскрытия под нижний левый угол экрана.

Проведите инструментом до верхнего левого угла, чтобы разрезать левый клей, при этом избегайте вырезов, показанных на предыдущем шаге.

Оставьте инструмент вставленным в верхнем левом углу перед продолжением.

Проведите инструментом для вскрытия вокруг верхнего левого угла экрана.

Оставьте инструмент в верхнем левом углу, чтобы клей не закрылся снова.

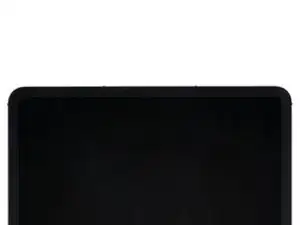

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Пока клей по верхнему краю размягчается, обратите внимание на следующее:

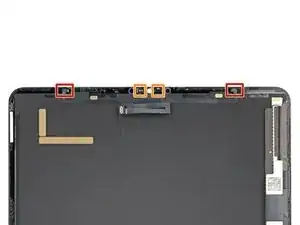

Есть вырезы длиной 0,7 см для датчиков освещённости, начинающиеся в 4,1 см от каждого бокового края. Не вставляйте инструмент глубже 1 мм в этих местах.

Фронтальная камера и дополнительные датчики расположены в центре верхнего края. Не вставляйте инструмент в эту область — там менее 1 мм клея, и вы можете повредить компоненты.

Во всех остальных местах не вставляйте инструмент глубже 5 мм, чтобы не повредить экран.

Проведите инструментом для вскрытия по направлению к верхнему правому краю, останавливаясь непосредственно перед блоком камеры.

Если продвинетесь дальше, вы рискуете повредить датчики камеры.

Оставьте инструмент вставленным перед продолжением.

Вставьте новый инструмент для вскрытия с другой стороны блока камеры, примерно в 4 см от предыдущего инструмента.

Проведите инструментом до верхнего правого угла, чтобы разрезать оставшийся клей.

Не снимайте экран полностью — он прикреплён несколькими кабелями.

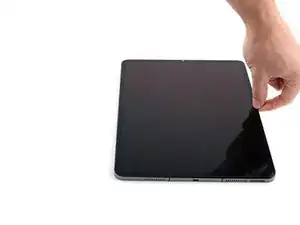

Возьмите экран за два противоположных угла и приподнимите, чтобы отделить его от рамки.

Если экран кажется застрявшим, проведите инструментами по периметру, чтобы отделить оставшийся клей. Обращайте внимание на чувствительные области, показанные на предыдущих шагах.

Сдвиньте экран к нижнему правому углу рамки, пока шлейф у верхнего края не окажется обнажённым.

На протяжении всего руководства отслеживайте каждый винт и устанавливайте его обратно точно в то место, откуда он был снят.

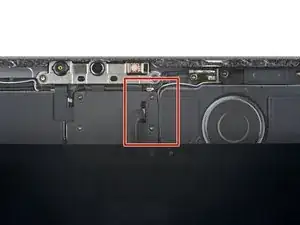

Используйте крестовую отвёртку, чтобы вынуть два винта, фиксирующие верхний экранный щит:

Один винт длиной 1,8 мм

Один винт длиной 1,4 мм

При сборке это хорошее место, чтобы включить iPad и проверить все функции перед окончательной сборкой. Обязательно выключите iPad перед продолжением работ.

Используйте пинцет или пальцы, чтобы захватить и снять верхний экранный щит.

Используйте кончик лопатки, чтобы приподнять и отключить разъём верхних датчиков с защёлкой.

Чтобы снова присоединить разъёмы с защёлкой, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

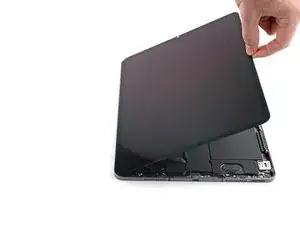

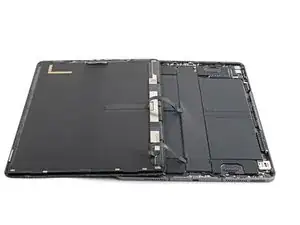

Возьмитесь за правый край экрана и откройте его, как книгу.

Не тяните экран вверх — шлейфы экрана всё ещё подключены.

Аккуратно положите экран на левый край iPad.

Будьте осторожны, чтобы не натянуть шлейфы экрана.
