Замена двигателя Ryobi RJ1861V

Используйте отвертку Torx T5, чтобы снять один 8 мм винт, фиксирующий подошву.

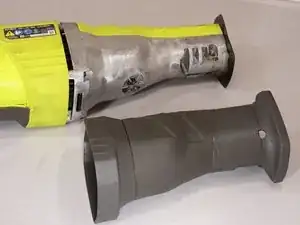

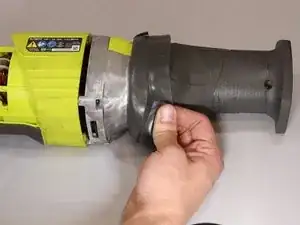

Снимите резиновую втулку.

Возможно, потребуется приложить усилие — она плотно сидит.

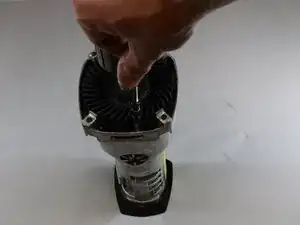

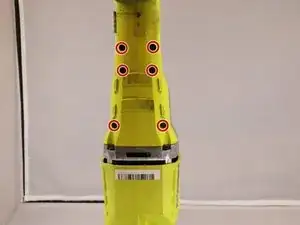

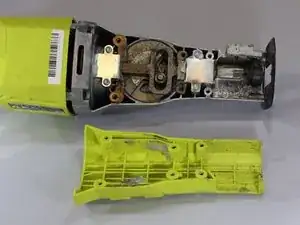

Используйте отвертку Torx T5, чтобы выкрутить шесть винтов на нижней стороне устройства.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта на верхней части редукторного корпуса.

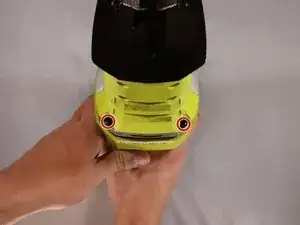

По два винта с каждой стороны устройства.

Снимите заднюю панель.

Открутите четыре винта T5 Torx, которые удерживают монтажную планку на месте.

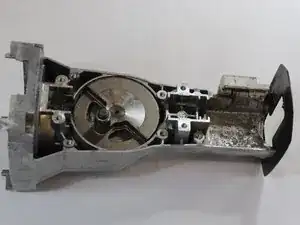

Поднимите монтажную планку вверх и вытащите её из шасси.

Начинайте с верхней части устройства, обращённой вверх.

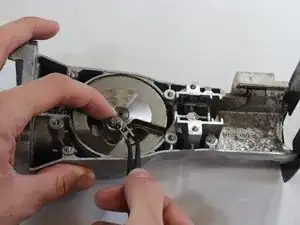

Вставьте плоскогубцы с заострёнными губками, чтобы снять фиксирующий штифт в верхней части подшипника.

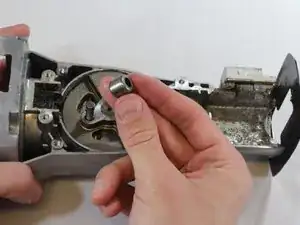

После снятия фиксирующего штифта снимите повреждённый подшипник и установите новый.

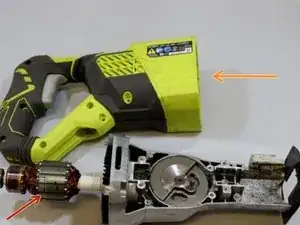

Двигатель разделён на две секции: одна закреплена на корпусе редуктора, другая — на рукояти.

Эта стрелка указывает секцию, прикреплённую к корпусу редуктора.

Эта стрелка указывает секцию, прикреплённую к рукояти.

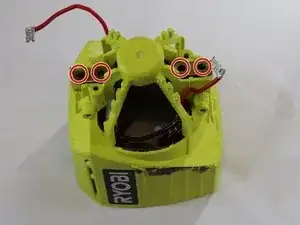

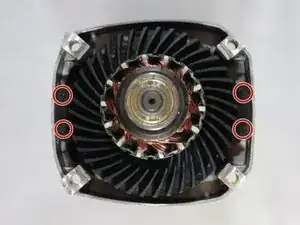

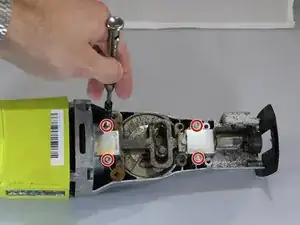

Используйте отвертку Torx T5, чтобы выкрутить четыре винта, крепящие двигатель к корпусу редуктора.

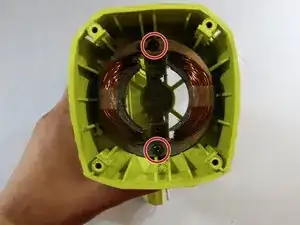

Используйте отвертку Torx T5, чтобы выкрутить два винта внутри корпуса двигателя в рукояти.

Снимите четыре винта на задней части корпуса с помощью отвертки Torx T5.

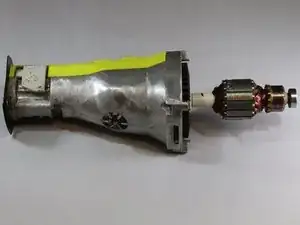

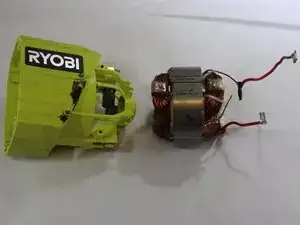

Переверните корпус и вытяните двигатель вверх и наружу из корпуса.
