Замена ротора двигателя RIDGID R32104
Неисправный ротор двигателя может вызывать искрение и другие серьёзные проблемы с пилой. Это руководство по замене ротора двигателя. Хотя проект трудоёмкий, он выполним — всё, что вам потребуется, это отвертка Torx T20, отвертка Torx T50 и плоская отвертка.
Шаг 1
Выключите пилу и отключите питание перед началом работ.
Разместите червячную пилу на прочной поверхности.
Крышка щётки двигателя расположена на боковой стороне основного корпуса; её можно распознать по большой чёрной пластиковой крышке со щелью вдоль поверхности.
Шаг 2

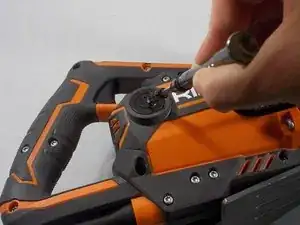

Используя плоскую отвертку, снимите крышку щётки двигателя с основного корпуса.
Шаг 3

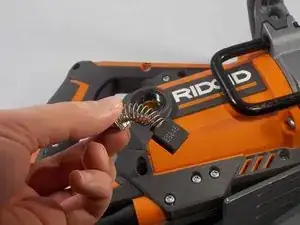

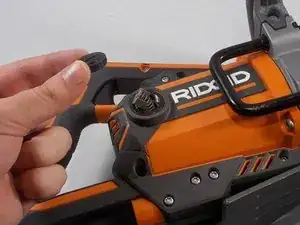

После снятия крышки щётка двигателя должна стать доступна.
Осторожно извлеките щётку двигателя, выдвинув её из основного корпуса.
Шаг 4
Поверните пилу RIDGID так, чтобы можно было легко снять верхний кожух диска.
Используя отвертку Torx T20, отвинтите четыре винта длиной 4/10 см, крепящие к коробке передач.
Шаг 5
Используя отвертку Torx T50, отвинтите один винт длиной 5/10 см, крепящийся к коробке передач.
Шаг 6
Используя отвертку Torx T20, отвинтите два винта длиной 4/10 см, крепящие рукоятку устройства.
Шаг 7
Поверните пилу, чтобы получить доступ к опорной пластине.
Используя отвертку Torx T20, отвинтите два винта длиной 4/10 см, крепящие опорную пластину верхнего кожуха диска к основному корпусу.
Шаг 8
Используя отвертку Torx T20, отвинтите четыре винта длиной 10 см, крепящие основной корпус к коробке передач.
Шаг 9

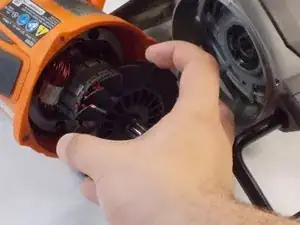

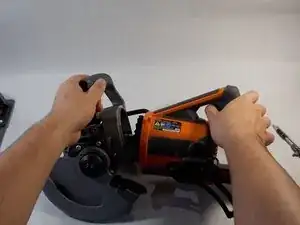

Аккуратно выдвиньте коробку передач, чтобы получить доступ к ротору двигателя.

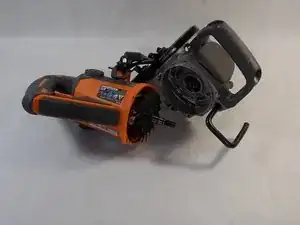

После извлечения коробки передач ротор двигателя становится легко доступен.
Шаг 10

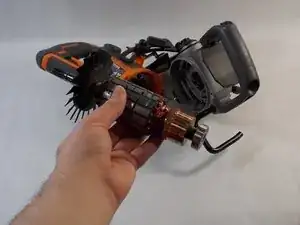

Ротор двигателя расположен между якорем и представляет собой вал с лопастями вентилятора.
Осторожно извлеките ротор двигателя из устройства.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
