Замена нижнего защитного кожуха ножа дисковой пилы Ridgid R3205
Нижний защитный кожух ножа дисковой пилы необходим для обеспечения безопасности пользователя. Он защищает нож от повреждений и предохраняет пользователя от порезов. Если нижний защитный кожух повреждён (изогнут или сломан), его следует заменить, так как это может привести к травмам в случае неисправности пилы. Замена нижнего защитного кожуха достаточно проста и не требует сложных действий.
Шаг 1

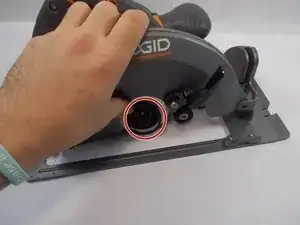

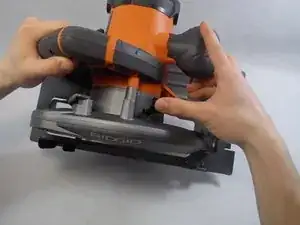

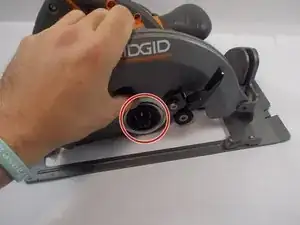

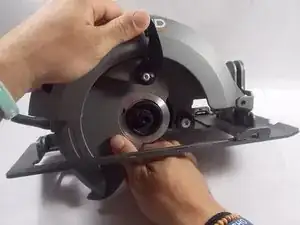

Нажмите на черный замок шпинделя и удерживайте его нажатым.
Удерживая замок шпинделя, используйте шестигранный ключ на 6 мм для снятия винта 5/16-18 x 0,55 дюйма.
Шаг 2

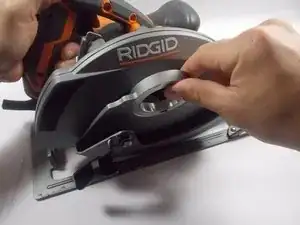

Освободите замок шпинделя и снимите внешнюю фланец, приподняв ее с выходного вала.
Шаг 3

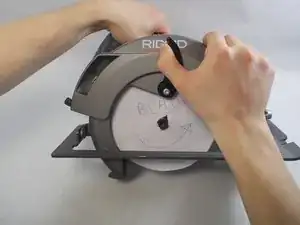

После удаления внешней фланца уберите нижний защитный кожух в корпус верхнего защитного кожуха, нажав на черный рычаг.
Извлеките нож из нижней части пилы.
Шаг 4

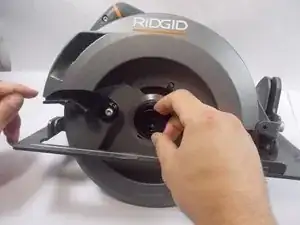

Используйте рычажный инструмент или пальцы, чтобы снять внутреннюю фланец.
Шаг 5

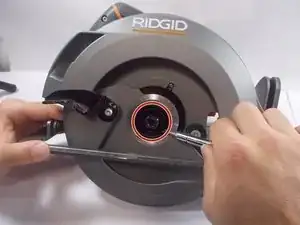

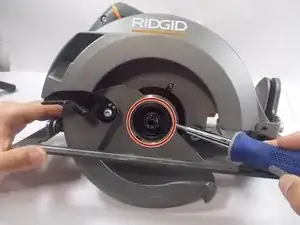

Снимите внешний фиксирующий кольцо с помощью отвертки, раздвинув его и затем приподняв.
Шаг 6
После снятия внешнего фиксирующего кольца снимите шайбу (OD50 x ID42 x 0.8t).
Шаг 7
Снимите нижний защитный кожух после удаления шайбы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
