Замена подшипников двигателя RIDGID R32104

Выключите пилу и отключите от сети перед началом работ.

Разместите червячную пилу на прочной поверхности.

Крышка щётки мотора расположена на боковой стенке корпуса — её можно определить по большой чёрной пластиковой крышке со щелью на поверхности.

С помощью плоской отвертки снимите крышку щётки мотора с корпуса.

После снятия крышки щётка мотора становится доступной.

Осторожно извлеките щётку мотора, выдвинув её из корпуса.

Поверните пилу RIDGID так, чтобы получить доступ к верхнему кожуху лезвия и снять его.

С помощью отвертки Torx T20 выверните четыре винта длиной 4/10 см, крепящиеся к коробке передач.

С помощью отвертки Torx T50 выверните один винт длиной 5/10 см, крепящий коробку передач.

С помощью отвертки Torx T20 выверните два винта длиной 4/10 см, крепящие рукоятку устройства.

Поверните пилу, чтобы получить доступ к опорной пластине.

С помощью отвертки Torx T20 выверните два винта длиной 4/10 см, крепящие опорную пластину верхнего кожуха лезвия к корпусу.

С помощью отвертки Torx T20 выверните четыре винта длиной 10 см, крепящие корпус к коробке передач.

Выведите коробку передач из посадочного места, чтобы получить доступ к ротору мотора.

После извлечения коробки передач ротор мотора становится легко доступен.

Ротор мотора расположен между якорем и представляет собой вал с лопастью вентилятора.

Осторожно извлеките ротор мотора из устройства.

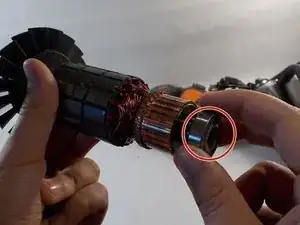

Подшипники находятся на противоположном конце ротора, от лопасти вентилятора.

Осторожно снимите подшипники с ротора мотора.
